3. Ввинтите крепежные винты в стену.
1. Снимите подставку с аппарата.
 Измерьте и отметьте положение крепежных винтов (2 штуки) и ввинтите их в стену.
При разметке положения винтов руководствуйтесь данными и размерами, указанными ниже.
Установка на стене должна выполняться с помощью обоих крепежных винтов.
Для обеспечения горизонтальности установки воспользуйтесь строительным уровнем.
Используйте достаточно прочные винты, которые способны выдержать вес не менее 20 кг.
•
•
•
•
 Вывинтите крепежные винты (2 штуки) внизу аппарата.
Храните снятые винты, чтобы они не потерялись.
2. Установите стеновой кронштейн на задней части аппарата.

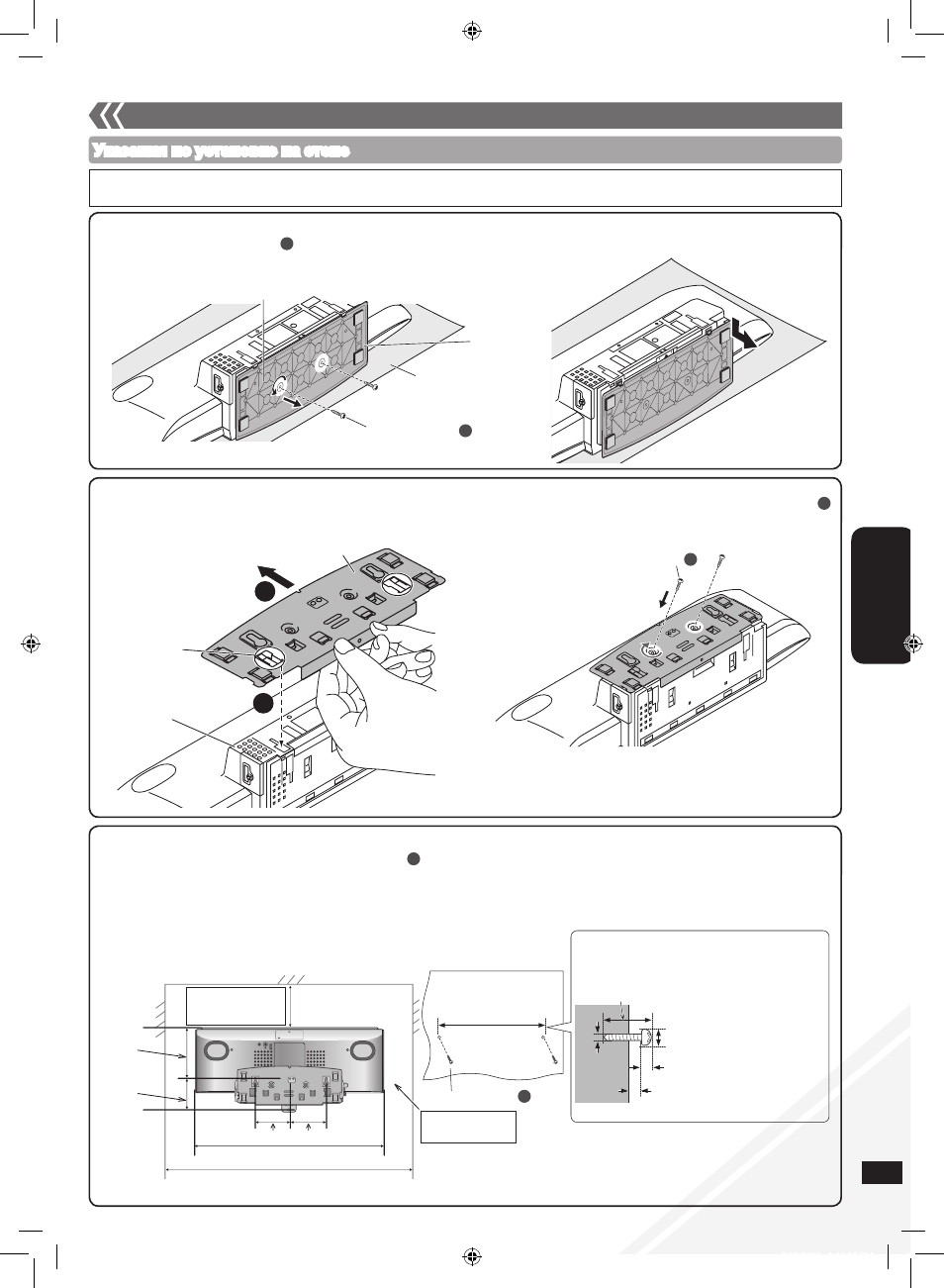

Указания по установке на стене
• Перед установкой выключите аппарат и отключите вилку сетевого шнура от сетевой розетки.
• При выполнении действий каждого пункта надежно затягивайте винты во избежание ненадежного крепления.
A
Низ основного блока
Подставка
Мягкое одеяло
или ткань
Крепежный винт A
Крепежный винт B
от 8 мм до 9,5 мм
от 2,2 мм до 2,8 мм
от 2,5 мм до 3,5 мм
4 мм
Вылет каждого винта должен
соответствовать несущей
способности в 20 кг или более.
Стена
Крепежный винт C
163 мм
C
Установка аппарата на стену (Опция)
(продолжение)
 Сдвиньте подставку и снимите ее с аппарата.
2
1
 Совместите оба лепестка на стеновом кронштейне с
отверстиями на основном блоке, а затем задвиньте
кронштейн до щелчка, чтобы он стал на место.
 Зафиксируйте стеновой кронштейн крепежными винтами
(2 штуки).
(Усилие затяжки: от 1,2 Н·м до 1,5 Н·м)
B
AUX
300 мм
Обязательное
пространство
Вид сзади
Обязательное
пространство
85,5 мм 77,5 мм
500 мм
700 мм
74,8 мм
130 мм
Лепесток
Задняя панель
основного блока
Стеновой кронштейн (вид снизу)
4 5
