Краткий справочник по установке и программированию LightSYS
•
Расширительные модули беспроводных зон
Примечание:
1. Основное устройство может поддерживать максимальную нагрузку в 1,4 ампера. Если
необходима большая токовая нагрузка, установите дополнительные модули питания
(макс. 3 ампера).
2. 3-амперные контролируемые блоки питания и расширительные модули беспроводных
зон имеют два программируемых выхода. Они относятся к семейству ‘Выходы’. Эти
выходы имеют специальные DIP-переключатели, с помощью которых определяется их
идентификационный номер (ID).
Максимально допустимое количество устройств:
Всего
Проводные / шинные
расширители
3
Шинные зоны
32
Расширительные модули
беспроводных зон
2
Расширительные модули
шинных зон
4
Расширительные модули
выходов
4
Клавиатуры
4
Блок питания 3A
4
Шинные сирены (ProSound /
Lumin8)
4

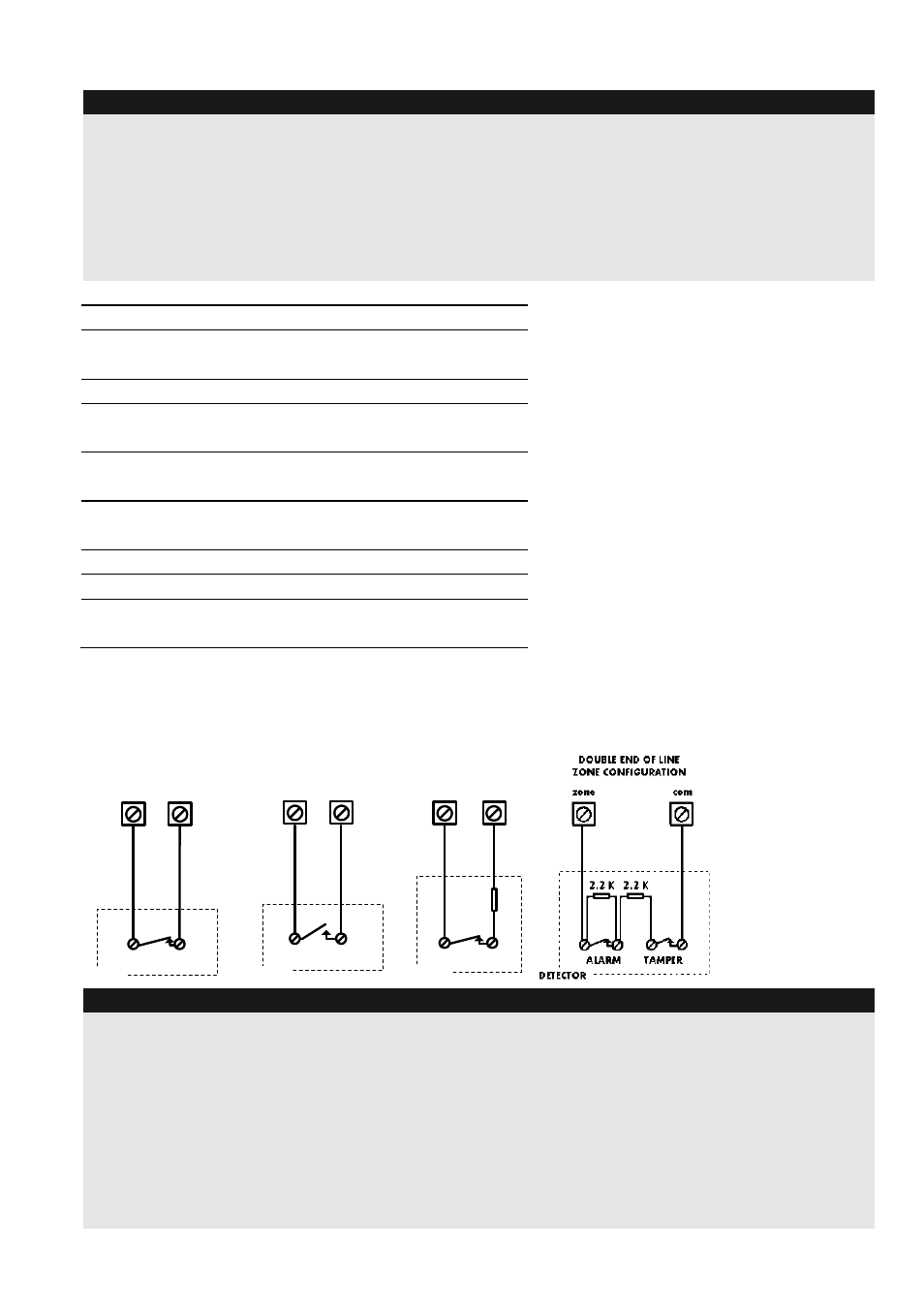

2. Подключение входов зон
На следующих схемах показаны различные возможные варианты подключения зон к
основному устройству или к расширительному модулю на 8 проводных зон.
END OF LINE ZONE
(N.O CONTACT)
zone
com
ALARM
2.2
K
DETECTOR
NORMALLY OPEN ZONE
CONFIGURATION
ALARM
zone
com
DETECTOR
NORMALLY CLOSED
ZONE CONFIGURATION
ALARM
zone
com
DETECTOR
END OF LINE ZONE
(N.C CONTACT)
2.2
K
zone
com
ALARM
DETECTOR
DOUBLE END OF LINE
ZONE CONFIGURATION
com
2.2
K
ALARM
TAMPER
zone
2.2
K
DETECTOR
Примечание:
1. Для зоны с тамперным переключателем можно использовать сдвоенный концевой резистор
с целью экономии дополнительного места для подключения к панели.
2. Рекомендуется использовать концевой резистор на дальнем конце каждой проводной зоны
(2,2K резисторы в количестве 16 шт. входят в комплект поставки).
3. В системе LightSYS у вас есть возможность отдельно определять концевое сопротивление
зон на основном устройстве и проводных зон на каждом расширительном модуле на восемь
устройств (комбинация клавиш быстрого доступа
). Выбор осуществляется с помощью
программного обеспечения из следующих доступных вариантов:
