Краткий справочник по установке и программированию LightSYS
5
Введение
Благодарим за покупку гибридной охранной системы LightSYS компании RISCO Group. В этом
справочнике описаны все основные процедуры установки и программирования (на основе
заводских установок), необходимые для запуска оборудования. Более подробную
информацию можно найти в Руководстве по установке и программированию системы LightSYS
(5IN1482)
Выбор места установки
Решите, куда установить панель управления LightSYS . Часто лучшим решением будет
установка в центральной части объекта, благодаря чему упрощается прокладка кабелей к
расширительным модулям и периферийным устройствам. Рекомендуется заблаговременно
подготовить план расположения периферийного оборудования, так как это поможет
определить требуемый тип расширителя для каждого из устройств.
Место установки панели управления должно отвечать следующим требованиям:
•
Расположение в сухом месте вблизи источника питания от сети переменного тока
•
Наличие доступа к кабельным каналам для прокладки кабелей к устройствам
обнаружения
•
Наличие доступа к абонентской телефонной линии или сети IP
•
В случае использования модуля GSM/GPRS, перед монтажом панели управления в
выбранном месте следует удостовериться в качестве приема сигнала сети GSM
(рекомендуется, чтобы уровень сигнала был не менее 4 из 5 возможных).
Установка оборудования
Основное устройство: подключение к шине

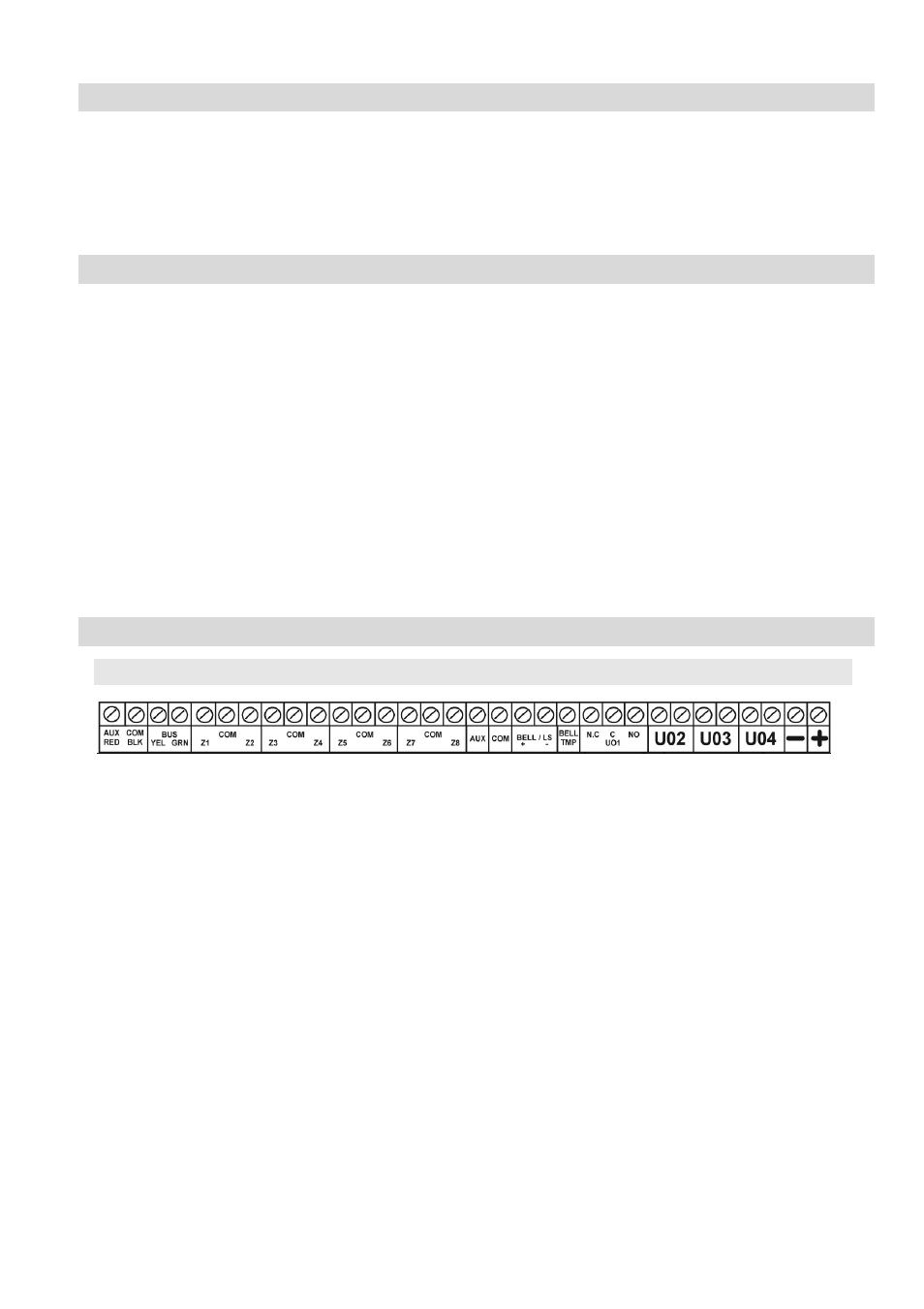

Набор из четырех контактов в левой части клеммной колодки представляет собой шину
расширения. Эти контакты служат для подключения клавиатур и расширительных модулей.
Подключение проводов с цветовой маркировкой к контактам проводится в соответствии с их
назначением:
AUX RED: фаза 12В
постоянного тока (красный)
BUS YEL: передача данных (желтый)
COM BLK: ноль 0В (черный)
BUS GRN: передача данных (зеленый)
Подключите к шине все имеющиеся клавиатуры и расширительные модули (периферийные
устройства), которые будут установлены.
