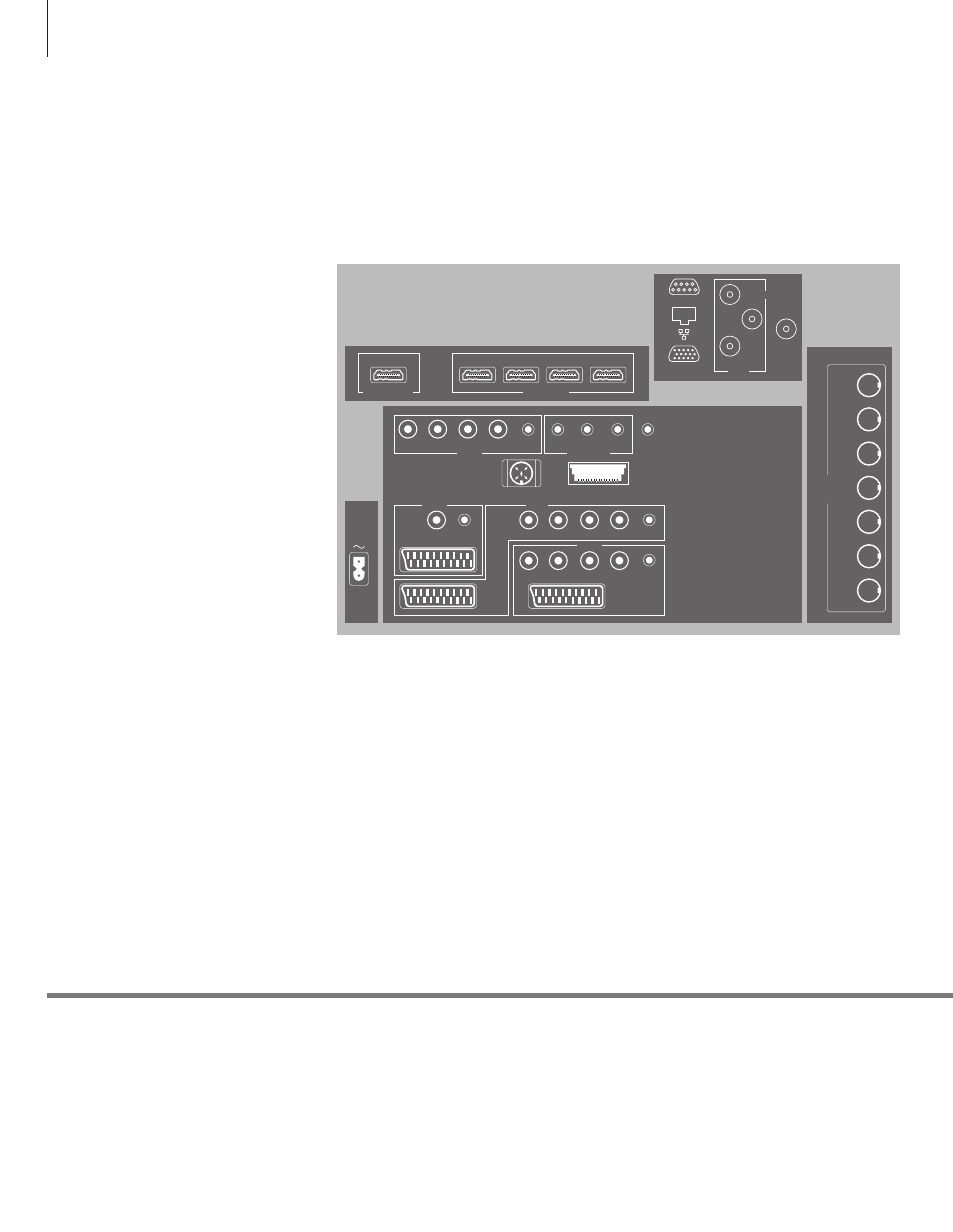

Коммутационные панели – BeoVision 7-40

Любая аппаратура, которую вы подключаете к основной коммутационной

панели, должна быть зарегистрирована в меню CONNECTIONS. Устройства,
подключенные к боковой коммуникационной панели, можно
зарегистрировать в меню «CONNECTIONS».

Полезные советы

Сетевой шнур и вилка Подключите разъем ~ на главной коммутационной панели вашего телевизора к розетке.

Телевизор находится в режиме ожидания и готов к эксплуатации.

HDMI OUT (PROJECTOR OUT)
Для подключения проектора.

HDMI IN (A–D)
Для подключения видеоисточника High
Definition Multimedia Interface (HDMI) или ПК.
Разъем HDMI может быть занят встроенным
видеоустройством. Данные источники могут
быть зарегистрированы для любой группы
разъемов AV. Чтобы увеличить количество
разъемов HDMI, подключите расширительный
блок HDMI к разъему HDMI C.

AV1

Группа разъемов для AV-подключения

основного видеорекордера или устройства
Set-top box. Вы также можете подключать
другую видеоаппаратуру.

AV2

Группа разъемов для подключения
дополнительной видеоаппаратуры к разъему AV.

AV3

Группа разъемов для подключения
дополнительной видеоаппаратуры к разъему AV.

Телевизор сохраняет открытым канал для

прохождения сигнала между рекордером,
подключенным к разъему AV1, и записываемым
источником, подключенным к разъему AV3.

Это позволяет вам установить автоматическое

включение источника, подключенного к
разъему AV3, а также позволяет установить
для встроенного рекордера, подключенного к
разъему AV1, режимы записи по таймеру с
источника, подключенного к разъему AV3,
при условии, что подключенная аппаратура
поддерживает эти функции.

AV4
Занят дополнительным проигрывателем Blu-ray.

AV5

Группа разъемов для подключения
дополнительной видеоаппаратуры к разъему AV.

AV6

Группа разъемов для подключения
дополнительной видеоаппаратуры к разъему

AV . Вы также можете подключить наушники,
фотокамеру, видеокамеру или USB-устройство.

Данная группа разъемов расположена на
боковой коммутационной панели. См.
иллюстрацию на стр. 29.

PUC (AV1 – AV3, AV5 – AV6)
Для ИК управляющих сигналов дополнительной

аппаратуры, подключенной к разъему AV.

L-IN, R-IN (AV5 – AV6)
Правый и левый линейные входы. AV6
предназначен для подачи аудиосигнала

фотокамеры или видеокамеры.

VIDEO IN (AV5 – AV6)
Для видеосигнала. К AV6 вы можете
подключить фотокамеру, видеокамеру или
игровую приставку.

Y – Pb – Pr (AV2 – AV3)

Для приема видеосигнала из внешнего
источника, например, источника HDTV. Вы
можете использовать данный разъем вместе с
разъемом AV или с разъемом для цифровых

звуковых сигналов.

SPDIF (AV1 – AV3, AV5 – AV6)
Цифровой аудиовход для подключения,
например, DVD-проигрывателя.

TTL/RS232

Используется только при установке в отелях.

POWER

LINK

CENTRE
