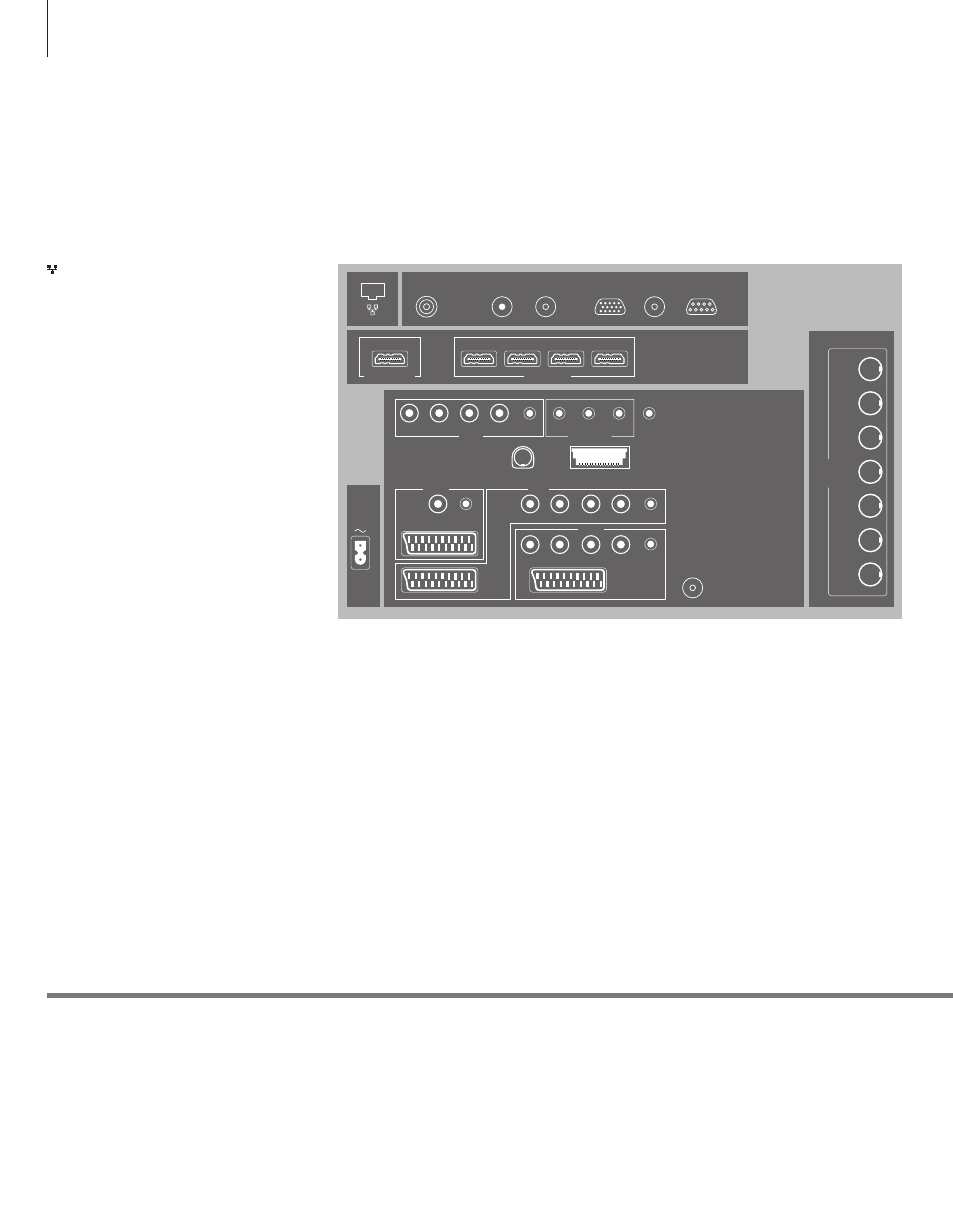

Коммутационные панели – BeoVision 7-55

Любая аппаратура, которую вы подключаете к основной коммутационной

панели, должна быть зарегистрирована в меню CONNECTIONS. Устройства,
подключенные к боковой коммуникационной панели, можно зарегистрировать
в меню CONNECTIONS.

Полезные советы

Сетевой шнур и

вилка

Подключите разъем ~ на главной коммутационной панели вашего

телевизора к розетке. Телевизор находится в режиме ожидания и готов

к эксплуатации.

Ethernet*

1

Для подключения к Интернету. Для обновления
программного обеспечения и BD-Live, если эта
функция доступна на диске Blu-ray.

DVB-T/C*

2

Разъемы для ввода кабеля наружной антенны/

сети кабельного телевидения.

DVB-S*

2

Разъем для подключения антенны для приема
цифрового спутникового сигнала.

AERIAL OUT

Не используется.

VGA IN
Разъем для подключения видеоустройства
высокой четкости или ПК.

LINK TV OUT
Разъем антенного выхода для передачи
видеосигнала в другие комнаты.

CINEMA CONTROL
Для системы домашней автоматизации.

HDMI OUT (PROJECTOR OUT)
Для подключения проектора.

HDMI IN (A–D)
Для подключения видеоисточника High
Definition Multimedia Interface (HDMI) или ПК.
Разъем HDMI может быть занят встроенным
видеоустройством. Данные источники могут
быть зарегистрированы для любой группы
разъемов AV. Чтобы увеличить количество
разъемов HDMI, подключите расширительный
блок HDMI к разъему HDMI C.

~ – Электросеть

Подключение к электрической сети.

AV1

Группа разъемов для AV-подключения

основного видеорекордера или устройства
Set-top box. Вы также можете подключать
другую видеоаппаратуру.

AV2

Группа разъемов для подключения
дополнительной видеоаппаратуры к разъему AV.

AV3

Группа разъемов для подключения
дополнительной видеоаппаратуры к разъему AV.

Телевизор сохраняет открытым канал для

прохождения сигнала между рекордером,
подключенным к разъему AV1, и записываемым
источником, подключенным к разъему AV3.

Это позволяет вам установить автоматическое

включение источника, подключенного к
разъему AV3, а также позволяет установить
для встроенного рекордера, подключенного
к разъему AV1, режимы записи по таймеру с
источника, подключенного к разъему AV3,
при условии, что подключенная аппаратура
поддерживает эти функции.

AV4
Занят дополнительным проигрывателем Blu-ray.

AV5

Группа разъемов для подключения
дополнительной видеоаппаратуры к разъему AV.

AV6

Группа разъемов для подключения
дополнительной видеоаппаратуры к разъему

AV . Вы также можете подключить наушники,
фотокамеру, видеокамеру или USB-

устройство. Данная группа разъемов
расположена на боковой коммутационной
панели. См. иллюстрацию на стр. 27.

PUC (AV1 – AV3, AV5 – AV6)
Для ИК управляющих сигналов дополнительной

аппаратуры, подключенной к разъему AV.

L-IN, R-IN (AV5 – AV6)
Правый и левый линейные входы. AV6
предназначен для подачи аудиосигнала

фотокамеры или видеокамеры.

1

*ПРИМЕЧАНИЕ! Рекомендуется использовать

беспроводное сетевое соединение (LAN),
распространяющееся на вашу квартиру, дом
или здание.

POWER

LINK

CENTRE

1

1 (SUB)

2

3

4

5

6

MASTER LINK

STAND

AV 5

R IN

L IN

VIDEO

IN

SPDIF

PUC

SPDIF

SPDIF

PUC

Y

Y

Pb

Pb

Pr

SPDIF

Pr

AV 1

AV 3

AV 2

CONTROL

PUC

PUC

TTL

RS232

PUC 1+2

IR-IN

HDMI IN

HDMI OUT

A

PROJECTOR OUT

B

C

D

CINEMA CONTROL

VGA IN

Analogue

LINK TV

OUT

DVB-T/C

AERIAL OUT

DVB-S

26
