>> Подключения
Подключение акустических колонок к телевизору
Вы можете подсоединить к телевизору
до десяти проводных акустических
колонок и сабвуферов. Кроме того,
если ваш телевизор оснащен
беспроводным модулем Power Link,
вы можете подсоединить к нему до
восьми колонок (включая сабвуферы)
с помощью беспроводного подключения.
Для получения дополнительной
информации о настройке беспроводных
колонок
.
Отключите все системы от сети
электропитания, прежде чем
приступите к подключению
дополнительной аппаратуры.
В зависимости от типа аппаратуры,
подключаемой к телевизору, может
возникнуть потребность в других кабелях
и, возможно, адаптерах. Кабели и
адаптеры можно приобрести у торгового
представителя компании Bang & Olufsen.
Подключение акустических колонок
> Подсоедините кабель Power Link к
соответствующему разъему на
акустических колонках, которые вы
хотите подключить к телевизору.*
1
> Подведите кабели к разъемам,
маркированным PL 1-5 на телевизоре.
> Проведите кабель Power Link между
соответствующими разъемами на
дополнительных акустических
колонках, при их наличии.
> Подключите кабель Power Link к
соответствующему разъему на сабвуфере.
> Подведите кабель к свободному разъему,
маркированному PL 1-5 на телевизоре.
> Снова подключите телевизор и всю
подсоединенную аппаратуру к
электрической сети.
1
*Не забудьте установить переключатель
на колонках соответственно в левое или
правое положение.
Чтобы подключить две акустические
колонки к одному разъему PL,
необходим специальный кабель.
Если невозможно провести кабель
между двумя акустическими колонками,
необходимо приобрести дополнительный
кабельный разветвитель; для получения
дополнительной информации обращайтесь
к торговому представителю компании
Bang & Olufsen.
PL 5
PL 4
PL 3
PL 2
PL1

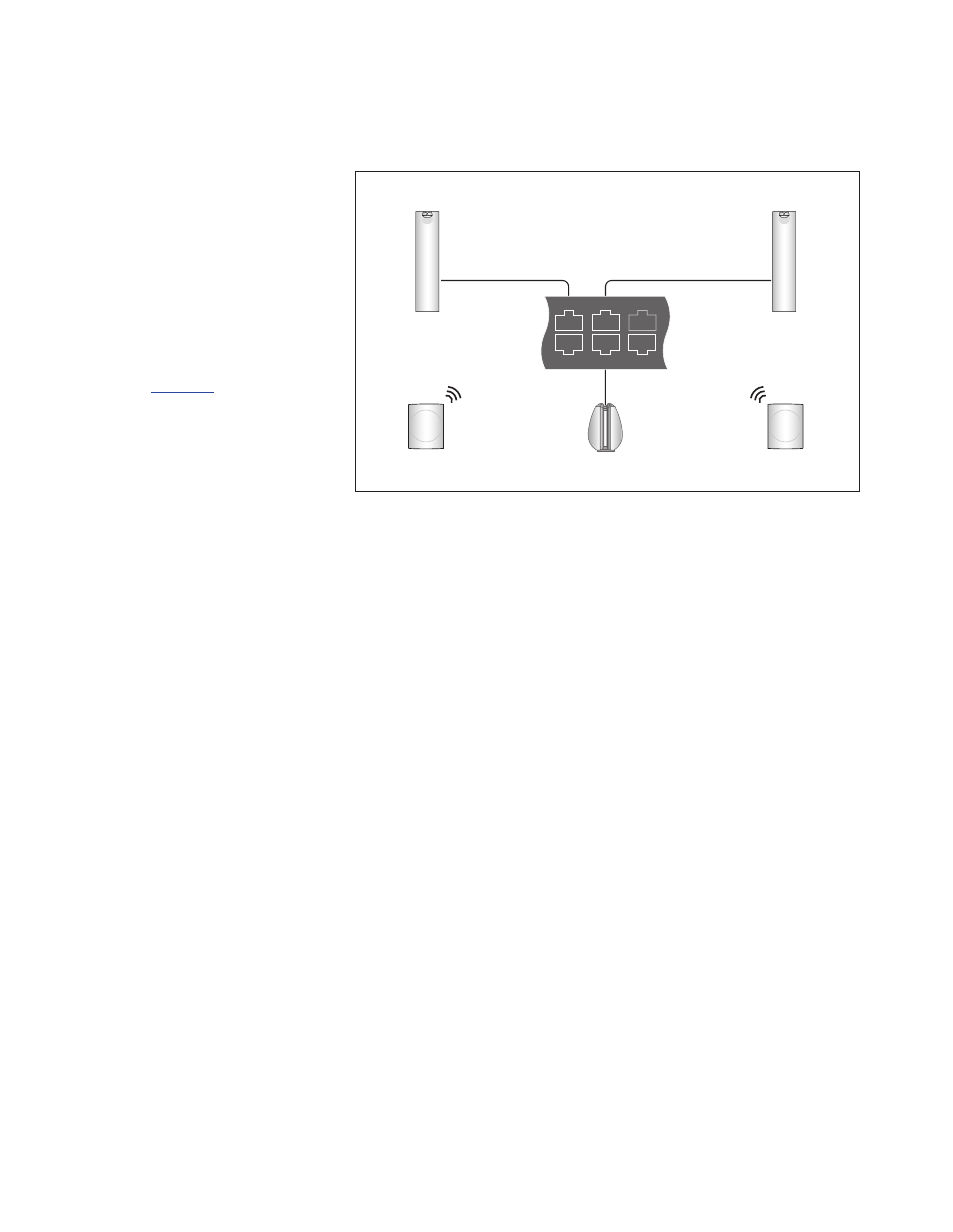

Пример схемы подключения колонок.
Тыловая колонка
Тыловая колонка
Сабвуфер
Фронтальная колонка
Фронтальная колонка
