Программирование: Многоосевая обработка
11.2 PLANE-функция: наклон плоскости обработки (опция ПО 1)
11
374
TNC 620 | Руководство пользователя «Диалог открытым текстом HEIDENHAIN» | 2/2014

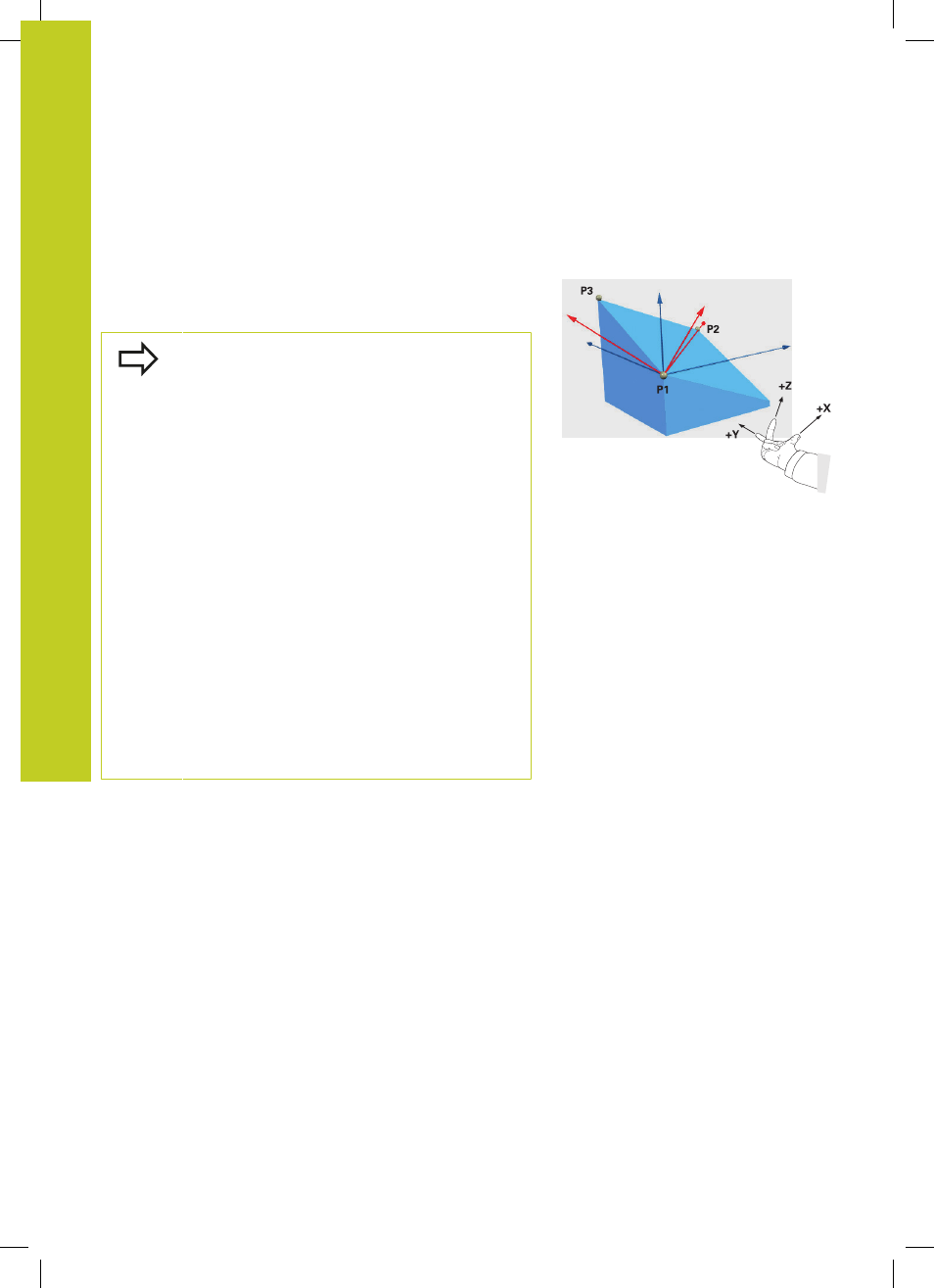

Определение плоскости обработки по трем точкам:
PLANE POINTS
Применение
Плоскость обработки можно однозначно определить, указав
три произвольные точки от P1 до P3 данной плоскости
.
Этот вариант реализован в функции PLANE POINTS.
Обратите внимание перед
программированием
Отрезок, соединяющий точку 1 и точку 2, задает
направление наклоненной главной оси (оси X, где
ось Z - ось инструмента).
Направление наклонной оси инструмента
определяется через положение 3-й точки по
отношению к отрезку, соединяющему точку 1 и
точку 2. Согласно правилу правой руки (большой
палец = ось X, указательный палец = ось Y,
средний палец = ось Z, см. рис. справа вверху)
действительно следующее: большой палец
(ось X) указывает направление от точки 1 к
точке 2, указательный палец (ось Y) параллелен
наклонной оси Y в направлении к точке 3. В таком
случае средний палец указывает направление
наклонной оси инструмента.
Эти три точки определяют наклон плоскости.
Положение активной нулевой точки система ЧПУ
не меняет.
Описание параметров для процедуры работы
при позиционировании: смотри "Определение
