Тест программы и отработка программы
14.1 Графики
14
416
TNC 320 | Руководство пользователя «Программирование DIN/ISO» | 3/2014

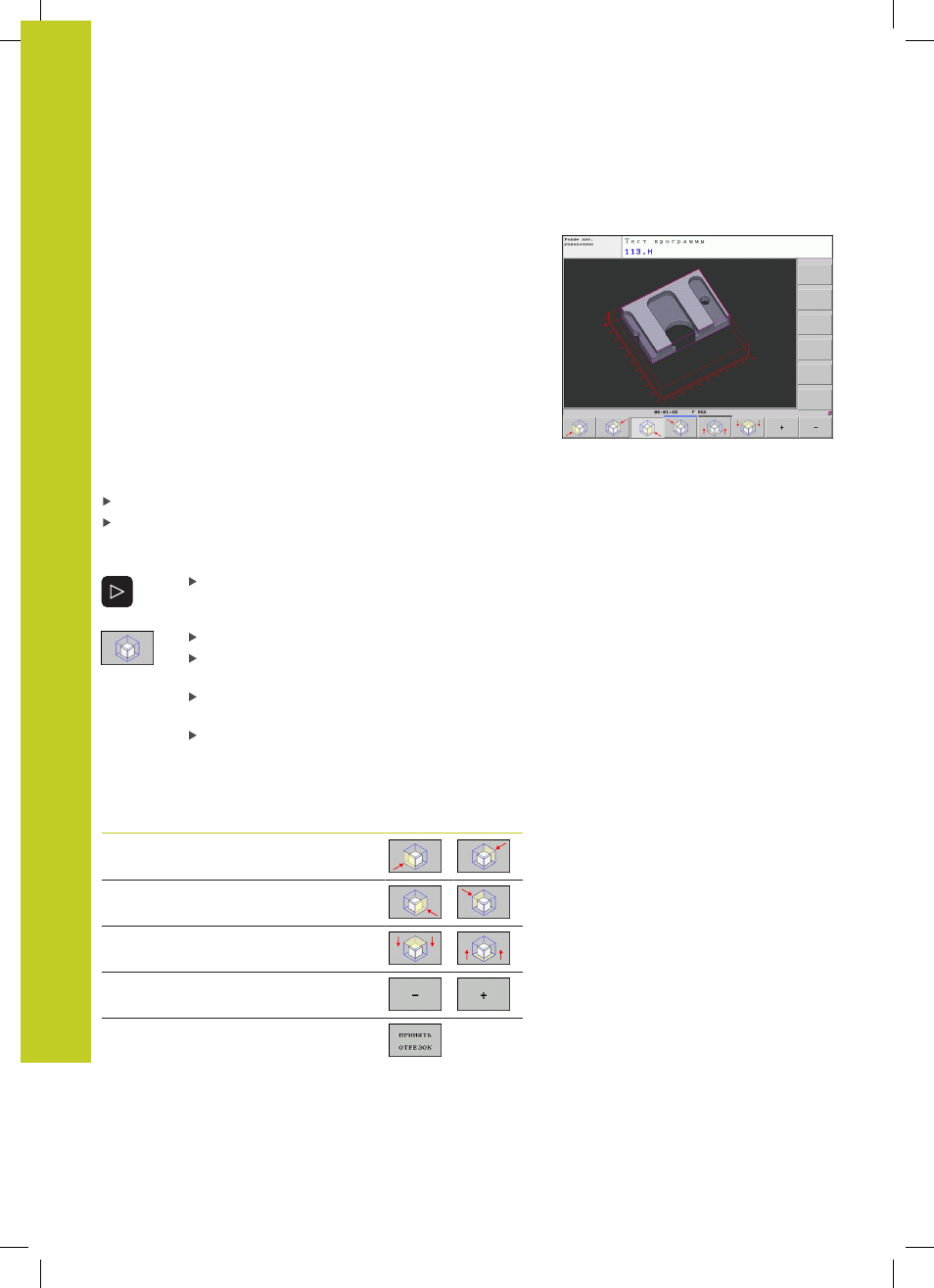

Увеличение фрагмента
Фрагмент можно изменить в режимах работы "Тест программы"
и "Отработка программы" при использовании любого вида
графического представления.
Для этого следует остановить процесс графического
моделирования или выполнения программы. Функция
увеличения фрагмента всегда действует во всех видах
изображения.
Изменение степени увеличения фрагмента
Клавиши Softkey: см. таблицу
Если необходимо, остановите графическое моделирование
Переключайте панель Softkey в режимах работы "Тест
программы" или "Отработка программы" до тех пор, пока не
появится Softkey для выбора увеличения фрагмента
Переключайте панель Softkey до тех пор,
пока не появится Softkey для выбора функций
увеличения фрагмента
Выберите функцию для увеличения фрагмента
Выберите сторону заготовки при помощи
Softkey (см. таблицу внизу)
Уменьшите или увеличьте заготовку: нажмите и
удерживайте клавишу Softkey "–" или "+"
Перезапустите тест или отработку программы
нажатием Softkey СТАРТ (RESET + START
возвращает форму и размеры заготовки к
исходным)
Функция
Softkey
Выбор левой/правой стороны
заготовки
Выбор передней/задней стороны
заготовки
Выбор верхней/нижней стороны
заготовки
Уменьшение или увеличение
поверхности резания заготовки
Назначение фрагмента
