Программирование: программирование контуров
6.3 Вход в контур и выход из контура
6
172
TNC 320 | Руководство пользователя «Программирование DIN/ISO» | 3/2014
6.3 Вход в контур и выход из контура
Начальная и конечная точки
Инструмент перемещается из точки старта к первой точке
контура. Требования к точке старта:
Запрограммирована без поправки на радиус
Подвод без опасности столкновения
Вблизи первой точки контура

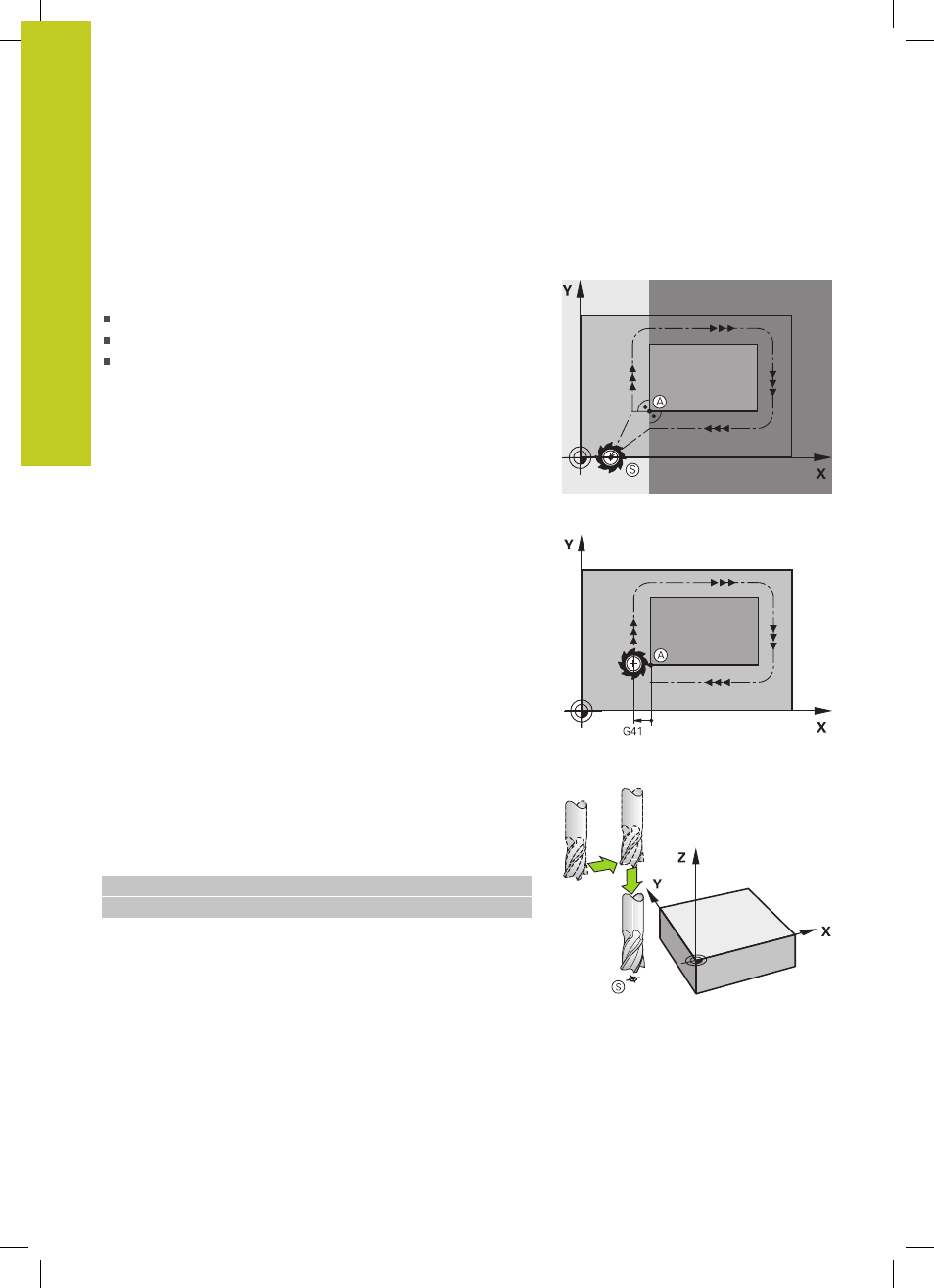

Пример на рисунке справа вверху:
при подводе к первой точке контура контур повреждается, если
точка старта задана в темно-серой области.
Первая точка контура
Для движения инструмента к первой точке контура следует
запрограммировать поправку на радиус.
Подвод точки старта на оси шпинделя
При подводе к точке старта инструмент должен переместиться
по оси шпинделя на рабочую глубину. При опасности
столкновения подводите точку старта по оси шпинделя
отдельно.
NC-кадры
N30 G00 G40 X+20 Y+30 *
N40 Z-10 *
