Выходы питания: извещателей (AUX) и клавиатуры (KPD) защищены общим
полимерным предохранителем, ограничивающим величину тока, потребляемого
внешними устройствами от блока питания, до 350 мА.
Все выходы защищены от индуктивных нагрузок и импульсных помех.
3.3
С
ВЕТОДИОДНАЯ КЛАВИАТУРА
В светодиодной клавиатуре основная информация о состоянии системы передается
с помощью светодиодов (подробное описание тактики индикации приводится
в
РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ
). Светодиодами индицируется состояние: зон, системы
(охрана, тревога) и питания, а также аварии и режим программирования.
Способ работы клавиатуры определяется во время программирования ПКП (FS 6 – 8).
Можно блокировать некоторые функции (напр.: вызова специальных тревог, быстрой
постановки на охрану), а также определить какие звуковые сигналы генерирует
клавиатура. Возможная сигнализация: отсчета времени на выход или вход, нарушения
зоны с включенной опцией "гонг", а также тревоги.
Подсветка клавиш может быть постоянной или включаться автоматически при нажатии
любой клавиши, как и при нарушении любой из зон во время охраны.
Клавиатура имеет индивидуальный тамперный (антисаботажный) контакт (TMP) типа
NC, размыкаемый при вскрытии корпуса или отрыве от монтажной поверхности,
который следует подключить к тамперному шлейфу системы. ПКП контролирует
присутствие клавиатуры в системе через шину данных (контроль сигнала DTA).
3.4
ЖКИ
К
ЛАВИАТУРЫ
ЖКИ-клавиатура выполняет те же функции, что и светодиодная клавиатура.
Дополнительно она дает возможность просмотра событий, такой просмотр невозможен
с помощью светодиодной клавиатуры. Жидкокристаллический дисплей (2x16 знаков)
обеспечивает пользователю или установщику удобный просмотр информации
о системе охранной сигнализации. ЖКИ-клавиатуру можно соединять параллельно
с клавиатурой LED или другими ЖКИ-клавиатурами. ЖКИ-клавиатуры выпускаются
ПОДКЛЮЧЕНИЕ КЛЕММ
КЛАВИАТУРА
ПКП
KPD
KPD
DTA
DTA
CLK
CLK
COM
COM
TMP
клеммы
тамперного
контакта
TMP

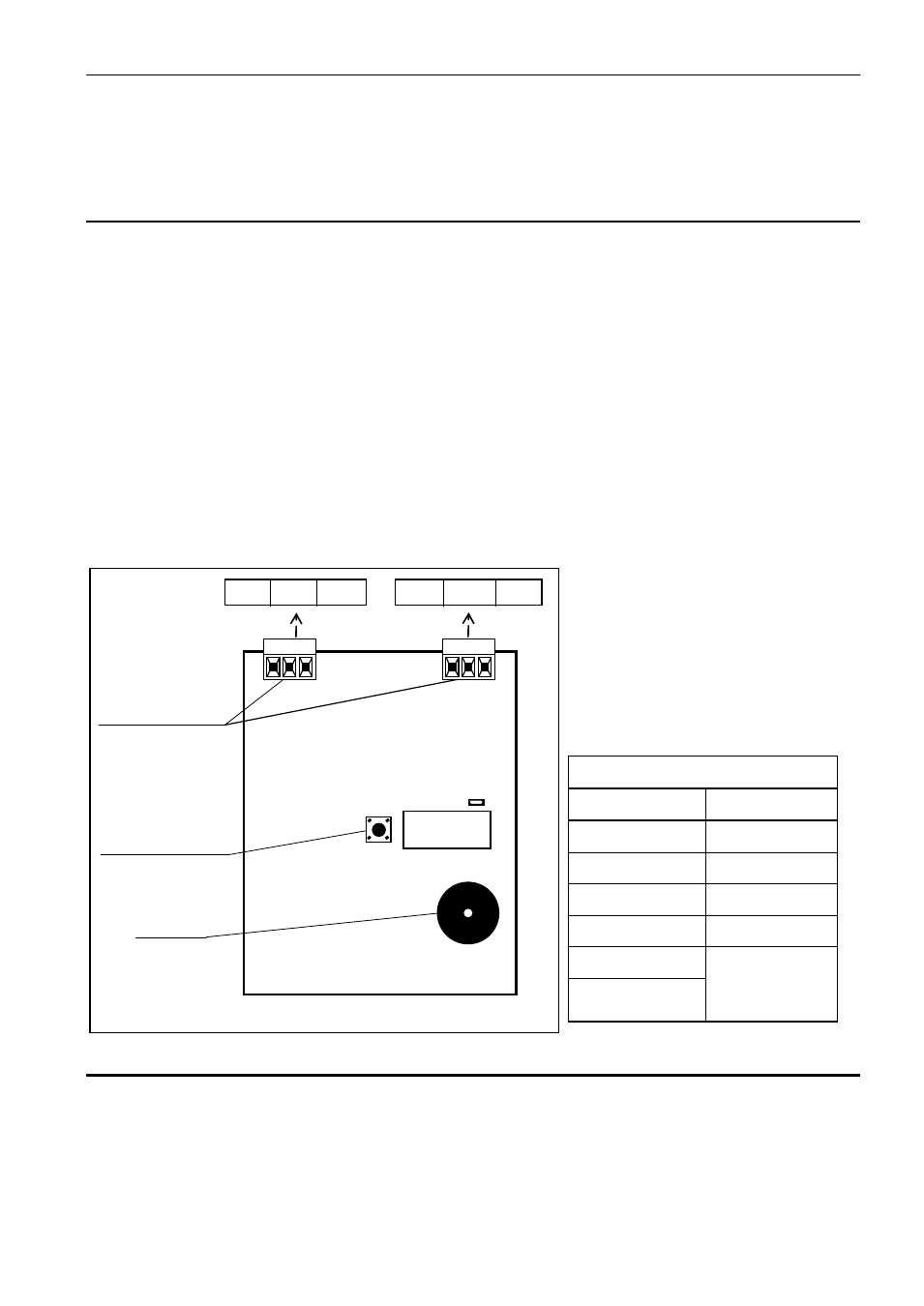

Рис. 1. Вид платы клавиатуры CA-5 KLED-S.
КЛЕММЫ ДЛЯ
ПОДКЛЮЧЕНИЯ
ПРОВОДОВ
ТАМПЕРНЫЙ
КОНТАКТ
ЗУММЕР
TMPTMPCOM
KPD CLK DTA
TMP
TMP COM
KPD
CLK
DTA
O
бозначения клемм:
TMP
–
клеммы тамперного
контакта
COM
–
масса (0 В)
DTA, CLK –
шина данных
клавиатуры
KPD
–
вход питания (+12 В)
