14
Руководство по установке
CA-5
в ПКП тип извещателя, который подключается к данной зоне (2EOL/NO или 2EOL/NC).
Такая же ситуация имеет место в случае извещателей без резистора.

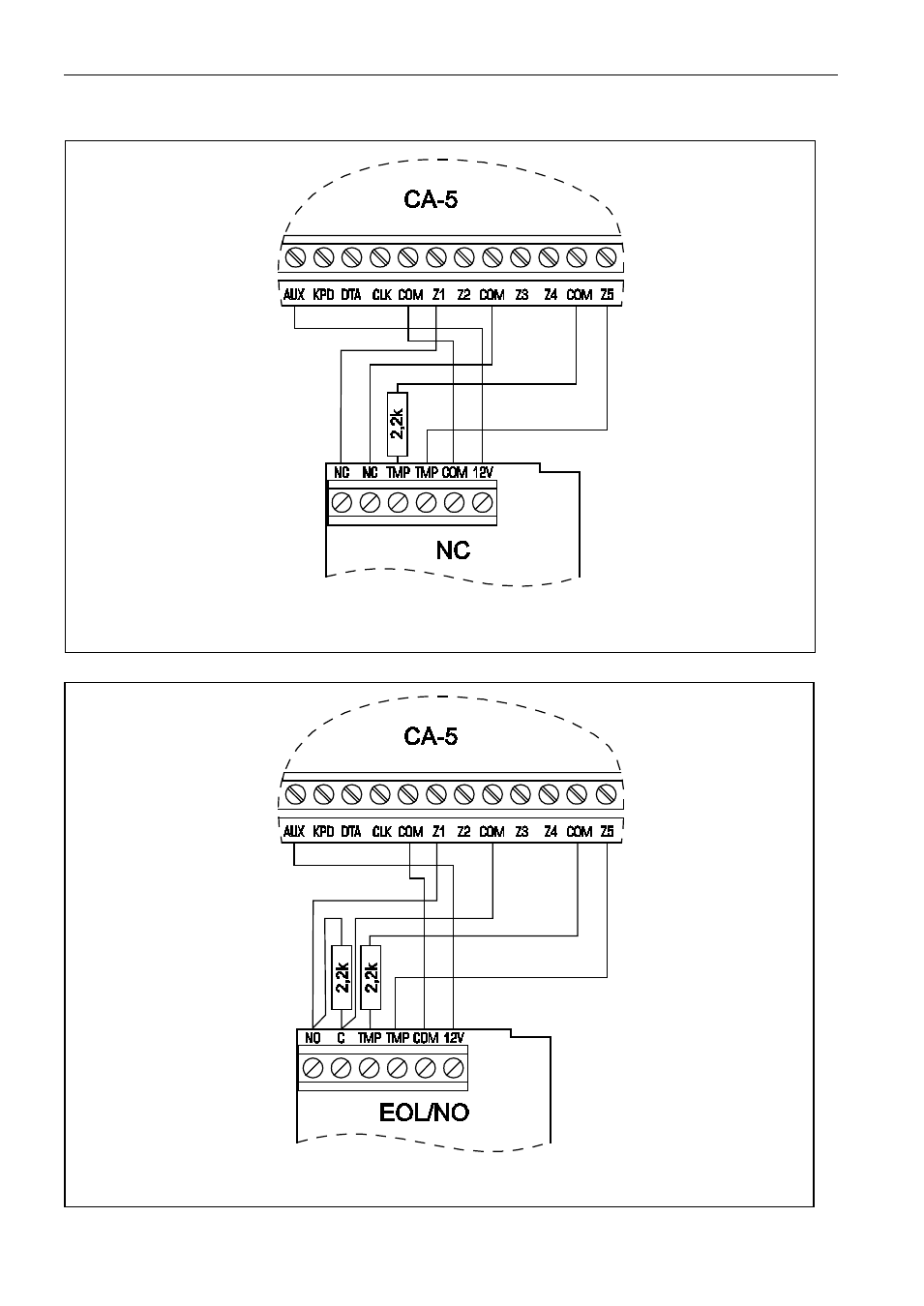

Рис. 7. Пример подключения к ПКП извещателя по схеме NC (извещатель NO
подключается идентично).
Рис. 8. Пример подключения к ПКП извещателя по схеме с оконечным
резистором EOL/NO.
