37
2
Маршрутизация
В Sigmund, линии задержки можно подключить несколькими различными способами. Дисплей в секции
Routing
по-
казывает текущую конфигурацию, в соответствии с которой линии задержки работают.

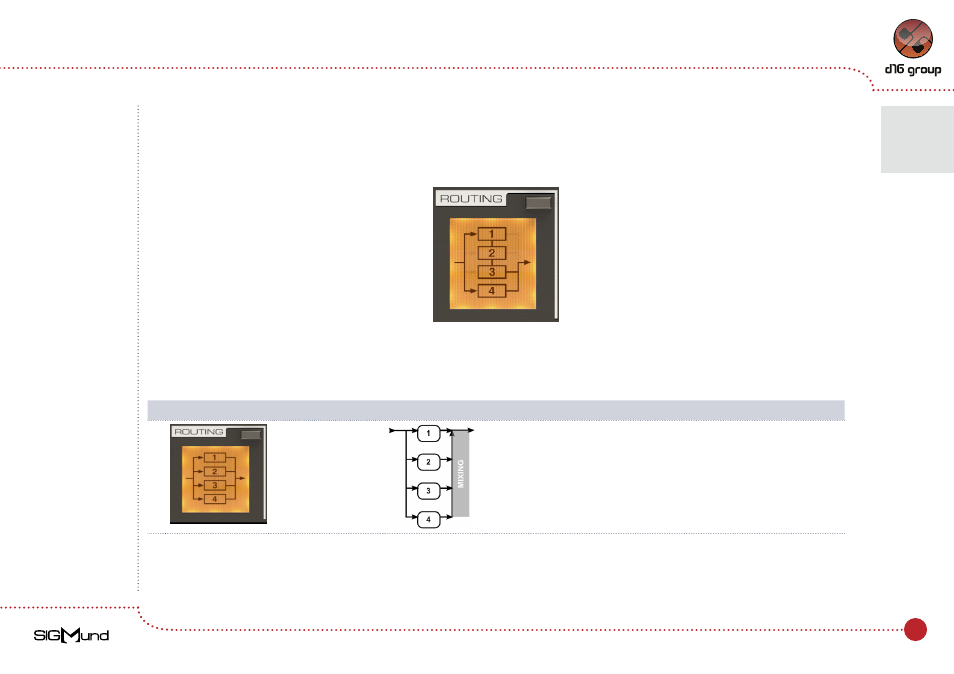

Секция Routing на графическом интерфейсе
В правом верхнем углу секции
Routing
доступна кнопка, которая открывает выпадающий список доступных конфигу-
раций подключения (
девять
вариантов на выбор):
Символ
Имя в списке Диаграмма
Описание
1
Parallel
Параллельное подключение линий (по умолчанию). Сиг-
нал подается на входы всех четырех линий задержки. Каж-
дая линия обрабатывает его независимо друг от друга, а
затем выходы линий смешиваются вместе.
Прохождение сигнала
•
Маршрутизация
