Пассивный фильтр контура обратной связи
В следующей части последовательности есть пассивный фильтр контура обратной связи, управляемый теми же пара-
метрами типа и частоты среза, что и для
Многорежимного резонансного фильтра
(параметры обоих фильтров
соединены). По умолчанию, фильтр в контуре является неактивным и может быть активирован кнопкой
Feedback
(работает в режиме переключателя) в подсекции
Filter
.

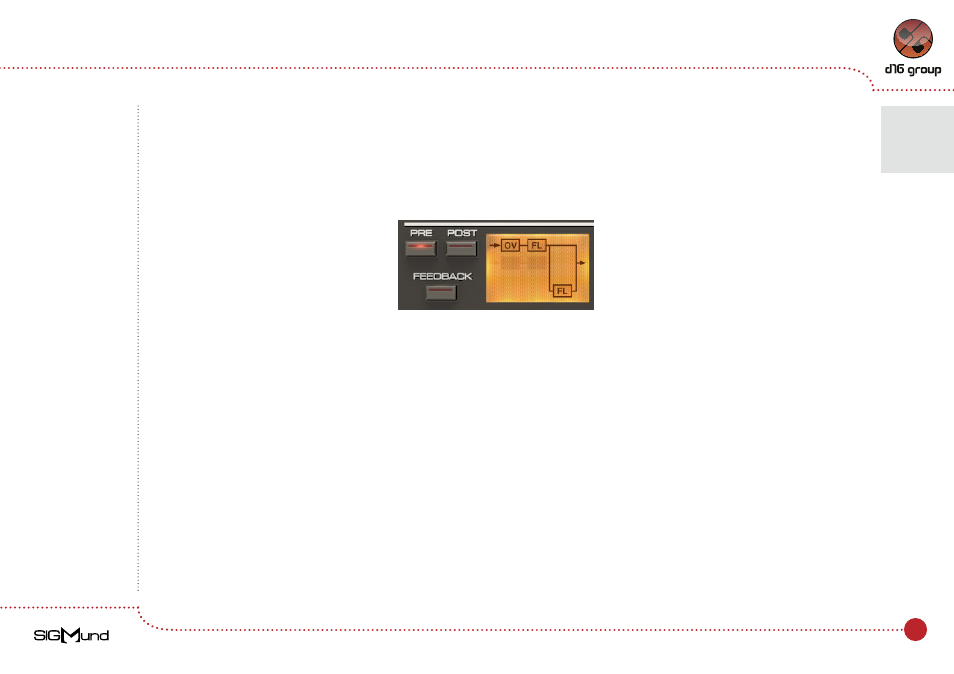

Активация фильтра в контуре обратной связи
В этом случае, сигнал дополнительно фильтруется
Пассивным фильтром
,
помимо
Резонансного фильтра,
прежде
чем пройти контур обратной связи. Влияние параметра
Feedback
подсекции
Delay
в результате приводит к тому, что
амплитуда сигнала становится ниже, означая, что в течении каждого цикла обратной связи сигнал становится более
приглушенным (при использовании
LP
), или к большему ограничению полосы (при использовании
BP
) или к
уменьшению низкочастотной составляющей (при использовании
HP
). Если выбран
Filter type
OFF
, тогда
Много-
режимный резонансный фильтр
и
Пассивный фильтр Feedback
в контуре обратной связи стают неактивными.
Прохождение сигнала
•
Линии задержки
