FCBS это коммуникационная система для соединения до
четырех усилителей PM-15S1 на одной двухполосной
шине, чтобы синхронизировать их работу. Соединение
FCBS может быть выполнено одним из следующих типов
портативных аудио кабелей с мини-штекерами: моно-моно
или стерео-стерео. Подготовьте кабели в количестве
равном числу усилителей.
Резистивные соединительные кабели, имеющиеся в
продаже, не подходят для использования с PM-15S1.

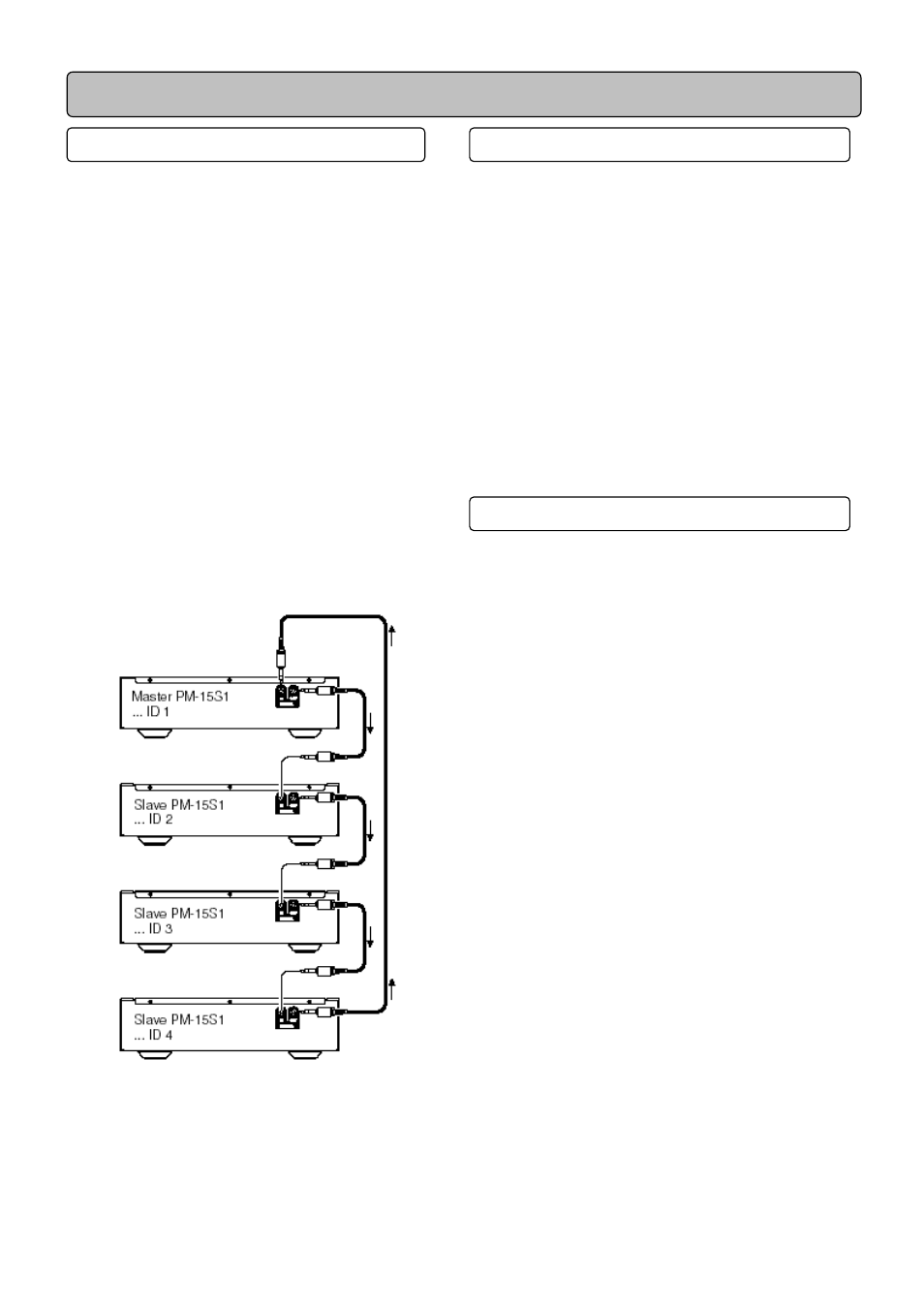

На рисунке показан пример соединения четырех
усилителей PM-15S1 по FCBS. Верхний усилитель
является основным с ID1, остальные усилители
подчиненные с ID2-4. При этом основной усилитель
управляет функциями подчиненных усилителей.
Такой тип соединений используется в полной
двухусилительной системе на двух PM-11S1 или 5.1-
канальной на трех PM-11S1.
Для включения системы из нескольких соединенных
по FCBS усилителей PM-15S1 питание включается
сначала на усилителе с наименьшим ID и далее по
возрастанию ID.
PM-15S1 можно включить в многоканальную систему,
подключив к усилителю PM-11S1 по FCBS соединению.
Однако, в связи с тем, что PM-11S1 является более
сложным устройством, для осуществления такого
подключения необходимо выполнить некоторые условия.
•
В такой системе можно использовать только один
усилитель PM-11S1 и до трех усилителей PM-15S1.
•
Один PM-11S1 должен быть основным с ID1, а
усилители PM-15S1 должны быть подчиненными с
ID2-4.
В качестве примера соединений смотрите схему
подключений на странице 6. В данном примере PM-15S1
используемый для левого и правого фронтальных каналов
заменяется PM-11S1 с ожидаемым улучшением качества
звучания. Этот же пример подходит для 5.1 системы, но
для использования системы в качестве 2-канального
стерео, отключите питание на PM-15S1 с ID2 и 3.
PM-15S1 может работать в полном двухусилительном
режиме в составе системы из двух PM-15S1. Такое
соединение является hi-end технологией для улучшения
качества звучания, предложенной Marantz.
Громкоговоритель, поддерживающий такой способ
подключения, работает от двух усилителей отдельно для
низкочастотного и высокочастотного динамика.
Двухусилительный режим включается с помощью
установки переключателя операционного режима в
положение BI-AMP. В этом режиме входной сигнал на
разъем L пропускается через входной буферный
усилитель, разделяется входным селектором и
передается на левый и правый усилители мощности и
далее на выходные акустические разъемы.
Примечание
•
В режиме BI-AMP входной разъем R не используется.
•
Перед изменением положения переключателя
операционного режима обязательно отключите
питание усилителя.
