Инструкция по эксплуатации Marantz PM-15S1
Страница 12
12
A Разъем PHONO GND
Lля подключения кабеля заземления от проигрывателя
виниловых дисков.
B Входной разъем PHONO
Для подключения проигрывателя виниловых дисков. Вы
можете использовать оба типа картриджей ММ и МС,
предварительно установив кнопку PHONO MC на
передней панели в соответствующее положение. В
режиме BI-AMP разъем правого канала R не используется.
С Входной разъем CD
Для подключения выхода CD или Super Audio CD
проигрывателя. В режиме BI-AMP разъем правого канала
R не используется.
D Входные разъемы LINE1/2
Для подключения выхода тюнера, DVD проигрывателя и
других компонентов. В режиме BI-AMP разъем правого
канала R не используется.
E Входные разъемы RECORDER 1/2 IN
Для подключения выхода CD/MD рекордера, кассетной
деки и других записывающих компонентов. В режиме BI-
AMP разъем правого канала R не используется.
F Выходные разъемы RECORDER 1/2 OUT
Для подключения входа CD/MD рекордера, кассетной деки
и других записывающих компонентов. Выходной сигнал
включается/отключается кнопкой REC OUT на
фронтальной панели.
G Выходной разъем PRE OUT
Для соединения с входом активного сабвуфера или
другого усилителя. Выходной сигнал
включается/отключается кнопкой PRE OUT на
фронтальной панели.
В режиме BI-AMP сигнал со входа левого канала L
передается на оба выходных гнезда.
H Выходные терминалы SPEAKER SYSTEM
Для подключения акустических систем. Акустические
системы включаются/выключаются кнопками SPEAKER
A/B на фронтальной панели.
В режиме BI-AMP сигнал со входа левого канала L
передается на оба выходных гнезда.
I Разъемы REMOTE CONTROL
Для подключения дистанционно управляемых (D.BUS)
компонентов таких, как SACD или DVD плеер. Позволяет
управлять этими компонентами с пульта ДУ, прилагаемого
к PM-15S1.

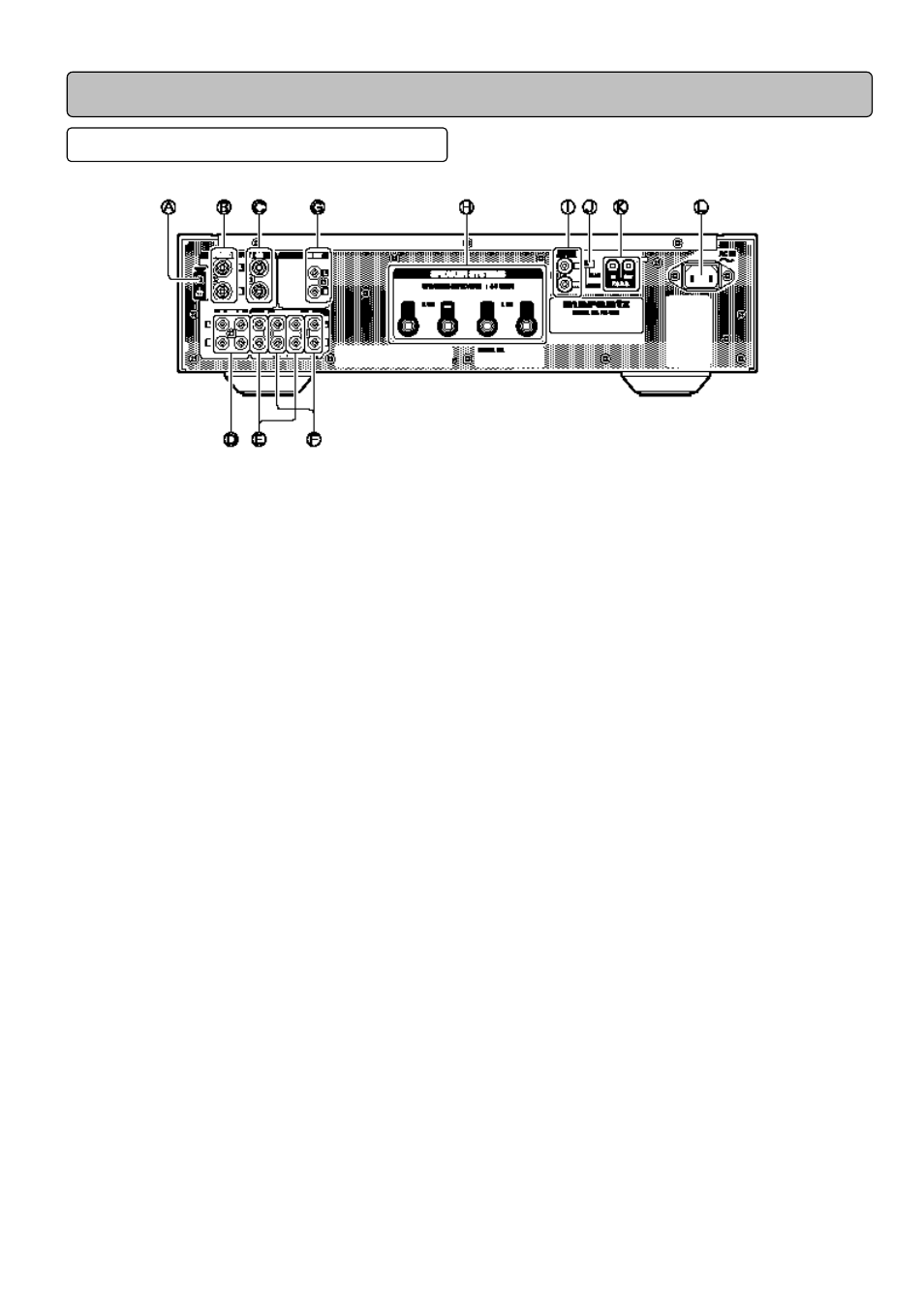

НАЗВАНИЯ И ФУНКЦИИ
ЗАДНЯЯ ПАНЕЛЬ
