15см). Радиатор радиостанции должен располагаться не ближе 1,3см от проводов, кабелей
и конструкций.
3. Вырежьте прямоугольное отверстие и вставьте радиостанцию.
4. Прикрепите кронштейны винтами с шайбами к боковым частям радиостанции так, чтобы
крепёжные отверстия смотрели в сторону панели (См. Рис. 1).
5. Регулировочными винтами плотно укрепите радиостанцию в панели.
8.10. Подключение дополнительного микрофона RAM+ с расширенными функция-
ми и/или трубок VH-310.
GX3000S позволяет подключить дополнительно до двух расширенных микрофонов RAM+
или трубок VH-310 для дистанционного управления радиостанцией, DSC и подачей аварий-
ных сигналов. В дополнение, GX3000S может работать как полнофункциональный интерком
при подключении RAM+ или VH-310.
1. Подключите соединительный кабель к одному из двух 8-ми штырьковых разъёмов
для дополнительных микрофонов на задней панели и заверните кабельную гайку
(См. Рис.2).
2. Согласно Рис.3 проделайте 30мм отверстие в стене и пропустите соединительный
кабель в это отверстие. Наденьте на кабельный разъём прокладку и монтажный
кронштейн и закрепите это всё гайкой.
3. Просверлите в стене четыре отверстия под винты (~2мм), затем приверните винта-
ми монтажную площадку.
4. Наденьте резиновую заглушку на гайку. Установка завершена.
5. Провода к внешнему громкоговорителю подключены к соединительному кабелю.
Подключите любой 8-ми оммный внешний громкоговоритель. При подключении

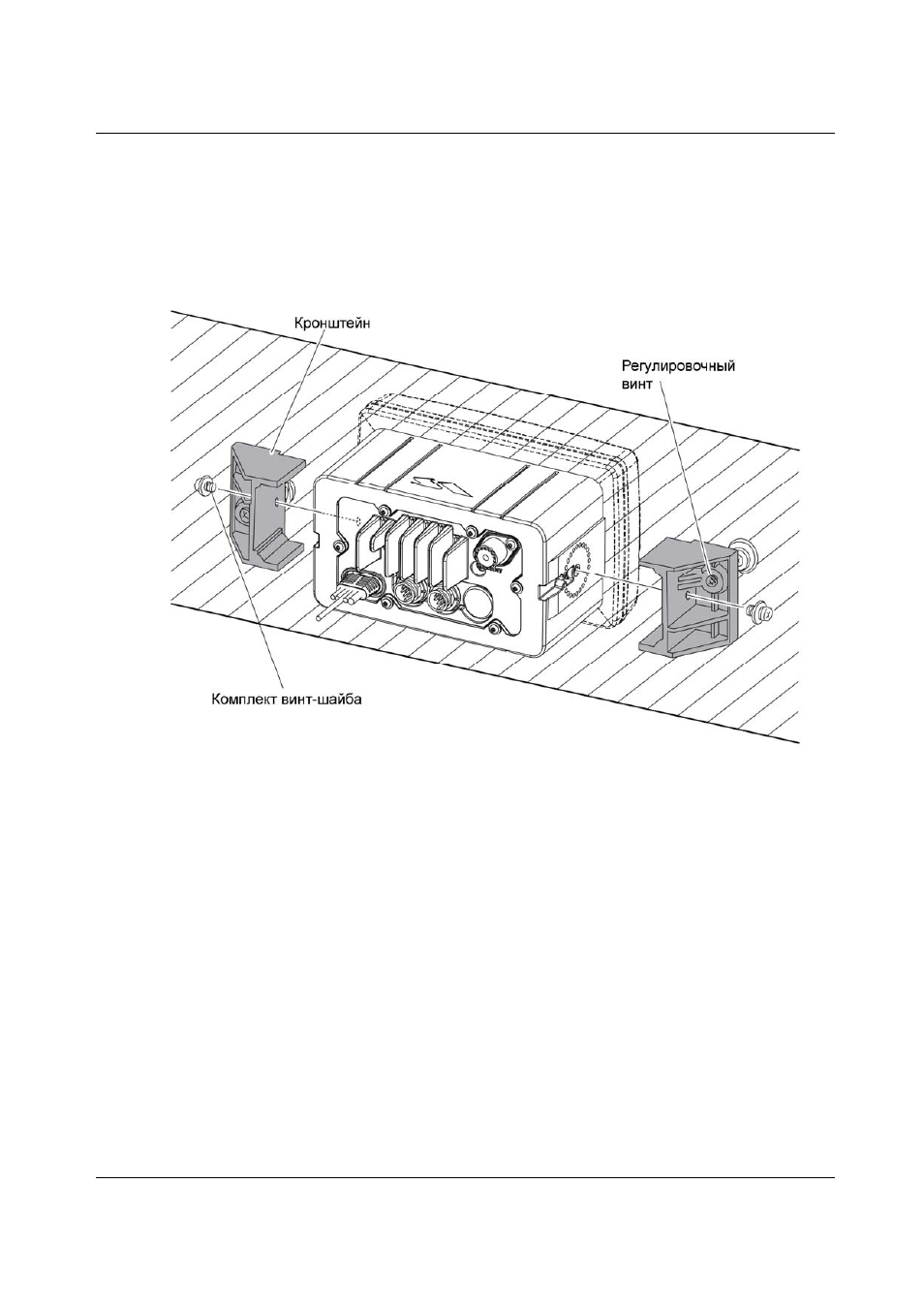

Рис. 1. Установка кронштейна MMB-84
