Инструкция по эксплуатации Standard Horizon GX-3000S
Страница 6
Радиостанция
STANDARD HORIZON
GX-3000S
ООО «Компас+Радио» (495)956-13-94
6

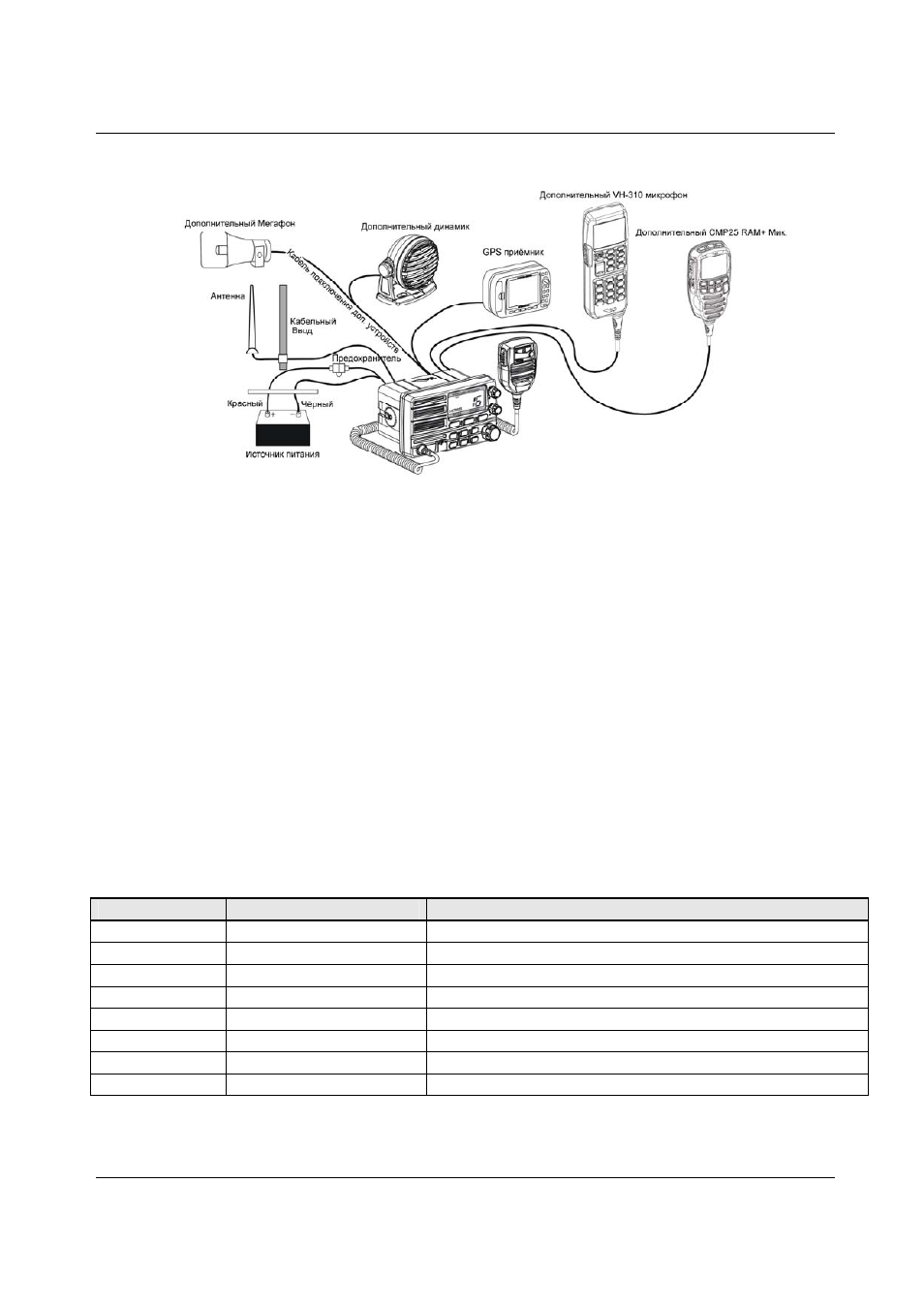

1. Монтируйте антенну не менее чем в 1м от места установки радиостанции. Подключите
кабель к разъёму на задней панели радиостанции.
2. Подключите красный провод питания к источнику питания постоянного тока 13.8В
±
20%.
Подключите чёрный провод к отрицательному выходу источника питания.
3. Рекомендуется проверка выходной мощности и КСВ антенны сертифицированным спе-
циалистом после установки.
8.3. Кабель для подключения дополнительных устройств.
Цвет провода
Описание
Примеры подключения
Белый
Внешний динамик (+)
Подключите к внешнему 4 Ом динамику
Экран
Внешний динамик (-)
Подключите к внешнему 4 Ом динамику
Красный
Мегафон(+)
Подключите к внешнему 4 Ом мегафону
Экран
Мегафон(-)
Подключите к внешнему 4 Ом мегафону
Синий
Вход NMEA(+)
Подключите к (+) NMEA выхода GPS
Зелёный
Вход NMEA(-)
Подключите к (-) NMEA выхода GPS
Серый
Выход NMEA(+)
Подключите к (+) NMEA входа GPS
Коричневый
Выход NMEA(-)
Не подключен
При подключении внешних громкоговорителей или GPS приёмника, снимите примерно 2,5см
изоляции с провода, затем срастите концы вместе, обеспечив герметичность соединения.
