Вырезана область I Ø около 7,5 м
Вырезана область I + II Ø около 12 м
Без насадки Ø около 20 м
o Снять насадку.
o При необходимости разрежьте насадку ножницами по нанесенной линии.
o Установить насадку.
Отрегулировать устройство
Устройство имеет три независимых датчика для регистрации движения. Расположение
областей A, B и C видно под декоративным кольцом (рисунок 6).

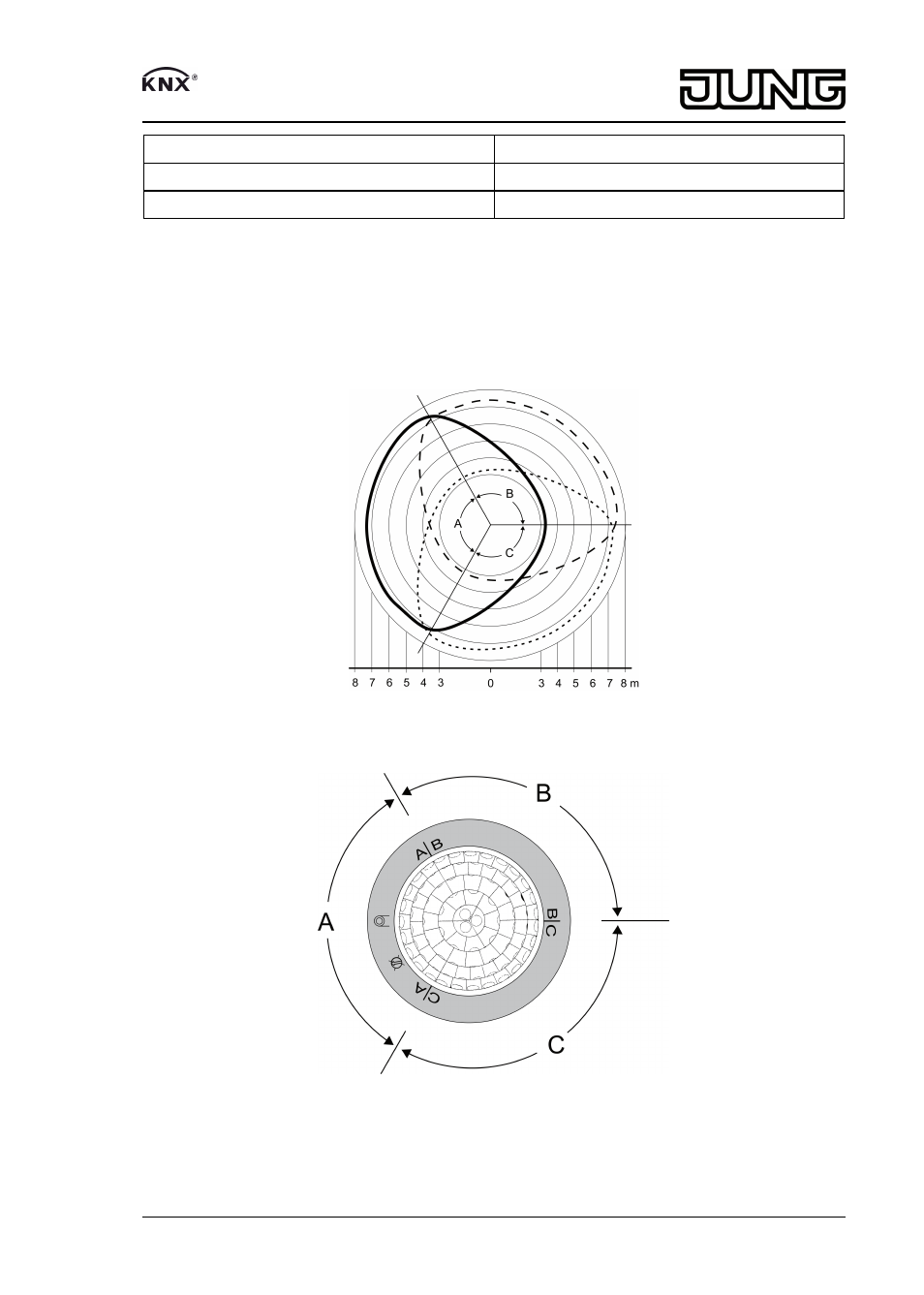

Рисунок 5: Поле охвата областей A, B и C, монтажная высота 2,50 м
Рисунок 6: Расположение областей A, B и C
o При монтаже расположите устройство так, чтобы расположение областей A, B и C со­
впадало с планом.
i При установке монтажной коробки и несущего кольца следите за направлениями.
