Инструкция по эксплуатации JUNG 3361-1…
Страница 6
3,00 м
20 м
16 м
12 м
8 м
3,50 м
23 м
18,5 м
14 м
9 м
4,00 м
26 м
17 м
14,5 м*)
– *)
5,00 м
28 м
18 м
15 м*)
– *)
1:
Дальность действия для тангенциального движения на полу
2:
Дальность действия для радиального движения на полу
3:
Дальность действия для стандартных движений на письменном столе,
например, движение тела
4:
Дальность действия для точного распознавания на письменном столе,
например, движение мыши
*)
При использовании в качестве датчика присутствия: монтажная высота не должна
быть более 3,5 м, иначе невозможно точное распознавание.
Выбор места монтажа
При использовании в качестве датчика присутствия устройство монтируется на потолке
над рабочим местом и контролирует находящуюся под ним область. При использовании
как датчик движения прибор, например, монтируется в полу на перекрытии жилого поме
щения.
o
Выбирать место монтажа, где отсутствует вибрация. Вибрация может привести к не
желательным переключениям.
o
Избегать источников помех в зоне обнаружения. Источники помех, такие как отопи
тельные приборы, вентиляция, кондиционеры и охлаждающие средства освещения
могут приводить к нежелательным сигналам регистрации.
i
Поле распознавания может быть при необходимости сокращено при помощи насадки
во избежание влияний от источников помех (см. "Ограничение зоны обнаружения").
Ограничение зоны обнаружения

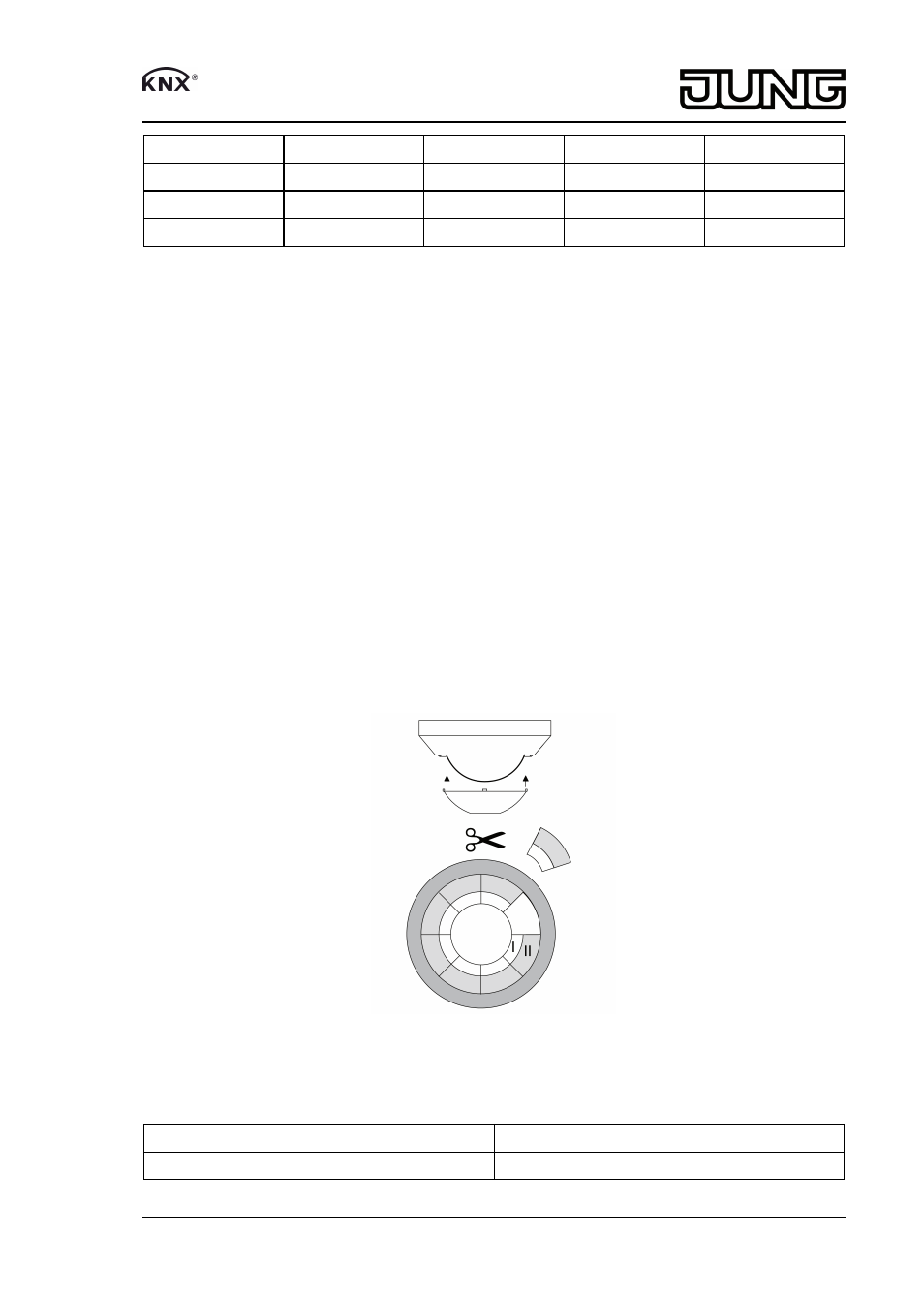

Рисунок 4: Насадка
При помощи насадки можно добиться ограничения зоны обнаружения, чтобы
например, избавиться от влияния помех.
Размер насадок
Дальность действия (Высота 3 м)
Насадка в сборе
Ø около 4,5 м
6/10
82585613
J:0082585613
20.03.2014
Датчик присутствия
