Подключение прибора

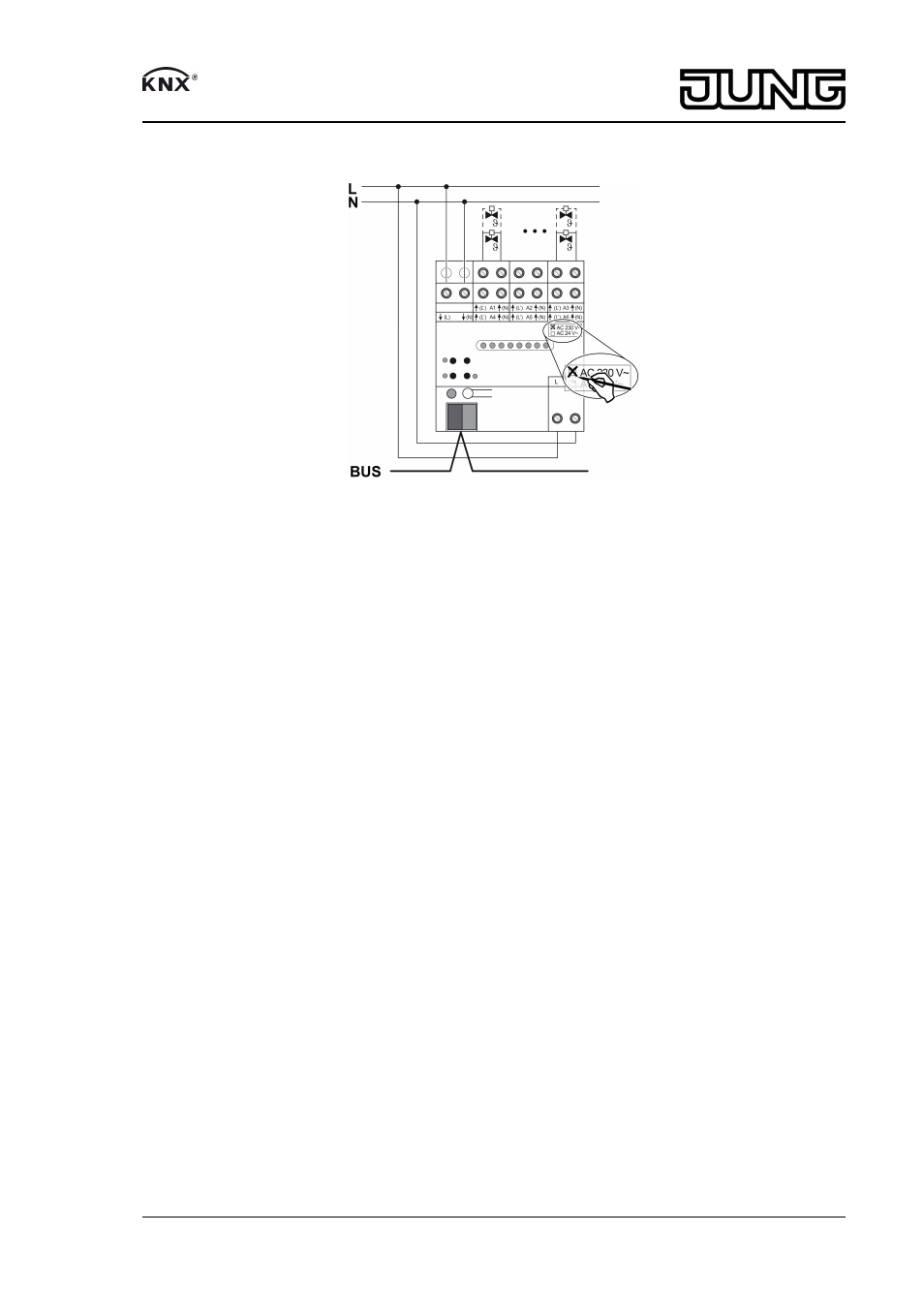

Рисунок 3: Подключение сервоприводов 230 В
Подключить ко всем выходам сервоприводы 230 В пер. тока или 24 В пер. тока.
К каждому выходу разрешается подключать только сервоприводы с такой же характери
стикой (без тока закрыт/открыт).
Подключение других видов нагрузки недопустимо.
Сервоприводы для помещений, чувствительных к низким температурам, подключить к
выходам A1 и A4 . При перегрузке они будут отключены в последнюю очередь.
Не превышать максимальное количество сервоприводом на выход (см. технические ха
рактеристики).
Соблюдать технические характеристики используемых сервоприводов.
Не соединять шлейфом нулевые провода от выходных клемм с другими приборами.
o
Сервоприводы 230 В пер. тока подключать согласно схеме подключений (рисунок 3).
o
Сервоприводы 24 В пер. тока подключать согласно схеме подключений (рисунок 4).
o
Подключить питание сервоприводов к клеммам 8(L) и 8(N) (1).
o
Подключить сетевое напряжение к клеммам (5).
o
Подключить провод шины с соединительной клеммой.
i
Устройство может иметь альтернативные источники питания: либо только напряже
ние шины, либо только сетевое напряжение.
Питание только от шины: настройки поведения при сбое шины не действуют. Выходы
переходят в обесточенное состояние.
Питание только от сети: возможно управление выходами с помощью кнопок или
включение запрограммированного аварийного режима.
6/9
82590303
J:0082590303
21.01.2015
Актуатор отопления, 6 каналов
