4 Управление
Элементы системы управления

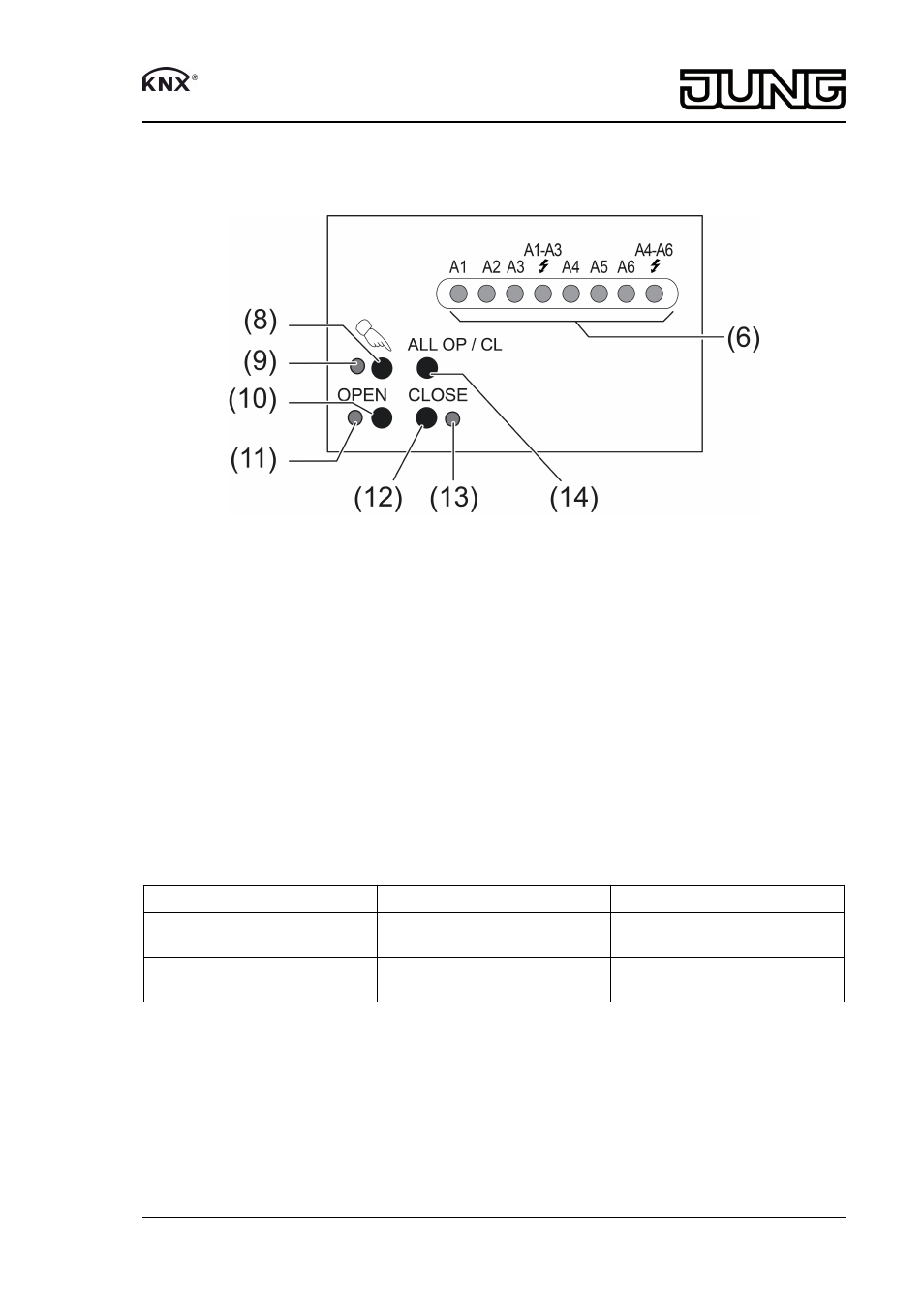

Рисунок 2: Элементы системы управления — обзор
(6) A1...A6: Светодиодные индикаторы состояния, выходы
ŋ13, ŋ46: Индикация "Перегрузка/короткое замыкание" для выходной группы
(8) Кнопка c – ручное управление
(9) Светодиод c – вкл: активен режим постоянного ручного управления
(10) Кнопка OPEN – открыть клапан
(11) Светодиод OPEN – вкл.: клапан открыт, ручное управление
(12) Кнопка CLOSE – закрыть клапан
(13) Светодиод CLOSE – вкл.: клапан закрыт, ручное управление
(14) Кнопка ALL OP / CL – функция центрального управления всех выходов: попеременно
открыть и закрыть все клапаны
Индикация состояния и поведение выходов
Светодиоды состояния A1...A6 (6) показывают, включен или выключен ток на соответ
ствующем выходе. Подключенные клапаны отопления и охлаждения открываются и за
крываются в соответствии с их характеристикой.
Сервопривод
Светодиод включен
Светодиод выключен
Закрыт без тока
Отопление/охлаждение
Клапан открыт
Выкл
Клапан закрыт
Открыт без тока
Выкл
Клапан закрыт
Отопление/охлаждение
Клапан открыт
Светодиод медленно мигает: выход в режиме ручного управления
Светодиод быстро мигает: выход заблокирован в режиме постоянного ручного упра
вления
Режимы работы
Шинный режим: управление при помощи сенсорных клавиш или других шинных
устройств
Кратковременный ручной режим: ручное управление на месте при помощи кнопочной
панели, автоматический возврат в шинный режим
Режим постоянного ручного управления: исключительно ручное управление на
устройстве.
