Инструкция по эксплуатации JUNG 2225WSU
Страница 6
Установите входящий в комплект крепежный кронштейн на подходящий столб или подхо
дящую стену.
Прилагаемые шланговые хомуты подходят для столбов диаметром не более 60 мм.
i
При монтаже на входящем в комплект крепежном кронштейне не устанавливайте
прилагаемое направляющее крыло.
o
Монтаж на столбе: закрепите крепежный кронштейн прилагаемыми хомутами на мон
тажном столбе.
o
Монтаж на стене: закрепите крепежный кронштейн подходящими винтами на стене,
используя сверлильные отверстия (рисунок 8).
o
Проведите кабель питания по нижней стороне крепежного кронштейна, а 7контакт
ный штекер просуньте через открытый патрубок на конце крепежного кронштейна.
o
Закрепите 7контактный штекер на подключении (7). Затяните резьбовое кольцо с
моментом затяжки не более 0,5 Нм.
o
Установите метеостанцию на крепежном кронштейне и выровняйте. Потайной винт
должен указывать на север.
o
Затяните потайной винт с моментом затяжки не более 0,6 Нм.
o
Проведите кабель питания через отверстие для кабеля в монтажной трубе.

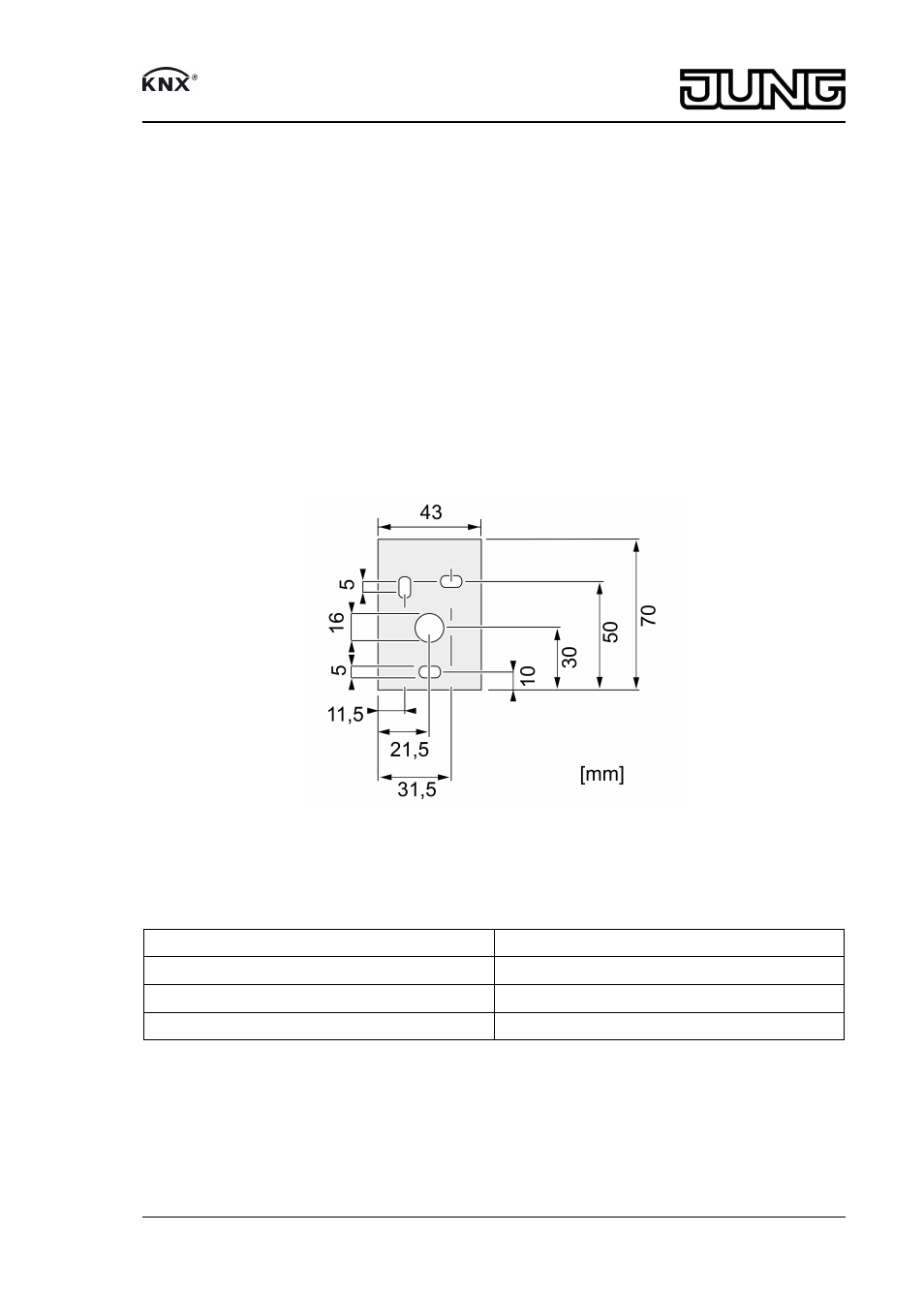

Рисунок 8: Крепежный кронштейн: размеры сверлильных отверстий
Монтаж и подключение прибора
o
Подключите кабель шины и кабель внешнего источника питания к кабелю питания.
Красный
KNX+
черный
KNX–
оранжевый
AC/DC 24 В ~/+
коричневый
AC/DC 24 В ~/–
i
Головка датчика пропускает свет. Поэтому не заклеивайте головку датчика и не де
лайте на ней никаких надписей.
6/9
82590113
j0082590113
20.04.2015
Погодная станция «универсальная»
