Инструкция по эксплуатации JUNG 2225WSU
Страница 5
Не эксплуатируйте прибор вблизи радиопередающих установок. Функционирование при
бора может быть нарушено.
i
В одну линию KNX можно подключать не более 3 метеостанций.
Устанавливайте метеостанцию без крепежного кронштейна на отдельно стоящем
столбе

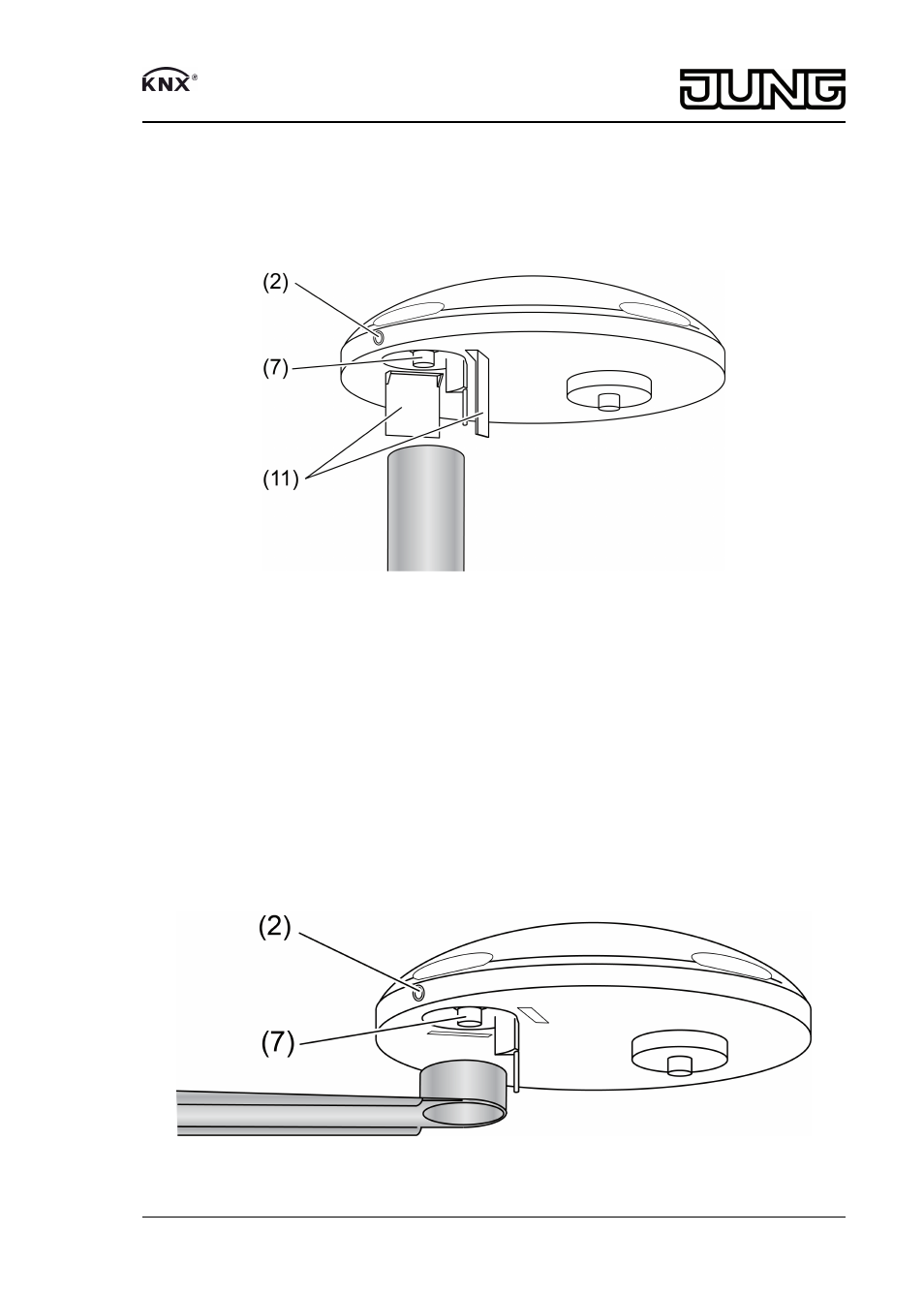

Рисунок 6: Монтаж на отдельно стоящем столбе без крепежного кронштейна
Используйте столб с наружным диаметром < 25 мм и внутренним диаметром > 19 мм.
o
Установите входящее в комплект поставки направляющее крыло (11) в предусмо
тренные пазы рядом с подключением (7).
i
При монтаже на столбе без направляющего крыла изза возникающей турбулентно
сти правильное измерение направления ветра невозможно.
o
Проведите кабель питания через столб.
o
Закрепите 7контактный штекер на подключении (7). Затяните резьбовое кольцо с
моментом затяжки не более 0,5 Нм.
o
Установите метеостанцию на столбе и выровняйте. Потайной винт (2) должен указы
вать на север.
o
Затяните потайной винт (2) с моментом затяжки не более 0,6 Нм.
Устанавливайте метеостанцию с крепежным кронштейном на столбе или стене
Рисунок 7: Монтаж с крепежным кронштейном
5/9
82590113
j0082590113
20.04.2015
Погодная станция «универсальная»
