Инструкция по эксплуатации JUNG 2096LUX
Страница 5
o
Зажимные пружины (12) установить в правильном положении, вставив их сзади в на
правляющие (2) до защелкивания (рисунок 5).
Монтаж и подключение устройства в коробки для скрытого монтажа.

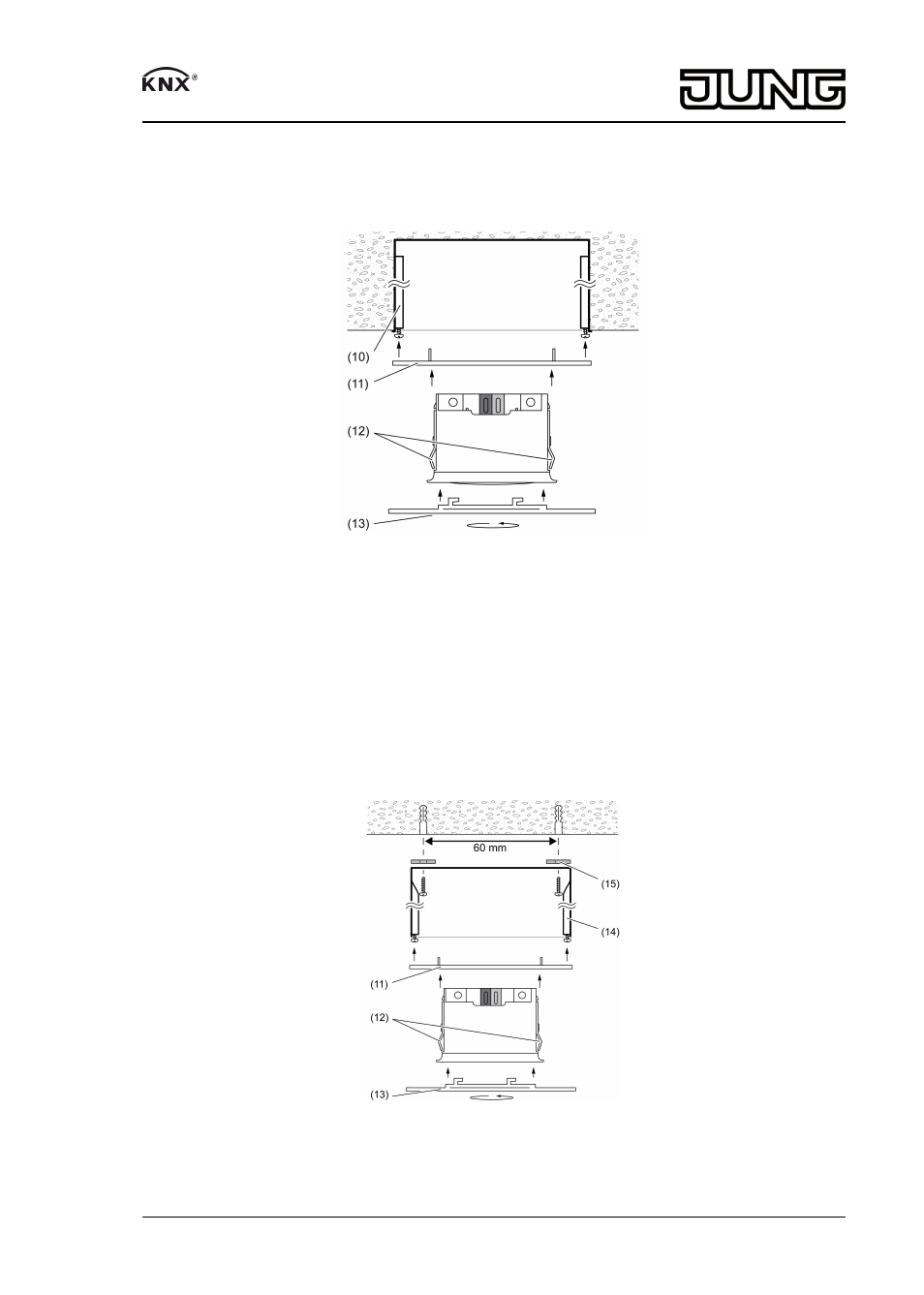

Рисунок 6
Коробка для скрытого монтажа (10) смонтирована на перекрытии помещения в предусмо
тренном для этого месте.
Пружинные скобы (3) сняты, а зажимные пружины (12) смонтированы.
o
Установить опорное кольцо (11) на коробку для скрытого монтажа (10).
o
Подключить провод шины с соединительной клеммой.
o
Зафиксировать регулятор освещенности в защелках опорного кольца (11).
o
Вставить большое декоративное кольцо (13) и повернуть по часовой стрелке.
Установка и подключение устройства в коробке для настенного монтажа
Рисунок 7
Использовать коробку (14) для настенного монтажа (см. комплектующие).
5/7
82589903
j0082589903
16.07.2015
Регулятор освещенности «мини»
