Инструкция по эксплуатации JUNG 2096LUX
Страница 4

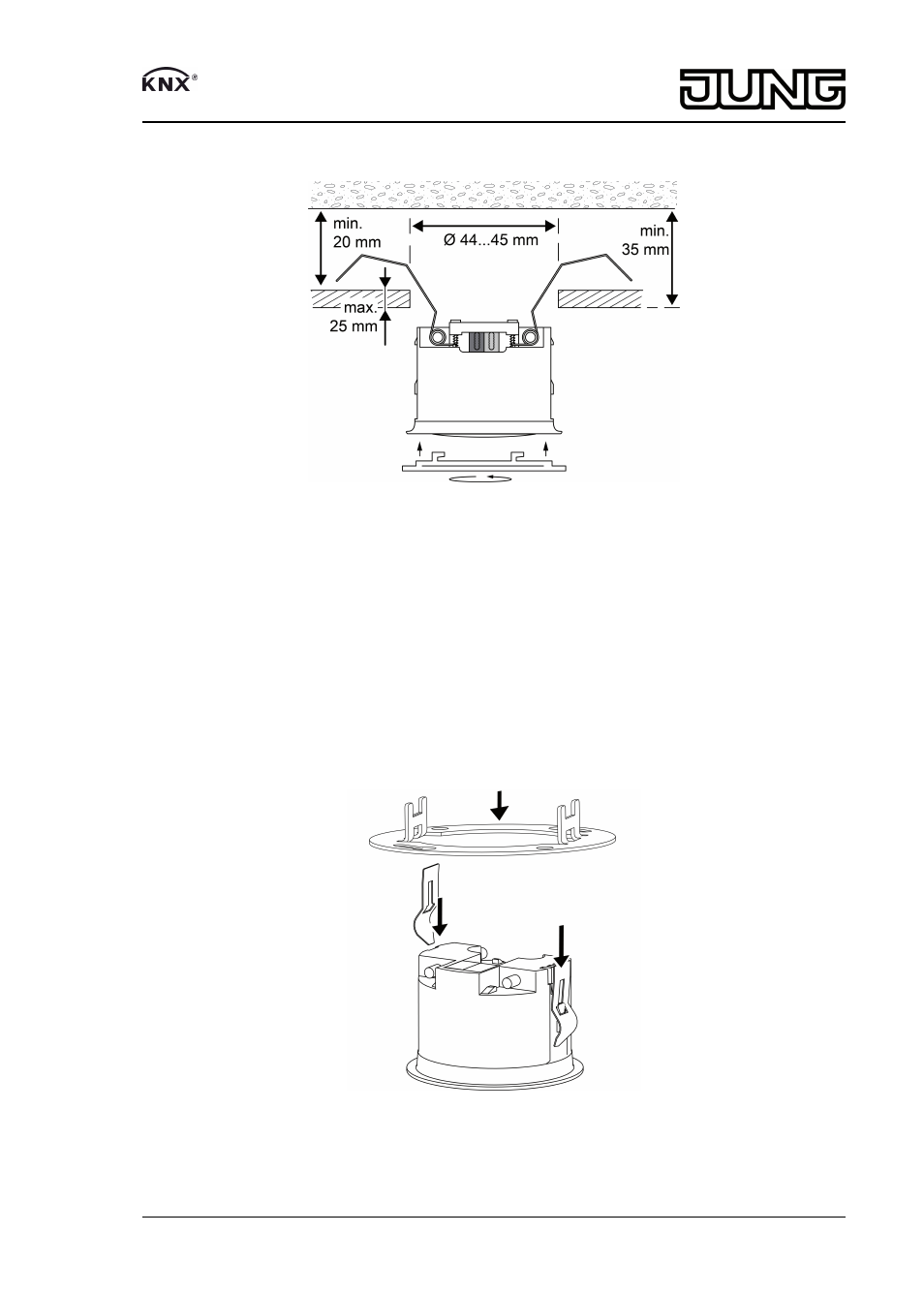

Монтаж прибора в подвесном потолке и его подключение
Рисунок 4
Пространство за подвесным потолком должно быть сухим.
Максимальная толщина подвесного потолка ок. 25 мм. Глубина монтажа мин. 35 мм. Рас
стояние от бетонного перекрытия до подвесного потолка мин. 20 мм.
Отверстие в перекрытии 44... 45 мм.
o
Подключить кабель шины.
o
Зафиксировать положение кабеля шины зажимом (7).
o
Отвести назад пружинные скобы (3) и вставить регулятор освещенности (1) в подвес
ной потолок.
o
Вставить декоративное кольцо (5) и повернуть по часовой стрелке.
Установка зажимных пружин для монтажа в коробке
Рисунок 5
Для монтажа в коробке для скрытого монтажа или коробке для настенного монтажа.
o
Снять пружинные скобы (3).
4/7
82589903
j0082589903
16.07.2015
Регулятор освещенности «мини»
