Настройка мехаНизироваННого резака
powermax
105
Руководство оператора
6-5
Изменение конфигурации с полноразмерного механизированного
резака на мини-резак
Конфигурацию механизированного резака можно изменить с полноразмерного резака на мини-резак путем
демонтажа муфты позиционирования.
Примечание. При изменении конфигурации резака с полноразмерного на мини-резак и одновременном
монтаже резака необходимо пропустить данный раздел и выполнить действия, указанные
в инструкциях на странице 6-7 Установка резака.
См. рисунки на стр. 6-4 Детали механизированного резака , поясняющие инструкции, которые необходимо
выполнить.
Примечание. При отсоединении и повторном соединении деталей резака необходимо убедиться,
что исходное взаимное положение головки резака и провода резака не нарушено.
Изменение положения головки резака в отношении провода резака может привести
к повреждениям.
1. Отсоедините провод резака от источника тока и снимите расходные детали резака.
2. Отвинтите корпус кабельного зажима от гайки и отведите корпус назад вдоль провода резака.
3. Отвинтите гайку кабельного зажима от муфты позиционирования и отведите гайку назад вдоль провода
резака.
4. Отвинтите муфту позиционирования от соединительного устройства.
5. Отвинтите соединительное устройство от соединительной муфты.
6. Отвинтите три винта с обращенной к расходным деталям стороны соединительной муфты и отвести
соединительную муфту от передней части корпуса резака.
7. Отсоедините соединительный провод для переключателя колпачкового датчика.
8. С помощью крестовой отвертки №2 выкрутите винт, которым контрольный провод резака закреплен
на его корпусе.

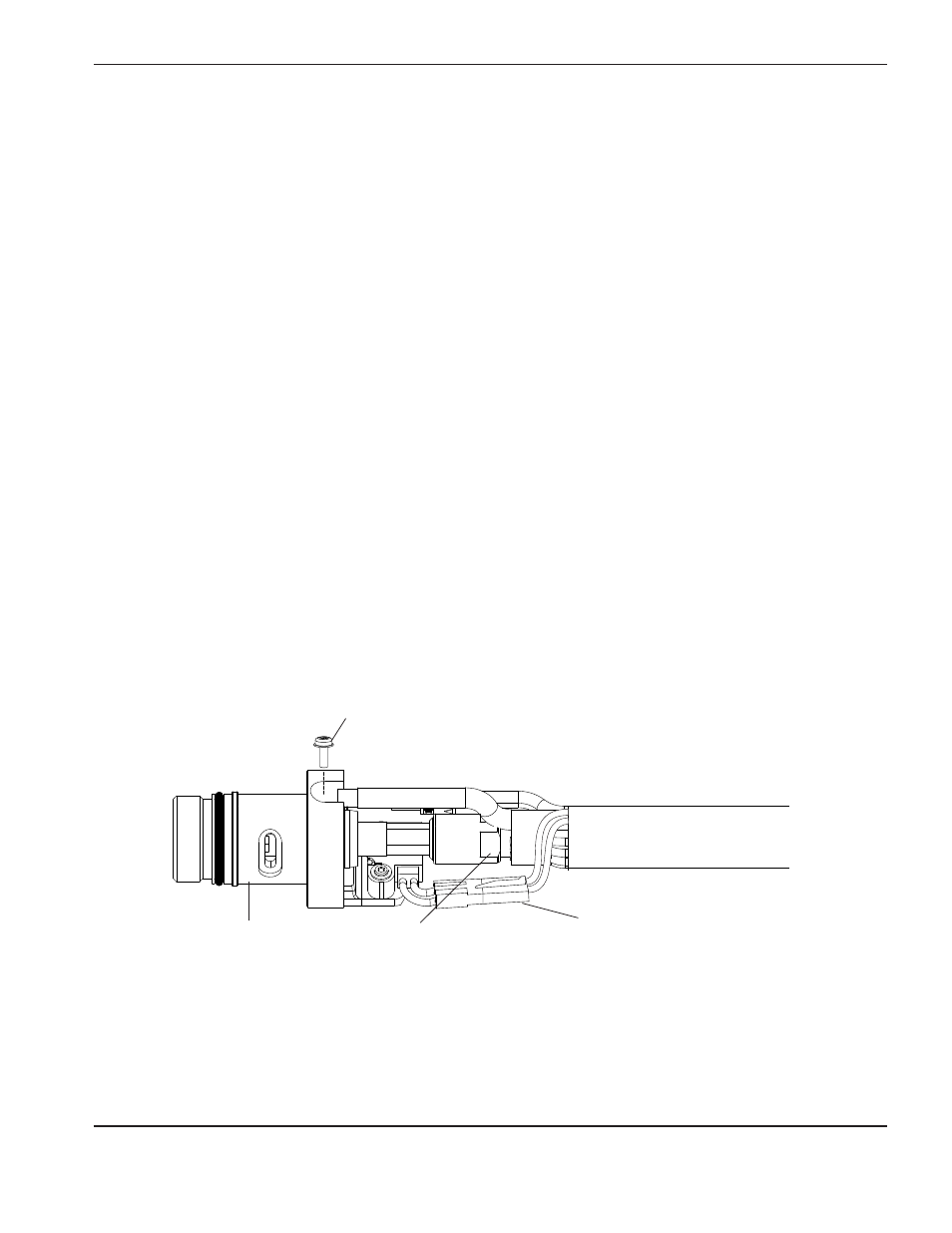

Штуцер для
шланга подачи
газа
Головка резака
Контактный винт
контрольного провода
Соединительный
провод для
переключателя
колпачкового
датчика
