4.2 Запрещается увеличивать давление сверх максимального расчетного давления
уплотнения.
4.3 Запрещается увеличивать температуру сверх максимальной расчетной
температуры уплотнения.
4.4 Запрещается эксплуатировать уплотнение при частотах вращения ниже
минимально допустимой (если это применимо к данному уплотнению).
4.5 Не допускается попадание масла и смазки на уплотнительные поверхности,
которые всегда должны быть чистыми и сухими.
4.6 Контроль при пуске. Давление в разделительную полость уплотнения подается
перед пуском насоса и в течение последующей эксплуатации полость всегда
находится под давлением. Для получения оптимальных эксплуатационных
характеристик не допускайте кавитации и работы насоса без жидкости. Перед
пуском залейте насос перекачиваемой жидкостью, открыв соответствующую
арматуру. Поддерживайте давление затворного газа даже когда насос не работает.
5 Ремонты
Перед установкой рабочего колеса насоса выполните мероприятия по технике
безопасности и т.д., указанные в 1.1.
• Закрепите монтажные скобы винтами с головкой.
• Отпустите установочные винты на фланце патрона уплотнения.
• Отрегулируйте зазоры рабочего колеса в соответствии с инструкциями
изготовителя.
• Затяните установочные винты на фланце патрона уплотнения.
• Отверните винты с головкой и снимите центрирующие лепестки. Сохраните эти
детали для последующего использования.
• Выполните пп. 2.7 - 2.9.
Рассматриваемое изделие - уплотнительное устройство, изготовленное с высокой
точностью. Эффективность работы уплотнения определяется его конструкцией и
размерными допусками. Для ремонта уплотнения должны использоваться только детали,
выпускаемые компанией Flowserve которые можно получить на наших многочисленных
складах. При заказе детали для замены укажите код детали и номер ведомости
материалов или сборочного чертежа.
При желании может быть проведен анализ работы уплотнения с целью разработки
рекомендаций по увеличению межремонтного периода. Рекомендуется регистрировать
данные по ресурсу уплотнения, условиям эксплуатации и состоянию самого уплотнения.
Форма А05.18 компании Flowserve является удобным руководством для анализа отказов
уплотнения. Рекомендуется иметь запасное уплотнение для сокращения длительности
остановов оборудования.
уплотняемого перекачиваемого продукта (давления в сальниковой камере).
Обратный клапан, расходомер (0 - 10 ст. фут3/ч, 0 - 5 ст. л/мин), устройство
сигнализации по понижению давления, фильтр (???5 мкм), игольчатый клапан и
дренажный клапан, показанные на рис. 7, являются дополнительными
устройствами и поставляются по отдельному заказу.
ПРИМЕЧАНИЕ: Для точных измерений и контроля манометр и устройство
сигнализации понижения давления должны находиться рядом с отверстиями
сальника.
Ни рис. 8 показана выпускаемая для двойных газовых уплотнений дополнительная
панель управления, включающая все перечисленные выше устройства. Ее
использование упрощает установку уплотнения.
3.3 Заглушите дренажное отверстие (рис. 4) или установите на нем запорный клапан.
4 Эксплуатация
Соблюдение нижеследующих рекомендаций обеспечит надежную и длительную работу
двойного газового уплотнения.
4.1 Не допускайте коррозию сверх допустимой нормы. Ваше уплотнение Flowserve
выполнено из материалов, стойких к воздействию большинства химикатов. Однако
не подвергайте уплотнение воздействую веществ, к которым его материалы не
имеют достаточной стойкости. Конструкционные материалы уплотнения указаны на
сборочном чертеже. Данные по стойкости материалов к химическим воздействиям
можно найти в публикации FTA101, Указания по выбору уплотнений.
7 6
Фильтр - тонкость
фильтрации 5 мкм
(по доп. заказу)
Отверстие для входа
затворного газа
Обратный клапан
(по доп. заказу)
Манометр
Регулятор
давления
Расходомер
0-10 ст. фут3/ч
(0-0.3 ст. м3/ч)
(по доп. заказу)
Игольчатый клапан
(по доп. заказу)
Сигнализация
понижения давления
(по доп. заказу)
Заглушка или
дренажный клапан

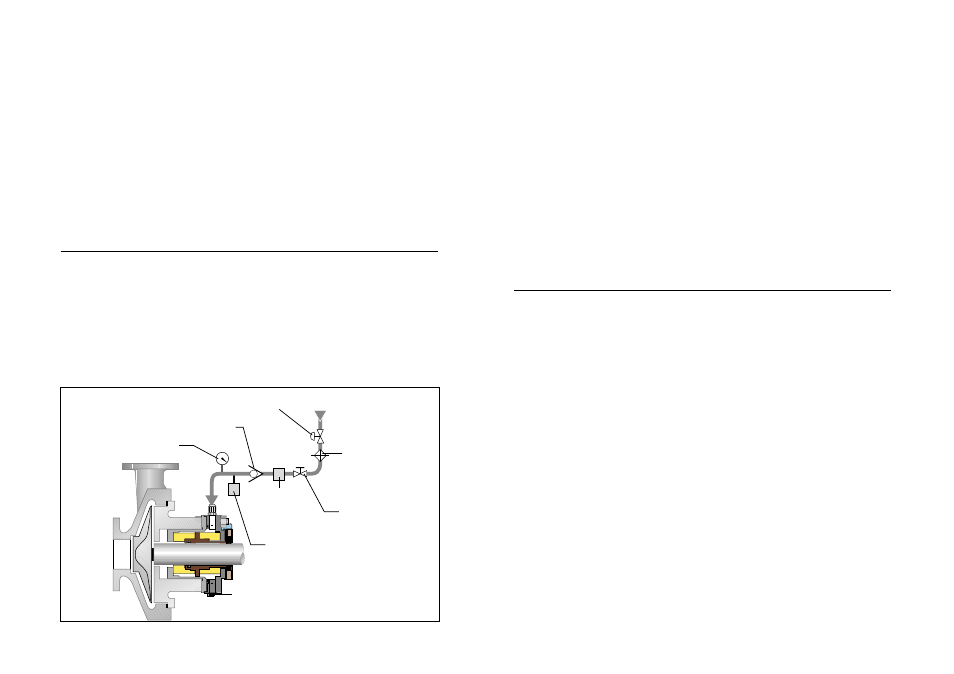

Рекомендуемая схема трубной обвязки двойного газового уплотнения Рисунок 8
