Установка
D3831-RU Ред. A GT400 Руководство пользователя
13
Подключение датчиков нагрузки к соединительному блоку

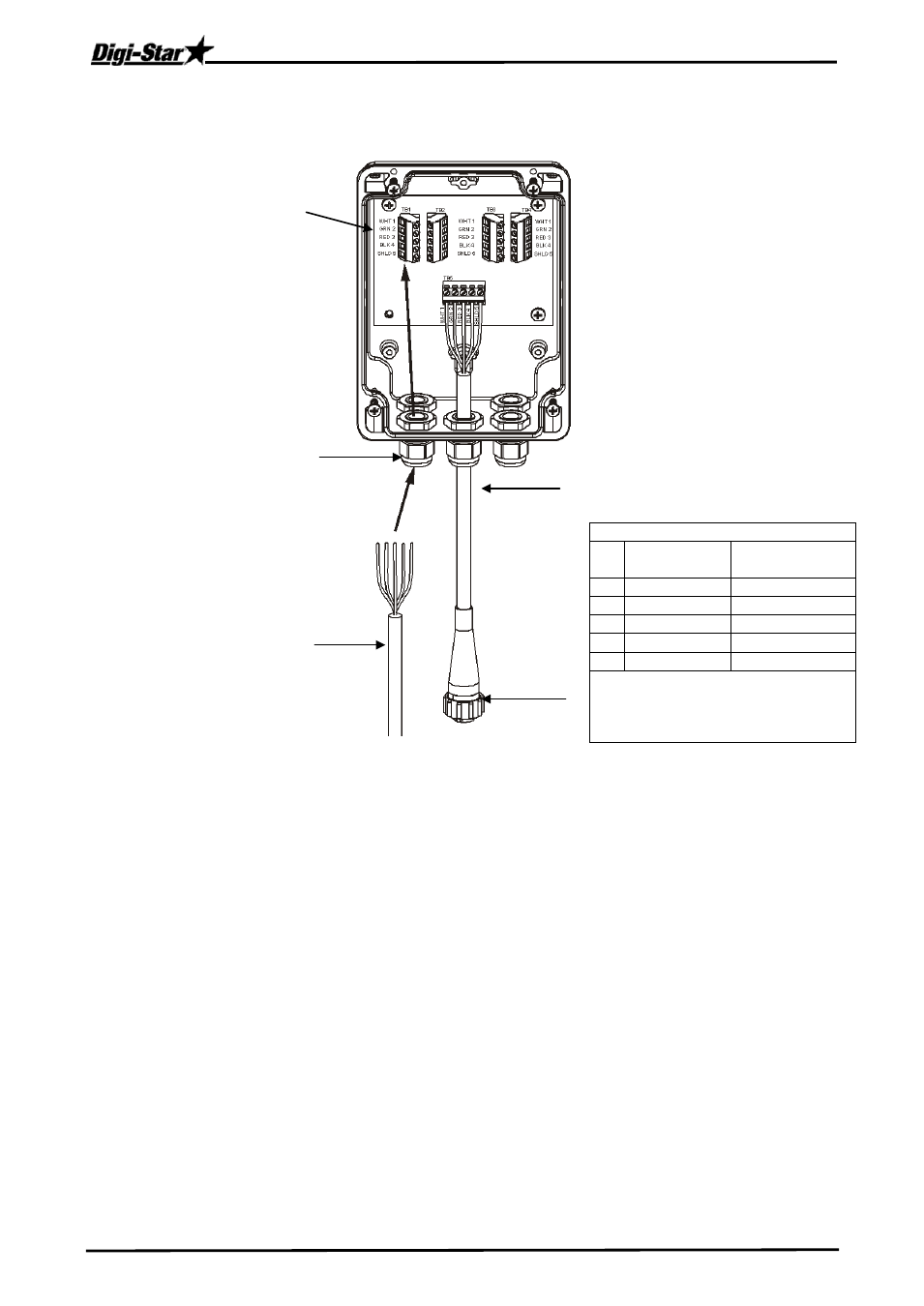

Рис. 3. Соединения соединительного блока
Подсоединение проводов
кабеля датчика нагрузки к
терминалам
Гайки для затягивания
Кабель датчика
нагрузки
Кабель соединительного блока
Цвета проводов соединителя AMP
Кон
такт
Цвет
Описание
1
Красный
Возбуждение +
2
Зеленый
Сигнал -
3
Белый
Сигнал +
4
Черный
Возбуждение -
4
Прозрачный
Экран
Подсоединить к нижней панели
индикатора взвешивания.
См. рис. 2.
Соединительный блок с 4
соединениями для датчиков
нагрузки
