Установка
D3831-RU Ред. A GT400 Руководство пользователя
11
УСТАНОВКА
Монтаж индикатора
МОНТАЖ НА РЕЙКУ
МОНТАЖ НА
БОКОВЫЕ НАКЛАДКИ
СТАНДАРТНОЕ КЛИНОВОЕ КРЕПЛЕНИЕ
КОД НОМЕР ДЕТАЛИ
ОПИСАНИЕ
A
403769
КРОНШТЕЙН – СТАНДАРТНЫЙ ВЕРХНИЙ МОНТАЖ
B
403980
КРОНШТЕЙН – МОНТАЖ НА РЕЙКУ
C
403770
КРОНШТЕЙН – МОНТАЖ НА БОКОВЫЕ НАКЛАДКИ
D
405069
БОЛТ-СКОБА, ¼-20 X 3.25 ZP
E
403771
МОДИФИЦИРОВАННЫЙ ПЛАСТИКОВЫЙ КЛИНОВОЙ
ЭЛЕМЕНТ
F
405124
КРОНШТЕЙН ДЛЯ КЛИНОВОГО МОНТАЖА, В Т. Ч. БОЛТЫ-
СКОБЫ И ГАЙКИ
G
405084
ГАЙКА, ¼-20, ВЕРХНИЙ ЗАПОРНЫЙ ФЛАНЕЦ
Монтаж на подставку RAM (дополнительно)
ПОДСТАВКА RAM ОСНОВА ДЛЯ БОЛТА-
СКОБЫ
ПОВОРОТНЫЙ ФИКСАТОР
КОД
НОМЕР
ДЕТАЛИ
ОПИСАНИЕ
A
403180
ПОДСТАВКА RAM
B
403179
МОНТАЖНАЯ ОПОРА 1 ДЮЙМ, КРУГЛЫЙ БОЛТ-СКОБА
C
404230
ВАКУУМНАЯ ЧАШКА RAM W/ПОВОРОТНЫЙ ФИКСАТОР

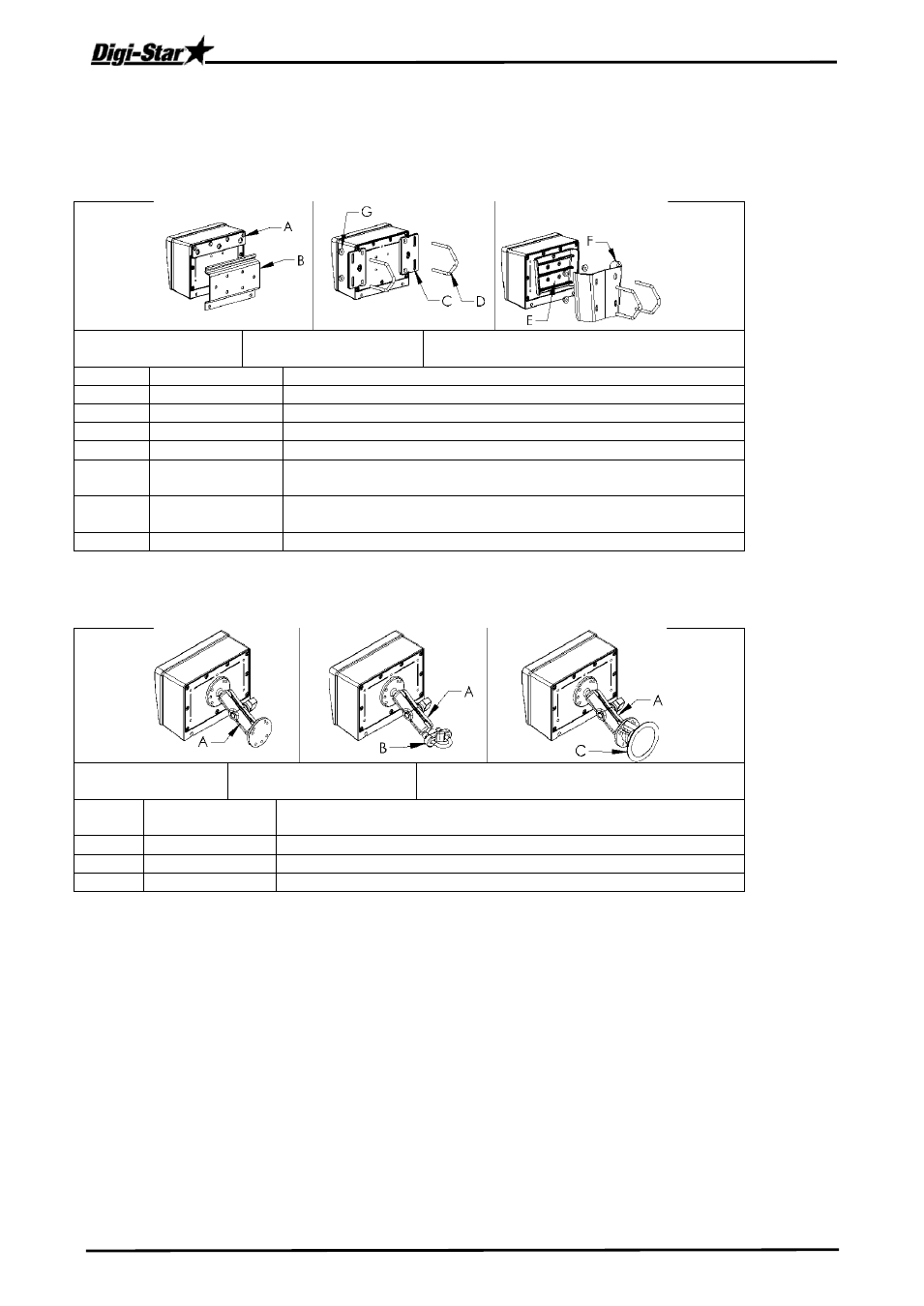

Рис. 1. Монтаж индикатора
