Страница 40
Инсталляция
D3715-GB Rev A Руководство по эксплуатации EZ3600
Стр. 37

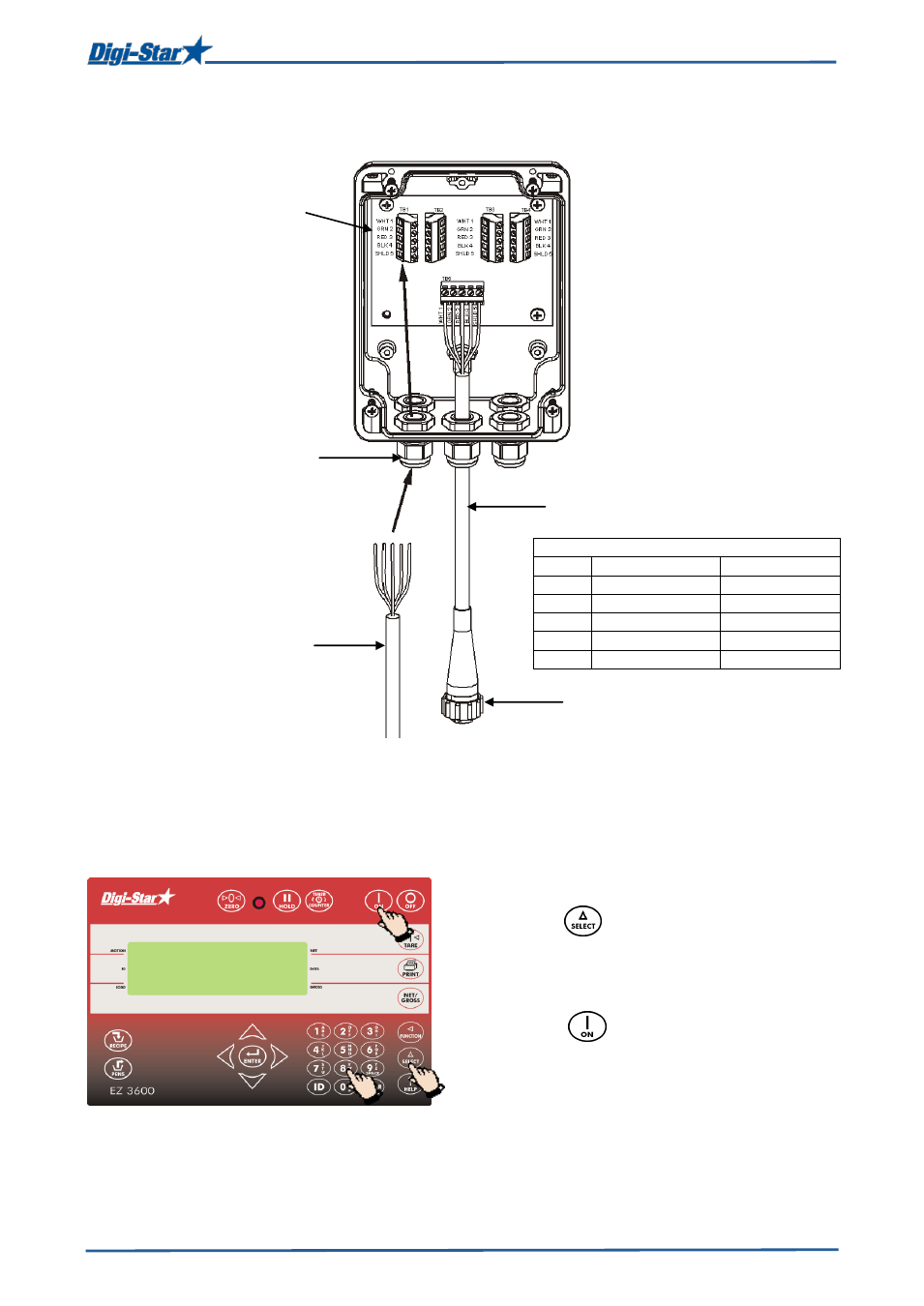

Подключение тензодатчиков к соединительной коробке
Рис. 4: Подключение соединительной коробки
Изменение кода установки и калибровки
[
SETUP] & [CAL]
1.
Введите 871.
2.
Нажмите .
3.
Индикатор системы взвешивания на
короткое время выводит текст
SETUP,
далее 6-значный код
.
Введите новый код.
4.
Нажмите
.
Аналогичная процедура применяется для
изменения кода калибровки
CAL с
использованием кода 872.
Затяните гайки
Кабель тензодатчика
Кабель соединительной
коробки
Подключить к разъему нижней
панели индикатора. См. рис. 3.
1/3
2
SETUP
4
3
Подключение кабелей от
тензодатчиков к
терминалам.
Цвет проводов
Контакт Цвет
Описание
1
Красный
Питание +
2
Зеленый
Сигнал -
3
Белый
Сигнал +
4
Черный
Питание -
4
Прозрачный
Защита
Соединительная коробка с
разъемами для 4
тензодатчиков
