Инсталляция
D3715-GB Rev A Руководство по эксплуатации EZ3600
Стр. 36
Подключение кабелей

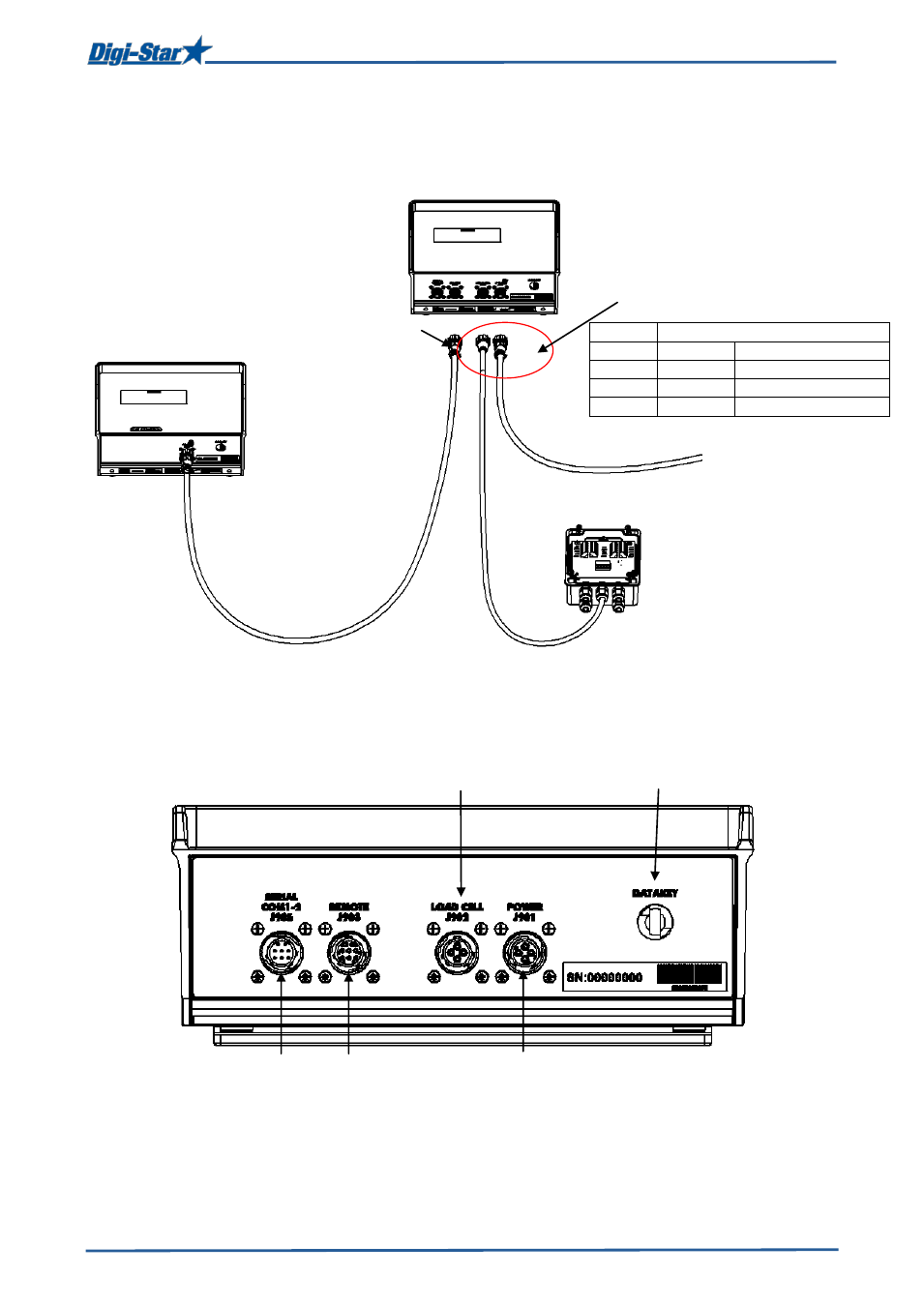

Рис. 2: Схема подключения индикатора системы взвешивания
Рис. 3: Разъемы на нижней панели
Удаленный дисплей (опция)
См. рис. 4: Подключение
соединительной коробки
Кабель питания
См. рис. 1
Индикатор
Разъем для
цифрового
входа/выхода
(
опция)
Разъем для
удаленного
дисплея (опция)
Разъем кабеля
питания
Разъем для
соединительной
коробки
Гнездо DataKey
Контакт к 12 В прямой ток питания **
1
Красный + 12 В прямой ток
2
Черный
Земля/Масса
3
Рыжий
Реле выход
4
Синий
Удаленный вход
**
Цвета проводов в данной таблице применимы
только к стандартным кабелям Digi-Star.
