Установка
D3895-RU Rev B EZ2500 руководство пользователя 18

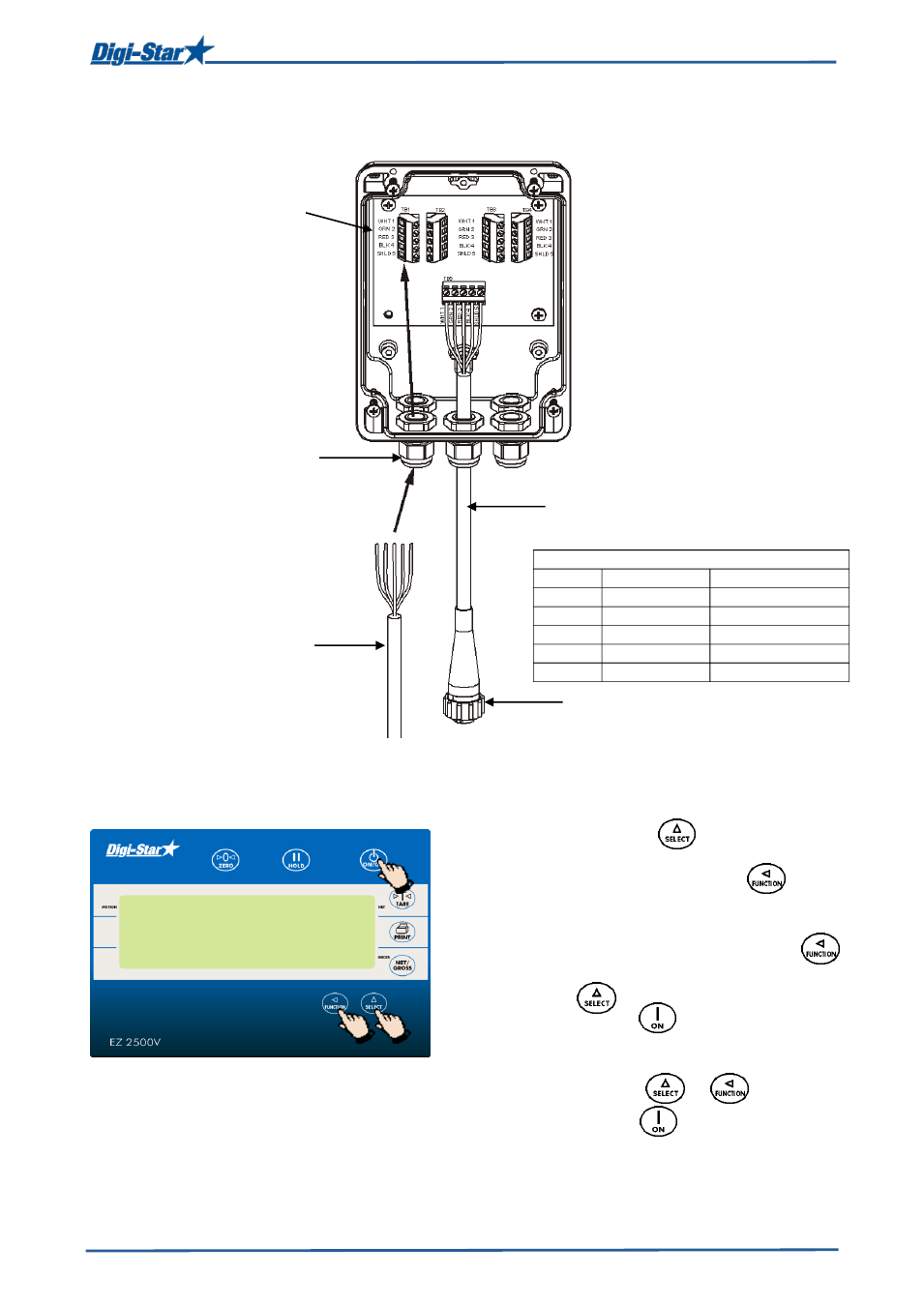

Подключение датчиков нагрузки к соединительному блоку
Рис. 4. Соединения соединительного блока
Изменение номеров настройки и калибровки
[SETUP] & [CAL]
1.
Нажимать клавишу пока не
отобразится надпись SETUP.
2. Нажать и удерживать клавишу 3
секунды.
3. Отображается номер настройки (SETUP)
из шести цифр. С помощью клавиши
выбрать цифру для изменения. Нажать
клавишу , чтобы изменить цифру.
4. Нажать клавишу , чтобы сохранить
номер настройки. На дисплее
отображается номер калибровки (CAL). С
помощью клавиш и изменить
5. Нажать клавишу , чтобы сохранить
номер калибровки и вернуться в режим
веса брутто.
Подсоединение проводов
кабеля датчика нагрузки к
терминалам.
Гайки для затягивания
Кабель датчика
нагрузки
Кабель соединительного блока
Цвета проводов
Контакт Цвет Описание
1 Красный Возбуждение +
2 Зеленый Сигнал -
3 Белый Сигнал +
4 Черный Возбуждение -
4 Прозрачный Экран
Соединительный блок с 4
соединениями для датчиков
нагрузки
Подсоединить к нижней панели
индикатора взвешивания. См. рис 3
1/3 2
SETUP 4/5
3
