Установка
D3895-RU Rev B EZ2500 руководство пользователя
17
Подсоединение кабелей

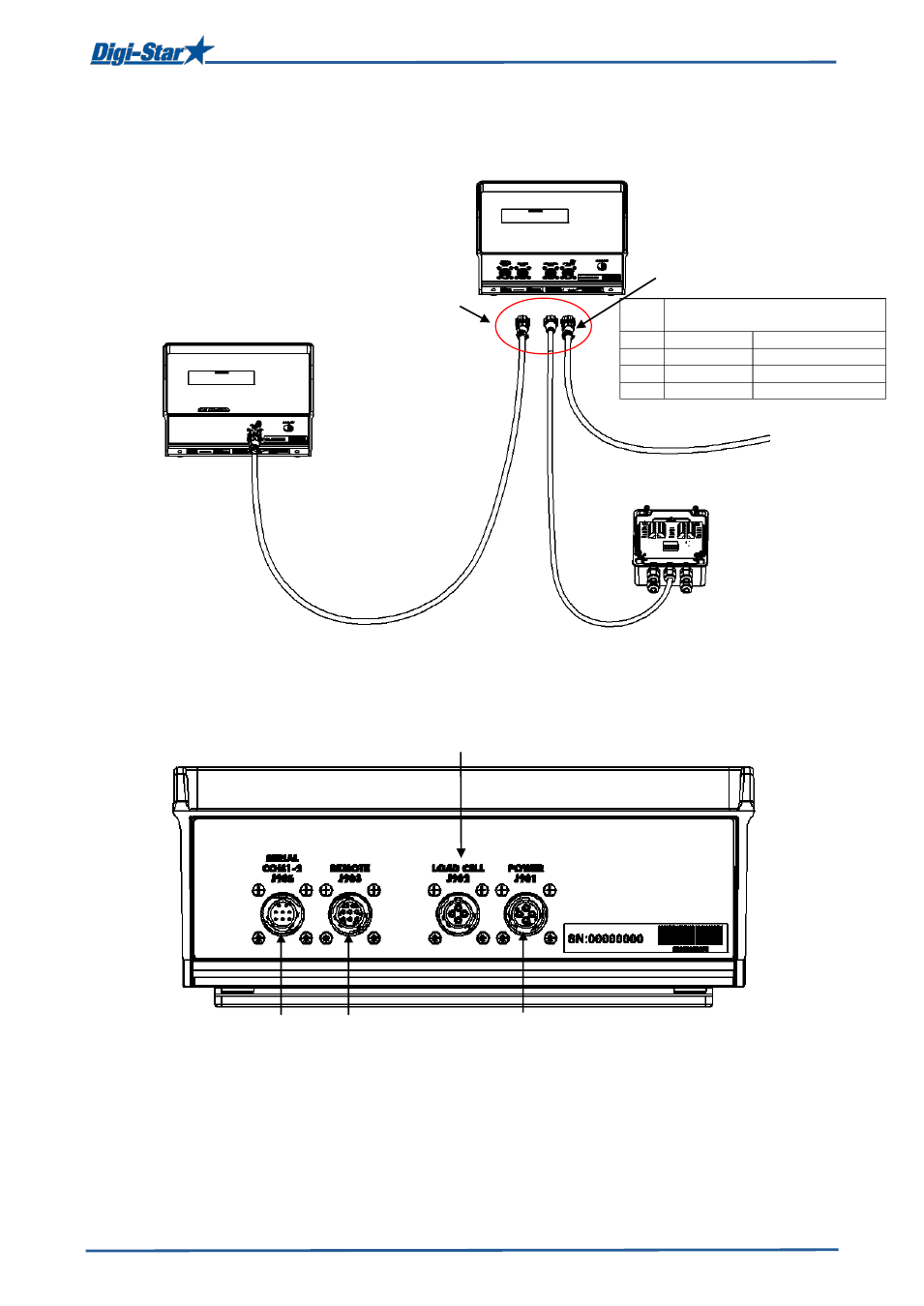

Рис. 2. Схема соединений индикатора взвешивания
Рис. 3. Кабельные соединения нижней панели
Дистанционный дисплей
(опция)
См. рис 4: Соединения
соединительного блока
Кабель электропитания
См. рис 1
Индикатор взвешивания
Соединение
для цифрового
ввода-вывода
(опция)
Соединение для
дистанционного
дисплея
(опция)
Соединение для кабеля
электропитания
Соединение для соединительного блока
Кон-
такт
Для электропитания 12 В пост.
тока**
1
Красный
+ 12 В пост. тока
2
Черный
Заземление/корпус
3
Оранжевый
Вывод реле
4
Синий
Внешняя тарировка
**
Цвета проводов, указанные в этой таблице,
относятся только к стандартным кабелям Digi-
Star.
