Установка
D3709-RU Rev B EZ2400(V) — руководство пользователя
20

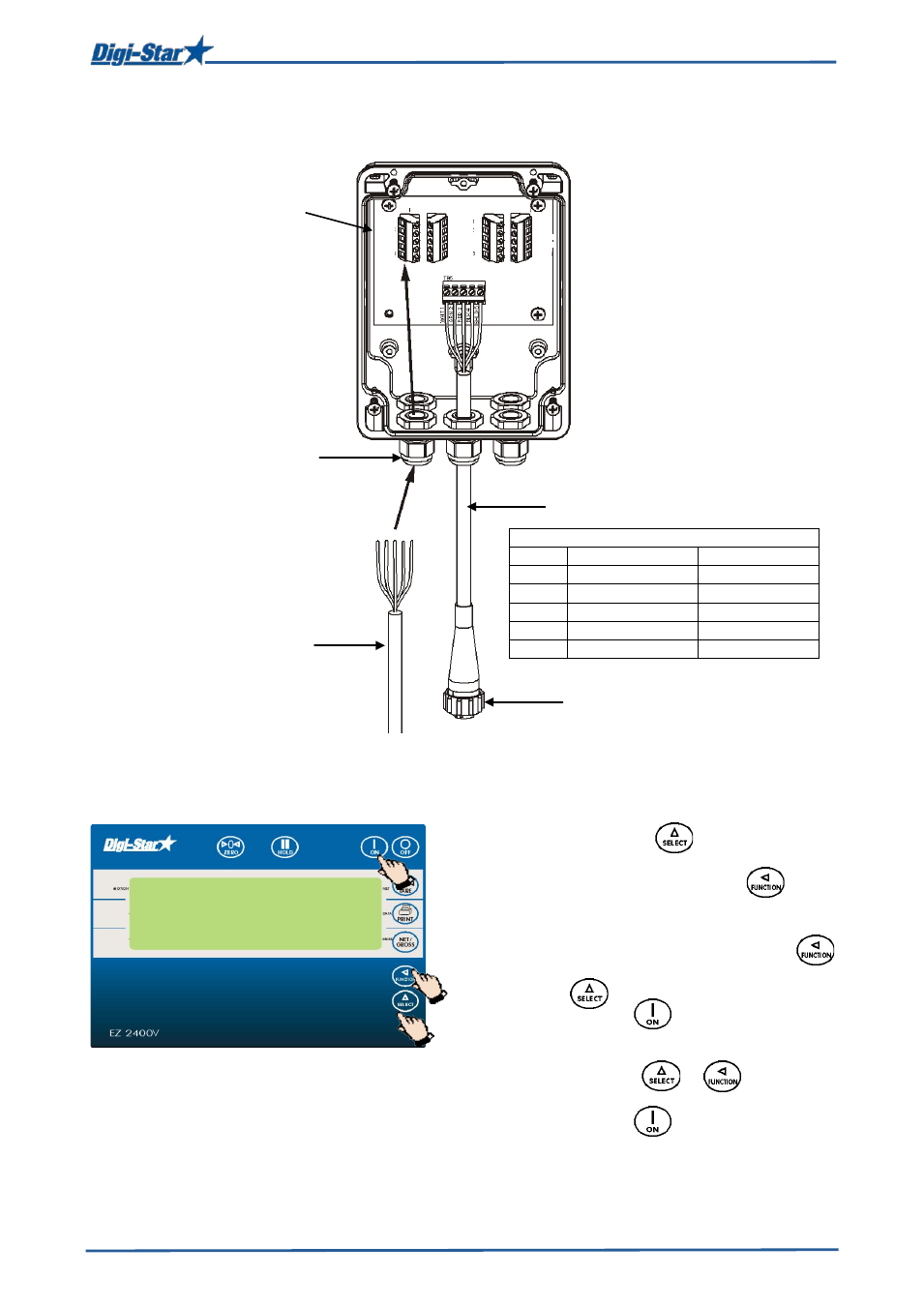

Подключение датчиков нагрузки к соединительному блоку
Рис. 4. Соединения соединительного блока
Изменение номеров настройки и калибровки
[
SETUP] & [CAL]
1.
Нажимать клавишу пока не
отобразится надпись SETUP.
2.
Нажать и удерживать клавишу 3
секунды.
3.
Отображается номер настройки (SETUP)
из шести цифр. С помощью клавиши
выбрать цифру для изменения. Нажать
клавишу , чтобы изменить цифру.
4.
Нажать клавишу , чтобы сохранить
номер настройки. На дисплее
отображается номер калибровки (CAL). С
помощью клавиш и
изменить
номер калибровки
(CAL).
5.
Нажать клавишу , чтобы сохранить
номер калибровки и вернуться в режим
веса брутто.
Подсоединение проводов
кабеля датчика нагрузки к
терминалам.
Гайки для затягивания
Кабель датчика
нагрузки
Кабель соединительного блока
Цвета проводов
Контакт
Цвет
Описание
1
Красный
Возбуждение +
2
Зеленый
Сигнал -
3
Белый
Сигнал +
4
Черный
Возбуждение -
4
Прозрачный
Экран
Соединительный блок с 4
соединениями для датчиков
нагрузки
Подсоединить к нижней панели
индикатора взвешивания. См. рис
3
1/3
2
SETUP
4/5
3
БЕЛ. 1
ЗЕЛ. 2
КРАС. 3
ЧЕРН. 4
ЭКР. 4
БЕЛ. 1
ЗЕЛ. 2
КРАС. 3
ЧЕРН. 4
ЭКР. 4
БЕЛ. 1
ЗЕЛ. 2
КРАС. 3
ЧЕРН. 4
ЭКР. 4
БТ1
БТ2
БТ3
БТ4
