Установка
D3709-RU Rev B EZ2400(V) — руководство пользователя 19
Подсоединение кабелей

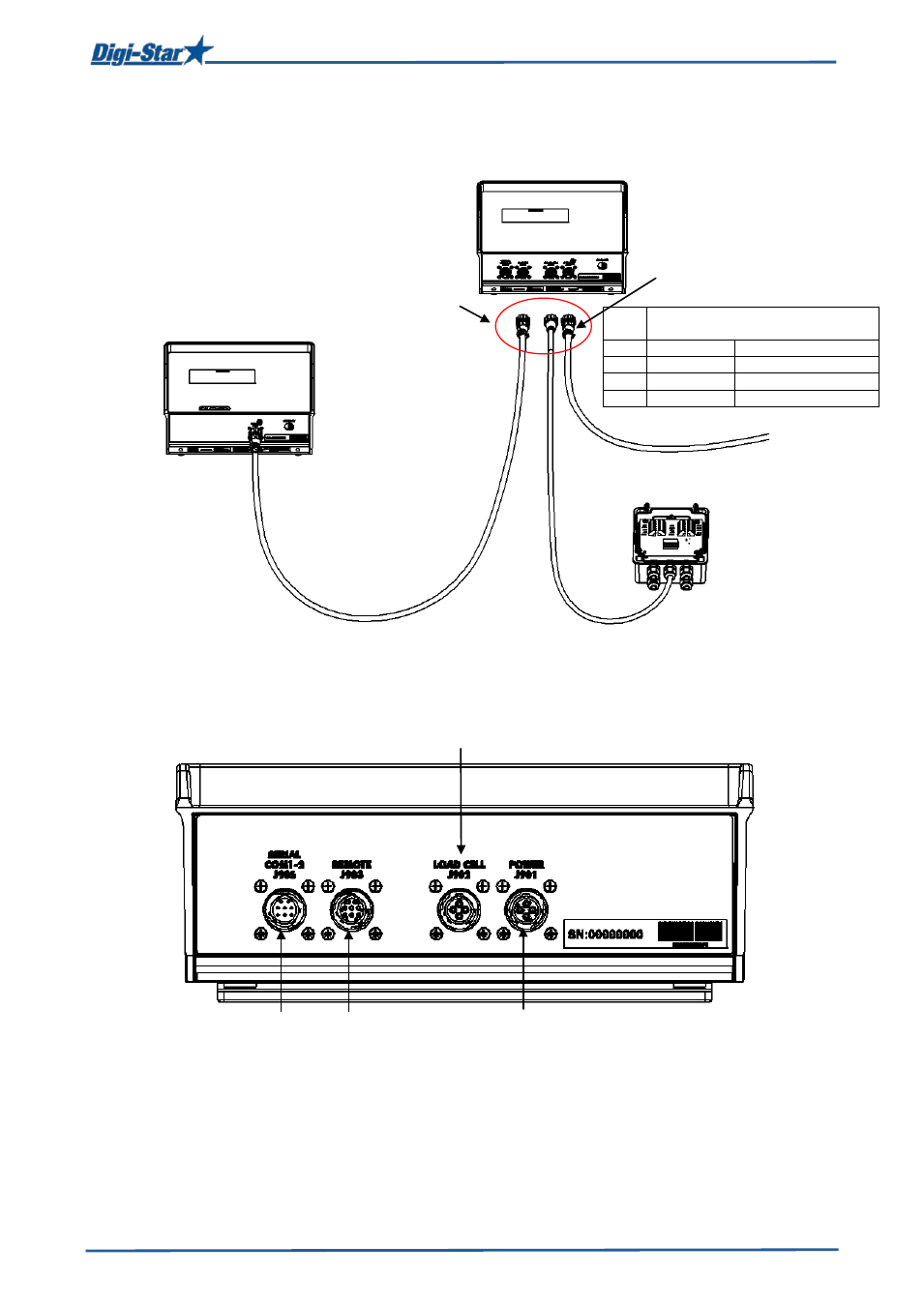

Рис. 2. Схема соединений индикатора взвешивания
Рис. 3. Кабельные соединения нижней панели
Дистанционный дисплей
(опция)
См. рис 4: Соединения
соединительного блока
Кабель электропитания
См. рис 1
Индикатор взвешивания
Соединение
для цифрового
ввода-вывода
(опция)
Соединение для
дистанционного
дисплея
(опция)
Соединение для кабеля
электропитания
Соединение для соединительного блока
Кон-
такт
Для электропитания 12 В пост.
тока**
1
Красный + 12 В пост. тока
2
Черный Заземление/корпус
3
Оранжевый Вывод реле
4
Синий Внешняя тарировка
** Цвета проводов, указанные в этой таблице,
относятся только к стандартным кабелям Digi-Star.
