Инструкция по эксплуатации Cybex 12140 VR3 Prone Leg Curl
Страница 12
Руководство пользователя для Cybex
12

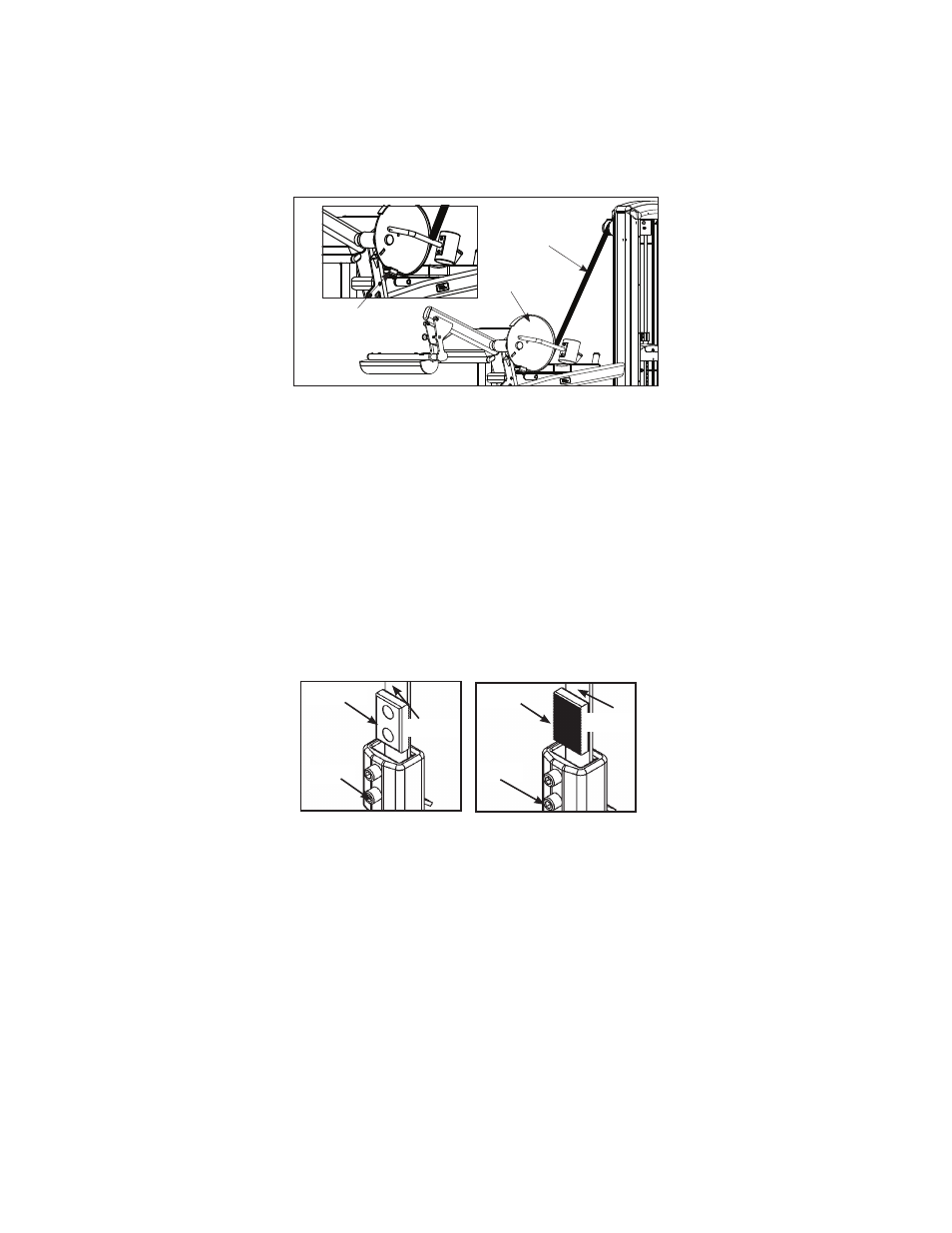

Прокладка ремня
1. Удалите трос-стяжку, которой зафиксирован ремень.
2. Протяните ремень вниз и пропустите его вдоль кулачка.
Ремень
Кулачок
Зажимная
планка ремня
3. Пропустите ремень через отверстие в зажимной планке ремня.
4. Ремень должен быть проложен по верхней поверхности скобы шкива вниз к верхней весовой
пластине.
5. Поднимите верхнюю весовую пластину и проверьте, чтобы положение зажима ремня (наверху
весовой пластины) правильно соответствовало верхней части скобы шкива.
6. Протяните ремень через разрез в зажиме ремня.
7. Убедитесь в том, что ремень и вставка установлены правильно. Не устанавливайте вставку в
обратном направлении.
Правильная прокладка ремня Неправильная прокладка ремня
Опора
Вставка
Опора
Ремень
Вставка
Ремень
8. Сильно потяните ремень и закрепите его на зажиме при помощи двух наборов винтов.
9. Затяните винты с усилием 300-350 фунт-дюйм.
10. Для проверки правильности установки поместите стержень весовых пластин в каждую из них.
11. Имитируйте работу, поднимая и опуская верхнюю весовую пластину без выбора какого-либо
сопротивления.
12. Для проверки правильности установки поместите стержень весовых пластин в каждую из них.
13. Поднимите и опустите верхнюю весовую пластину (без выбора какого-либо сопротивления).
14. Проверьте плавность перемещения ремня, а также правильность его прокладки от верхней
скобы шкива до зажима ремня.
15. Поверните ручку выбора веса в положение 0 фунтов или 0 кг.
