Руководство пользователя для Cybex

3. Протяните ремень через разрез в зажиме ремня.
4. Убедитесь в том, что ремень и вставка установлены правильно. Не устанавливайте вставку в

обратном направлении.

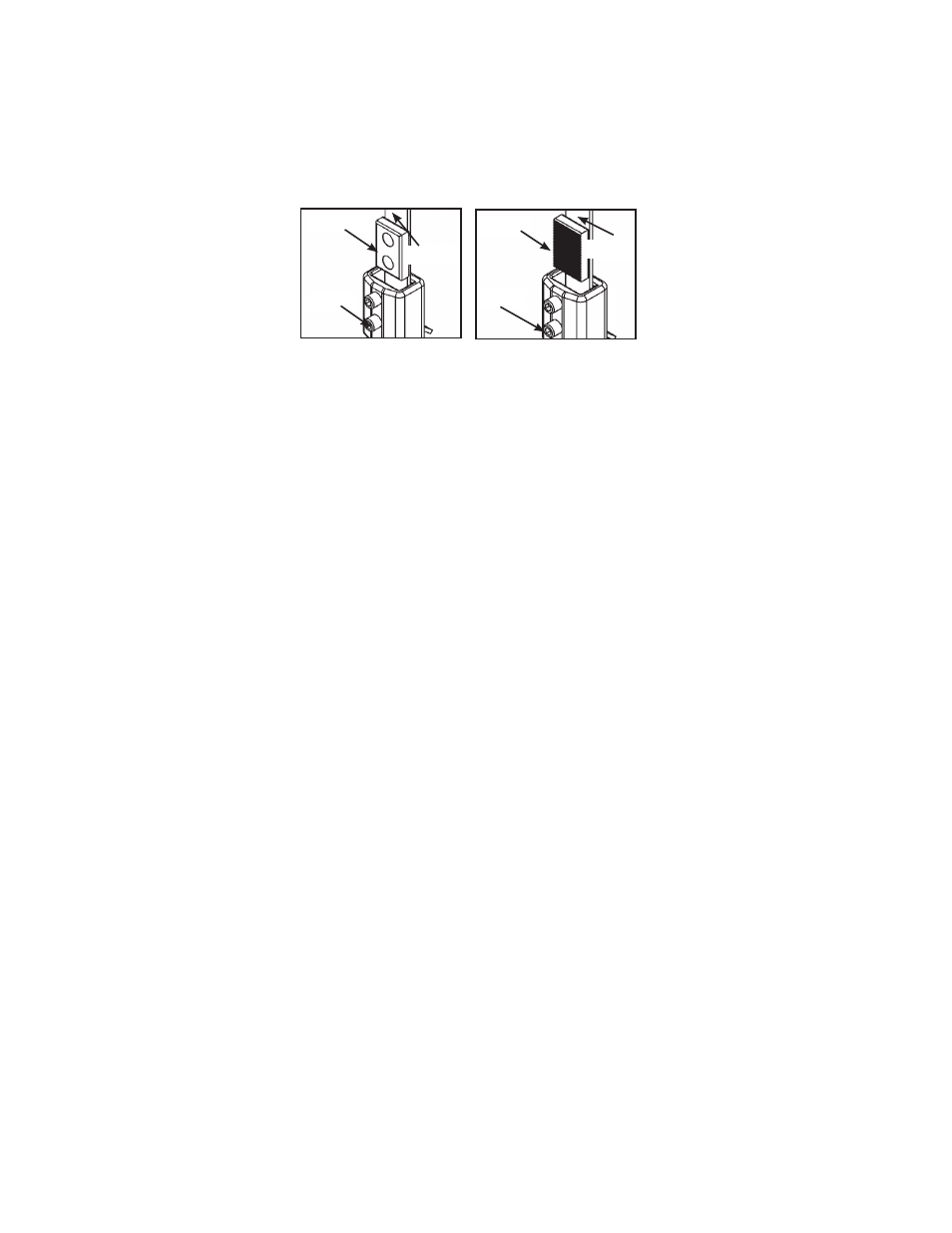

Правильная прокладка ремня Неправильная прокладка ремня

Опора

Вставка

Опора

Ремень

Вставка

Ремень

5. Сильно потяните ремень и закрепите его на зажиме при помощи двух наборов винтов.
6. Затяните винты с усилием 300-350 фунт-дюйм.
7. Для проверки правильности установки поместите стержень весовых пластин в каждую из них.
8. Имитируйте работу, поднимая и опуская верхнюю весовую пластину без выбора какого-либо

сопротивления.

9. Для проверки правильности установки поместите стержень весовых пластин в каждую из них.

10. Поднимите и опустите верхнюю весовую пластину (без выбора какого-либо сопротивления).

11. Проверьте плавность перемещения ремня, а также правильность его прокладки от верхней

скобы шкива до зажима ремня.

12. Поверните ручку выбора веса в положение 0 фунтов или 0 кг.

Установка заднего крепежного обода

1. Установите крепежный обод в соответствующем положении.
2. Начиная с нижней части, замените два винта BHSCS, чтобы закрепить нижнюю

поддерживающую скобу на крепежном ободе.

3. Установите, но не затягивайте оставшиеся винты BHSCS, которыми крепится крепежный обод.
4. Затяните все винты BHSCS.
