В соответствии с Американским законом об инвалидах (ADA) как минимум возле одного из
тренажеров каждого вида должно иметься свободное место размером не менее 30 на 48
дюймов (76 на 122 см) со свободным проходом к нему. Если такое свободное место окружено
с трех сторон (например, стенами или оборудованием), то его размер должен составлять 36 на
48 дюймов (91 на 122 см).
Около всех остальных тренажеров должно иметься свободное пространство размером 23
дюйма (58 см) в месте доступа к тренажеру.
Среди размеров, приведенных в инструкциях по сборке, которые содержатся в данном
руководстве, имеются максимальные размеры установочной поверхности (используемой).
•
Вблизи места установки не должно быть источников высокой влажности, например, парных,
саун, бассейнов. Данное устройство предназначено для эксплуатации при относительной
влажности от 30 % до 75 %.
Воздействие водяного пара, соединений хлора и/или брома может оказать негативное влияние
на электронные и другие компоненты устройства.
•
Температура в месте эксплуатации должна поддерживаться в диапазоне от 50 °F (10 °C) до
104 °F (40 °C
Необходимые инструменты
• Шестигранный ключ, 7/32”
• Шестигранный ключ, 1/8”
• Машинное масло средней плотности
• Динамометрический ключ
• Ключ, 3/4”
Процедура сборки
Эта процедура выполняется вдвоем.
Перед сборкой устройства внимательно прочтите и поймите все инструкции. Внимательно проверьте
все компоненты. В случае обнаружения повреждений см. раздел данного руководства «Обслуживание
клиентов». В этом разделе описаны процедуры возврата, замены и повторного заказа деталей.

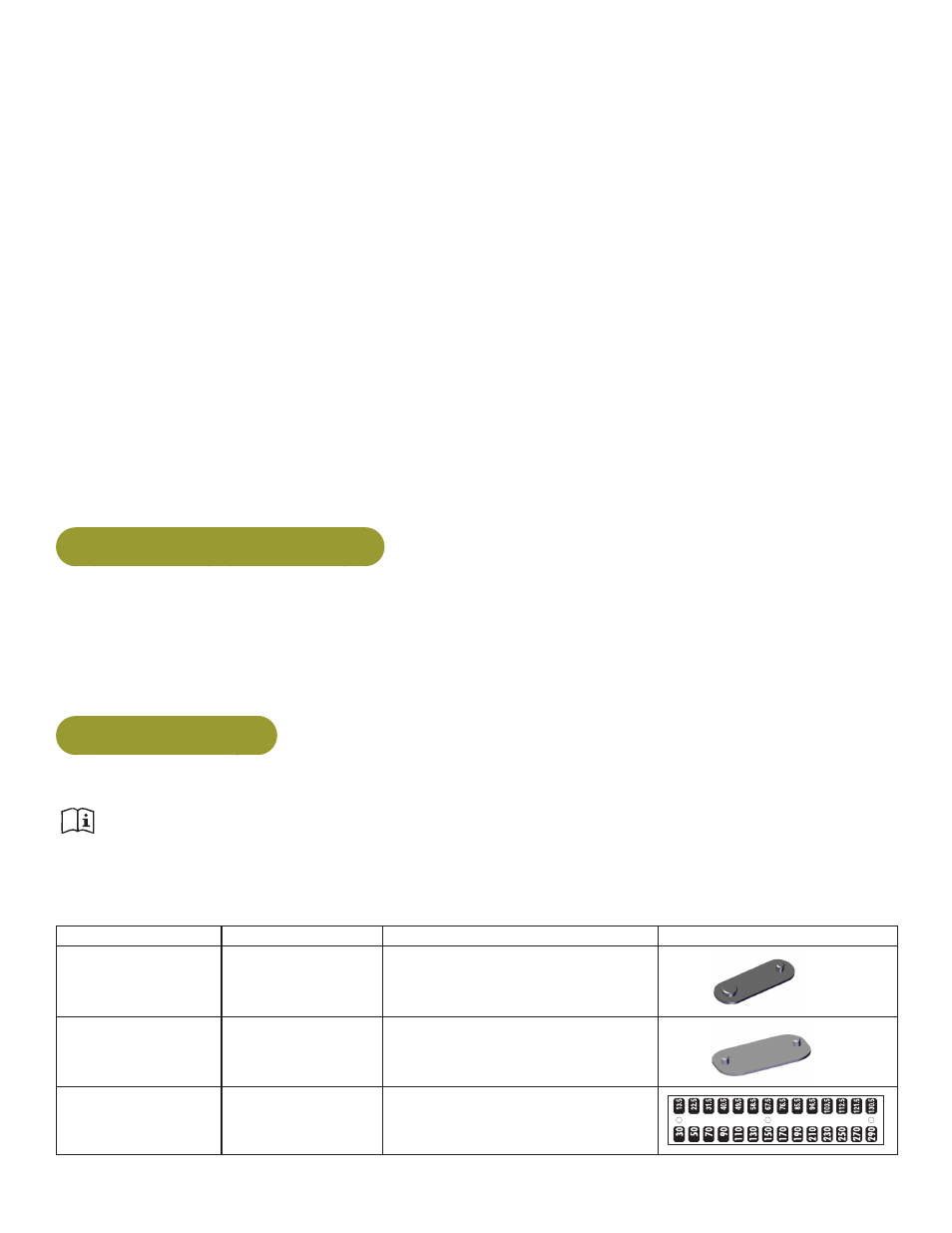

Проверьте наличие деталей по указанному ниже списку
Кол-во
Номер компонента
Описание
Схема
3
12090-322
Подкладка под опору
1
12000-345
Подкладка под опору
1
12000-560
Наклейка на табличку весовых
показателей
30-290
125
OWATONNA
MFG. APPR.
TECH. PUBS. APPR.
DATE
DATE
REV.
DWG. NO.
SCALE
SIZE
CHECKED BY
DWG. BY
TITLE:
FINISH:
MATERIAL:
SHEET
OF
EXCEPT AS NOTED
GENERAL
TOLERANCES:
2 DECIMALS ± .03
3 DECIMALS ± .015
ANGLES ± 1°
FEATURES SHOWN
PERPENDICULAR OR
PARALLEL SHALL BE
SO WITHIN ± 1°
REMOVE ALL BURRS
BREAK SHARP EDGES
.005/.010 R
SURFACE FINISH
INDICATED PER
ANSI B46.1-1985
GENERAL
MACHINING
DIMENSIONS
IN INCHES
DATE
DATE
THIS NOTE REFERS TO ALL PLASTIC PARTS
AND ASSEMBLIES CONTAINING PLASTICS.
RAW MATERIAL AND COMPONENTS ON
SUB-ASSEMBLIES AND ASSEMBLIES MUST
COMPLY WITH EUROPEAN DIRECTIVE
RoHS 2002/95/EC.
REMOVE CARBURIZATION
AND SCALE FROM LASER
AND PLASMA CUT EDGES
12000-560
1:1
9/14/05
REL
DECAL, WT PLATE (30 - 290)
B
2 2
9/16/05
BB
NOTES:
1. RIGHT HAND SIDE - 40 POINT HELVETICA BOLD.
HORIZONTAL SCALE 80%.
TRACKING -50.
2. LEFT HAND SIDE - 48 POI NT FUTURA CONDENSED BOLD.
