Руководство по эксплуатации Cybex
15

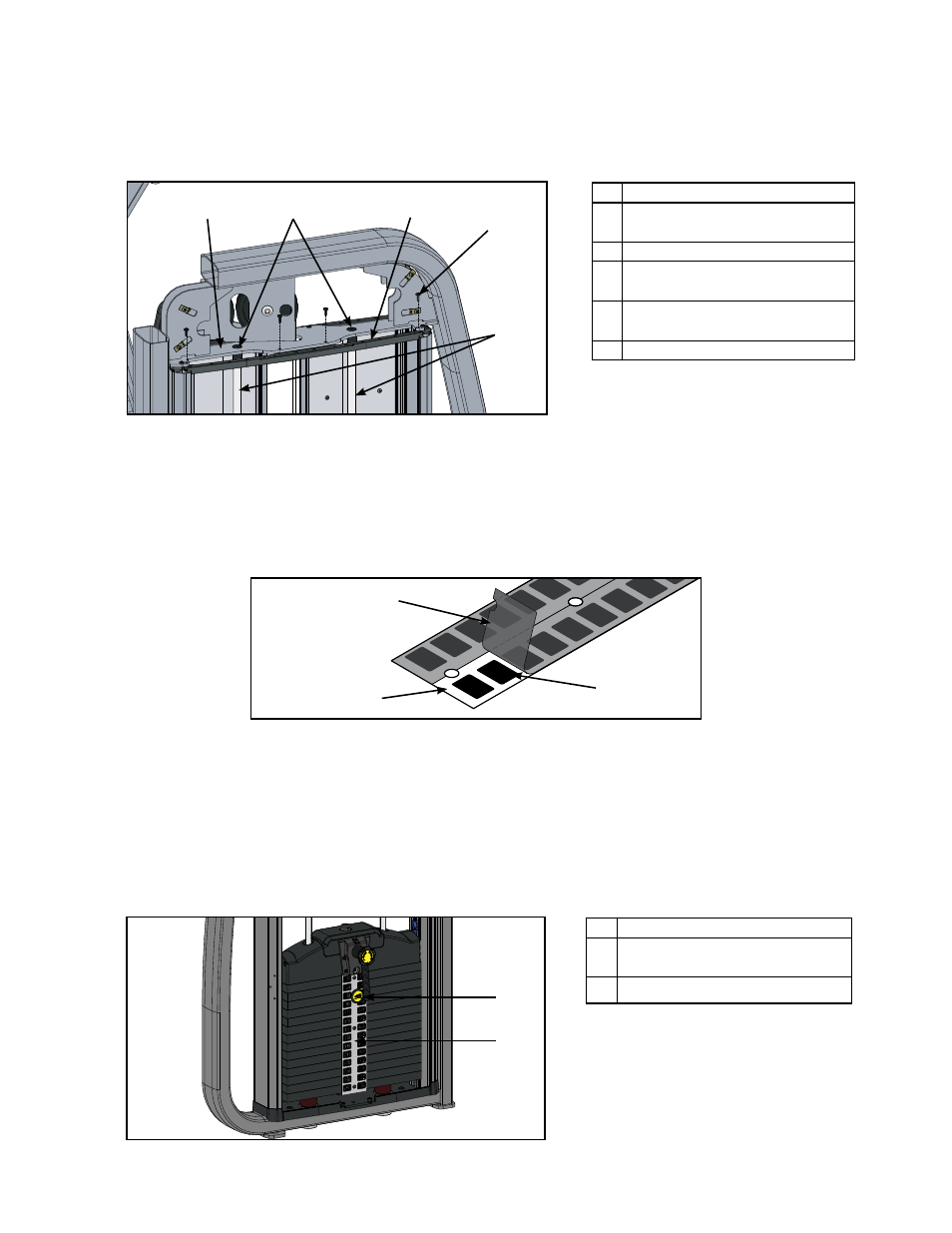

6. Установите сжатую пружину и верхнюю втулку на направляющую штангу. Сдвигайте
подпружиненную верхнюю втулку направляющей штанги вниз, пока втулка не выйдет
из пластины направляющей штанги и установите на место. Повторите процедуру для
противоположной стороны.
1
2
4
5
3
Описание
1 Верхняя втулка
направляющей штанги (2)
2 Направляющая штанга (2)
3 Пластина направляющей
штанги
4 Винты с крестообразной
головкой (4)
5 Пластиковый держатель
7. Закрутите четыре винта с крестообразной головкой, удерживающих пластиковый держатель на
пластин направляющей штанги.
Установка бирок на утяжелители (если они не были установлены ранее)
1. Снимите половину подложки с бирок для утяжелителей, бирки должны остаться на переднем
листе.
Подложка
Бирки с
указанием
веса
Передний лист
2. Разместите бирки на передней части стека утяжелителей в правильном положении.
3. Вставьте направляющий штифт в каждое из отверстий переднего листа с бирками. (В качестве
направляющего штифта можно использовать любой предмет, совпадающий по размеру с
отверстиями в утяжелителях, например, штифт для выбора веса.)
4. Выровняйте бирки, придавите их по всей поверхности стека.
5. Снимите передний лист, не удаляя бирку со стека утяжелителей.
2
1
Описание
1 Штифт для выбора стека
утяжелителей
2 Бирка для стека
6. Повторите вышеописанную процедуру для другой половины бирок для стека утяжелителей.
