Руководство по эксплуатации Cybex
11

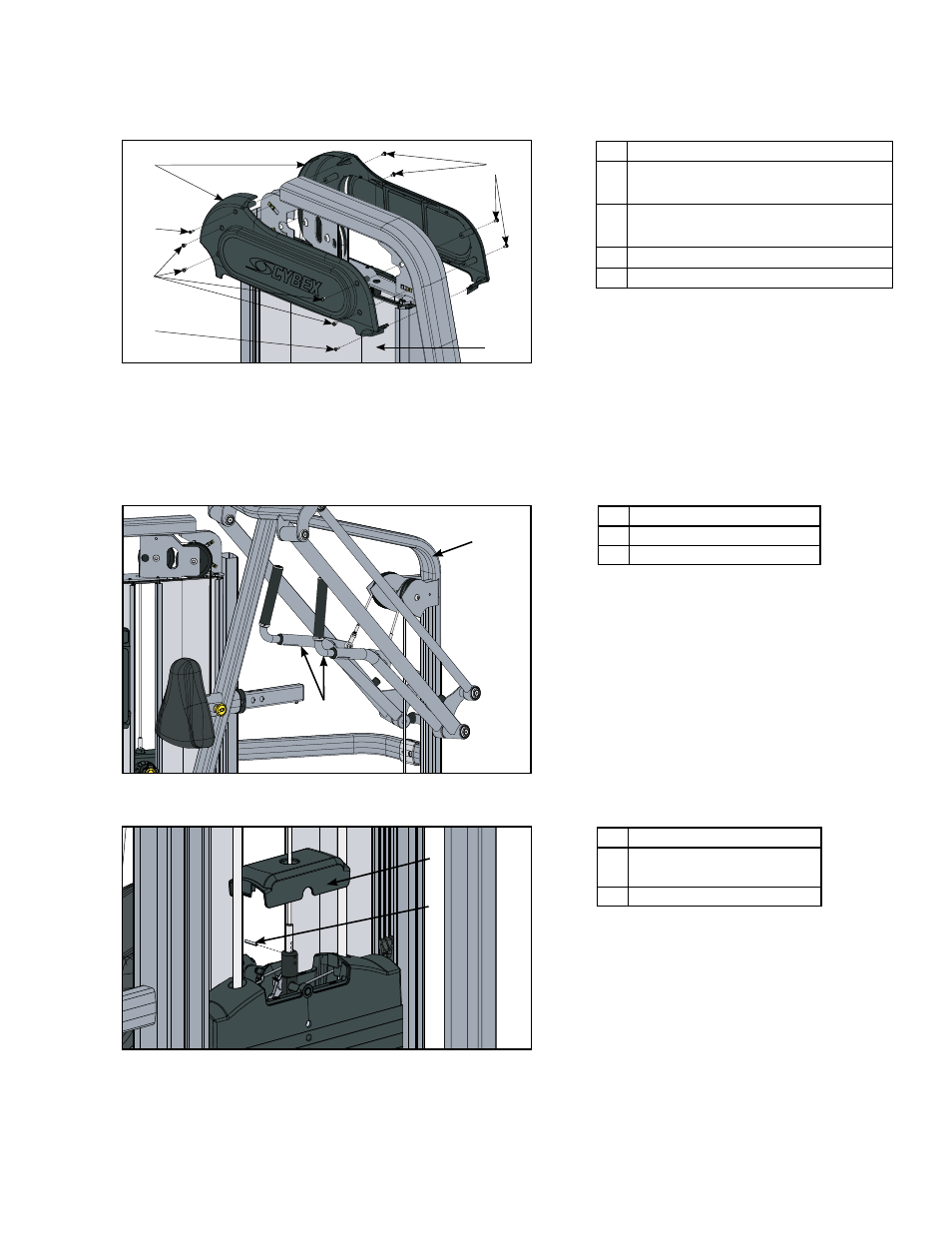

2. Снять десять винтов, прикрепляющих крышки (верхнюю и нижнюю) к раме, при помощи
отвертки.
1
4
1
2
2
3
Описание
1 10-32
Винты с крестообразной
головкой
(8)
2 # 8
Винты с крестообразной
головкой
(2)
3
Верхняя крышка (2)
4
Задняя панель
3. Переместите переднюю верхнюю крышку вниз по тросу, чтобы получить доступ к шкиву в сборе.
4. Сдвиньте заднюю панель вверх и снимите.
5. Закрепите рычаги на раме перед удалением спирального штифта. В противном случае рычаги
упадут.
2
1
Описание
1 Рычаги
2 Рама
6. Сожмите боковины верхней крышки грузов вместе и поднимите крышку.
1
2
Описание
1 Верхняя крышка стека
утяжелителей
2 Спиральный штифт
7. Используя молоток и выколотку на 3/16 дюйма, снимите спиральный штифт для узла
соединительного троса.
