Сборка
Необходимые Инструменты
• 7/32-дюймовый шестигранный торцевой гаечный ключ
• 9/16-дюймовый гаечный ключ
• 3/4-дюймовая головка или гаечный ключ
• Щипцы (для удаления пружинного стопорного кольца)
• Крестообразная отвертка
• Среднетяжелое машинное масло
• Гаечный ключ с ограничением по крутящему моменту
ПРИМЕЧАНИЕ: В выполнении данной процедуры должны
участвовать два человека.
ПРИМЕЧАНИЕ: Владелец зала/пользователь оборудования
обязаны проследить за тем, чтобы вокруг каждого тренажера имелось свободное место, достаточное
для безопасной эксплуатации и прохода.
1. Перед тем как приступить к выполнению каких-либо предусмотренных Руководством процедур,
внимательно прочтите и освойте все инструкции.
2. Убедитесь в том, что Вами получена нужная конфигурация.
A. Убедитесь в том, что цвет полученного устройства соответствует Вашему заказу.
B. Убедитесь в комплектности отягощений (9 штук).
C. Убедитесь в том, что Вами получено Руководство пользователя тренажера Cybex Eagle -
Боковой подъем (Дельта-машина).
D. Убедитесь в том, что Вами получен гарантийный формуляр.
3. Переместите оборудование в желаемое место.
A. Обратите внимание на габариты тренажера:
При простое –
66,02 Д x 42,57 Ш x 57,53 В дюймов
167,69 Д x 108,12 Ш x 146,12 В см
В рабочем режиме – 80,22 Д x 42,57 Ш x 57,53 В дюймов
203,75 Д x 108,12 Ш x 146,12 В см
Масса тренажера (со стойкой отягощений) – 516 фунтов (234,05 кг).
B. Убедитесь в том, что тренажер проходит в соответствующие дверные проемы.
C. Если тренажер проходит в соответствующие дверные проемы, перенесите его на выбранное место
и сразу переходите к шагу 5.
D. Если вам нужно установить блоки отягощений,
перейдите к шагу 6.
E. Если тренажер не проходит в дверные проемы, перейдите
к шагу 4.
4. Инструкции относительно дверных проемов:
ПРИМЕЧАНИЕ: Если Ваш тренажер проходит в
соответствующие дверные проемы, перейдите
к следующему шагу. Если тренажер не
проходит в дверные проемы, выполните шаг 4.
A. Осторожно снимите все (стандартные) конические
опоры для транспортировки с помощью 3/4-дюймовой
головки или гаечного ключа.

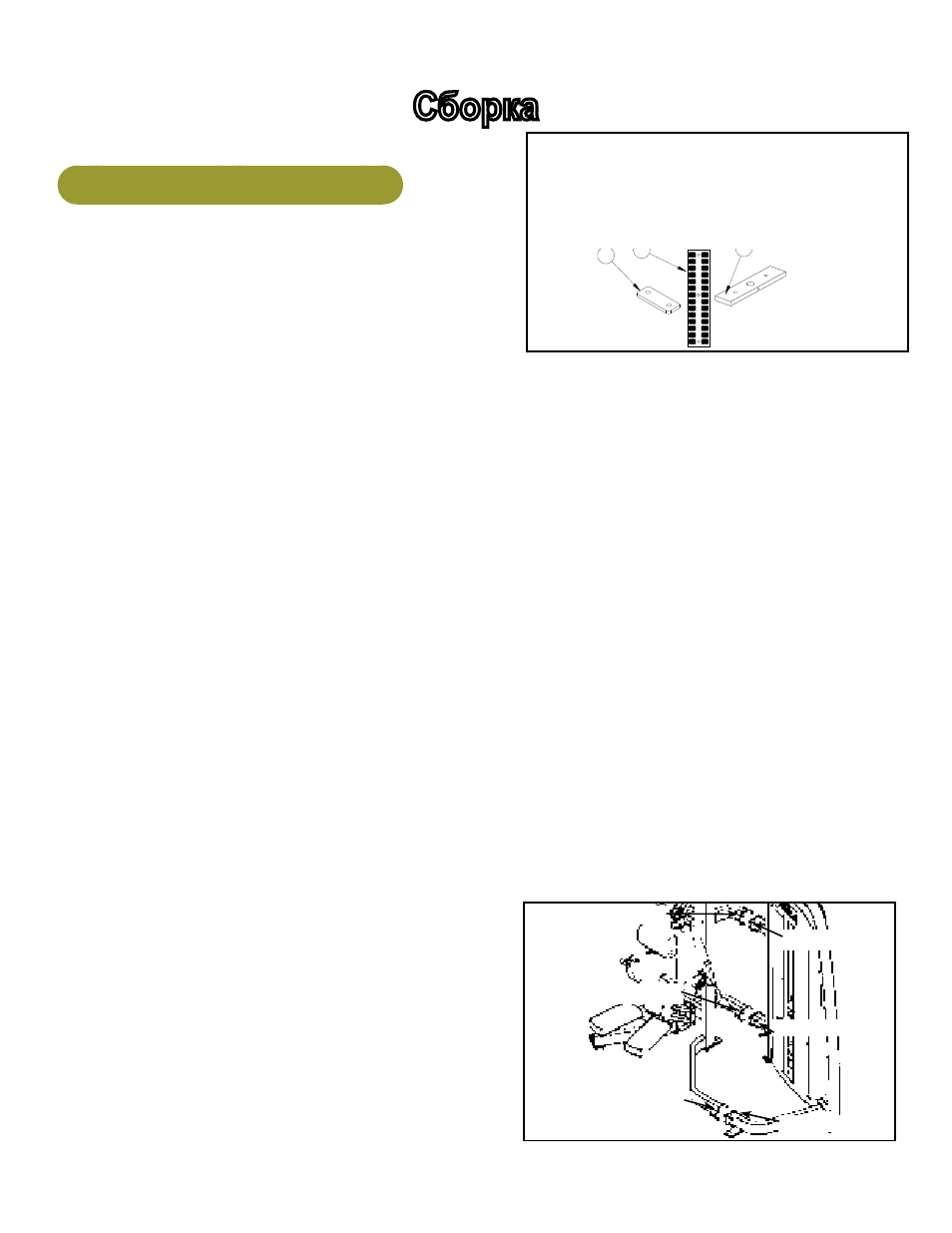

Рисунок 1
Винты BHSCS (3)
Винты BHSCS (3)
Винты BHSCS (3)
Контргайка (3)
Контргайка (3)
Контргайка (3)
3
130.5
270
121.5
112.5
103.5
94.5
85.5
31.5
58.5
49.5
40.5
76.5
67.5
22.5
13.5
290
130
170
190
230
210
150
250
50
90
70
110
30
2
1
1
6
11090-392
РЕЗИНОВЫЕ НОГИ
2
1
12000-560
ПЕРЕВОДНАЯ КАРТИНКА,
ПЛАСТИНА ВЕСА (30 - 290)
3
9
4000C101
WEIGHT STACK PLATE
ITEM QTY PART NO. DESCRIPTION
