10
C. Пропустите ремень через отверстие в зажимной планке
ремня.
D. Убедитесь в том, что ремень и вставка установлены
надлежащим образом, как показано на Рисунке 9A.
ПРИМЕЧАНИЕ: Не устанавливайте вставку обратной
стороной, как показано на Рисунке 9B.
E. Туго натяните ремень и закрепите его на зажимной
планке с помощью двух стопорных винтов.
ПРИМЕЧАНИЕ: Затяните стопорные винты
до 300-350 дюйм-фунтов. См. Рисунок 10.
F. Вставьте шпильку стойки в каждое отягощение, чтобы
проверить правильность установки.
G. Не задавая никакой нагрузки, поднимите и опустите верхнее
отягощение (имитируя нормальную работу).
H. Помощник должен при этом убедиться, что ремень ходит
плавно и протянут прямо из верхнего натяжного ролика
к зажимной планке верхнего отягощения.
I. Установите на место шесть отягощений, которые были
сняты при выполнении шага 6A. См. Рисунок 11.
J. Настройте регулятор нагрузки на значение 15 lbs
(15 фунтов) для обеих сторон.
8. Установите на место защитные кожухи
A. Аккуратно установите на место защитный кожух, совместив
его с отверстиями для двух нижних винтов. См. Рисунок 12.
B. Установите два верхних винта для закрепления заднего
защитного кожуха. См. Рисунок 13.
C. Установите три винта с крестообразным шлицем для
закрепления верхнего (заднего) защитного кожуха.
См. Рисунок 14.
9. Разместите этикетки на отягощениях.
ПРИМЕЧАНИЕ: Вы можете использовать этикетки со
значениями в фунтах, килограммах или
в фунтах и килограммах одновременно.

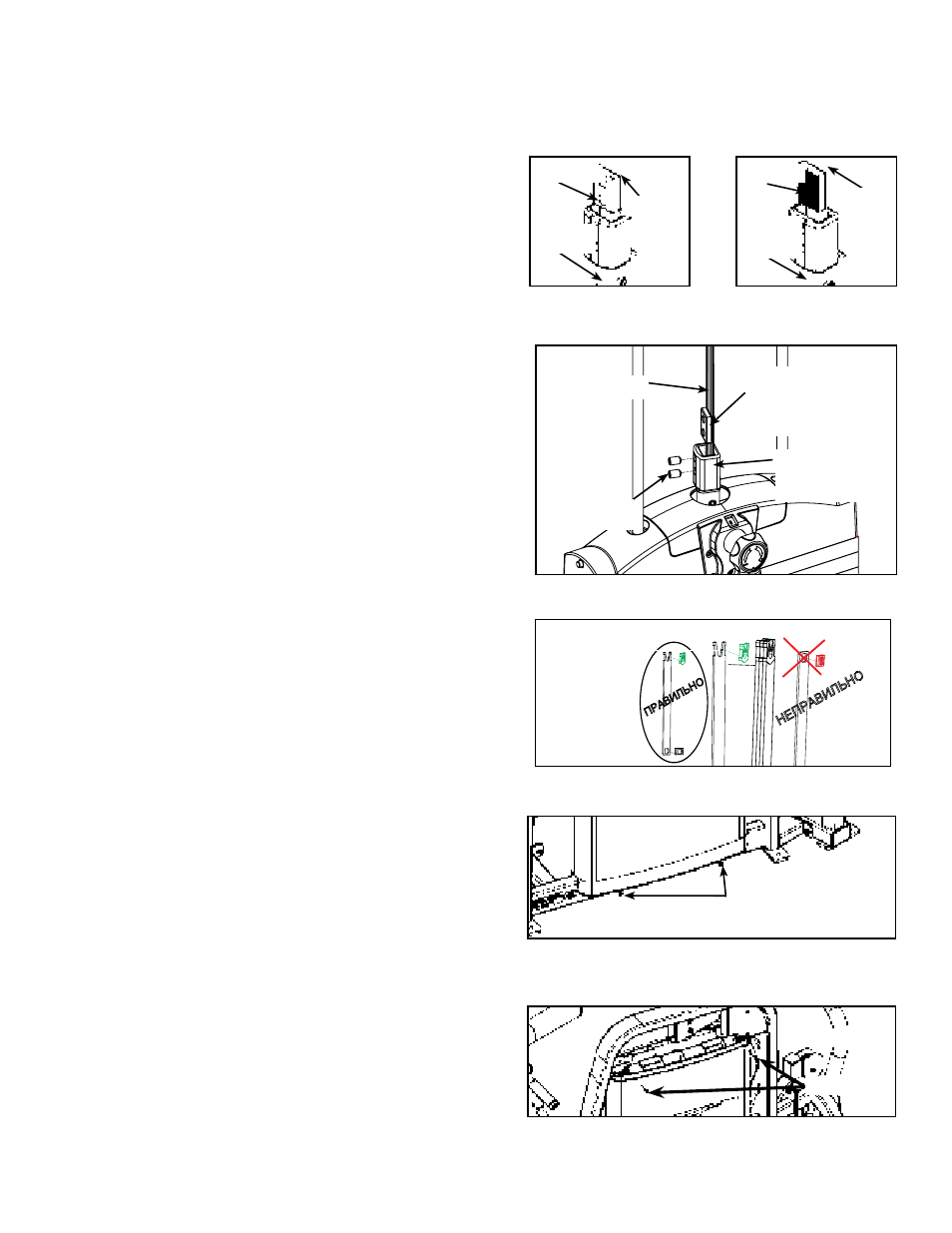

Рисунок 13
Винт
Рисунок 12
Винт
Стойка-
штанга
Ремень
Вставка
Стойка-
штанга
Ремень
Вставка
Рисунок 10
Зажимная
планка
ремня
Ремень
Вставка
зажимной
планки
ремня
Стопорные
винты
Рисунок 9B Рисунок 9A
Правильно
протянутый ремень
Неправильно
протянутый ремень
Рисунок 11
НЕПРАВИЛЬНО
ПРАВИЛЬНО
Отягощения
