32

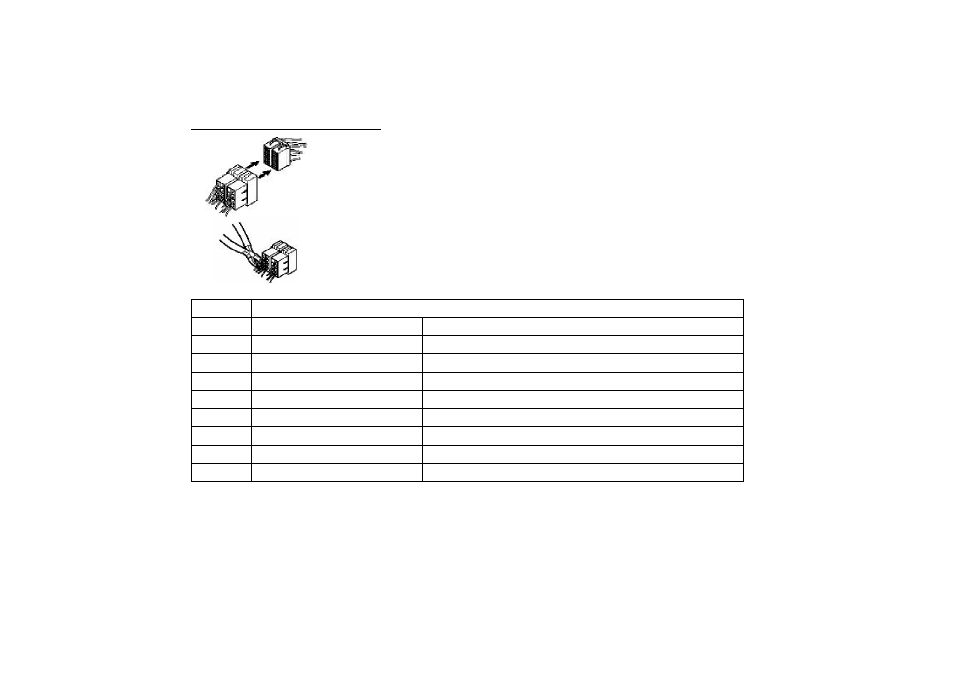

Использование разъема ISO
1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как показано на
рисунке.
2. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением,
неправильное подключение может привести к повреждениям изделия.
Обрежьте разъем, подключите цветные головки разъема к шнуру питания батареи в
соответствии с приведенной таблицей.
Номер Функция
Разъем A Разъем B
1 Задний правый(+)---Фиолетовый
2 Задний правый(-)---Фиолетовый/Черный
3
Передний правый(+)---Серый
4 Питание 12В (+)/желтый Передний правый(-)---Серый/Черный
5 Авто антенна /синий Передний левый(+)---Белый
6 Передний левый((-)---Белый/Черный
7 Зажигание (+12В)/красный Задний левый(+)---Зеленый
8 Земля/черный Задний левый(-)---Зеленый/Черный
