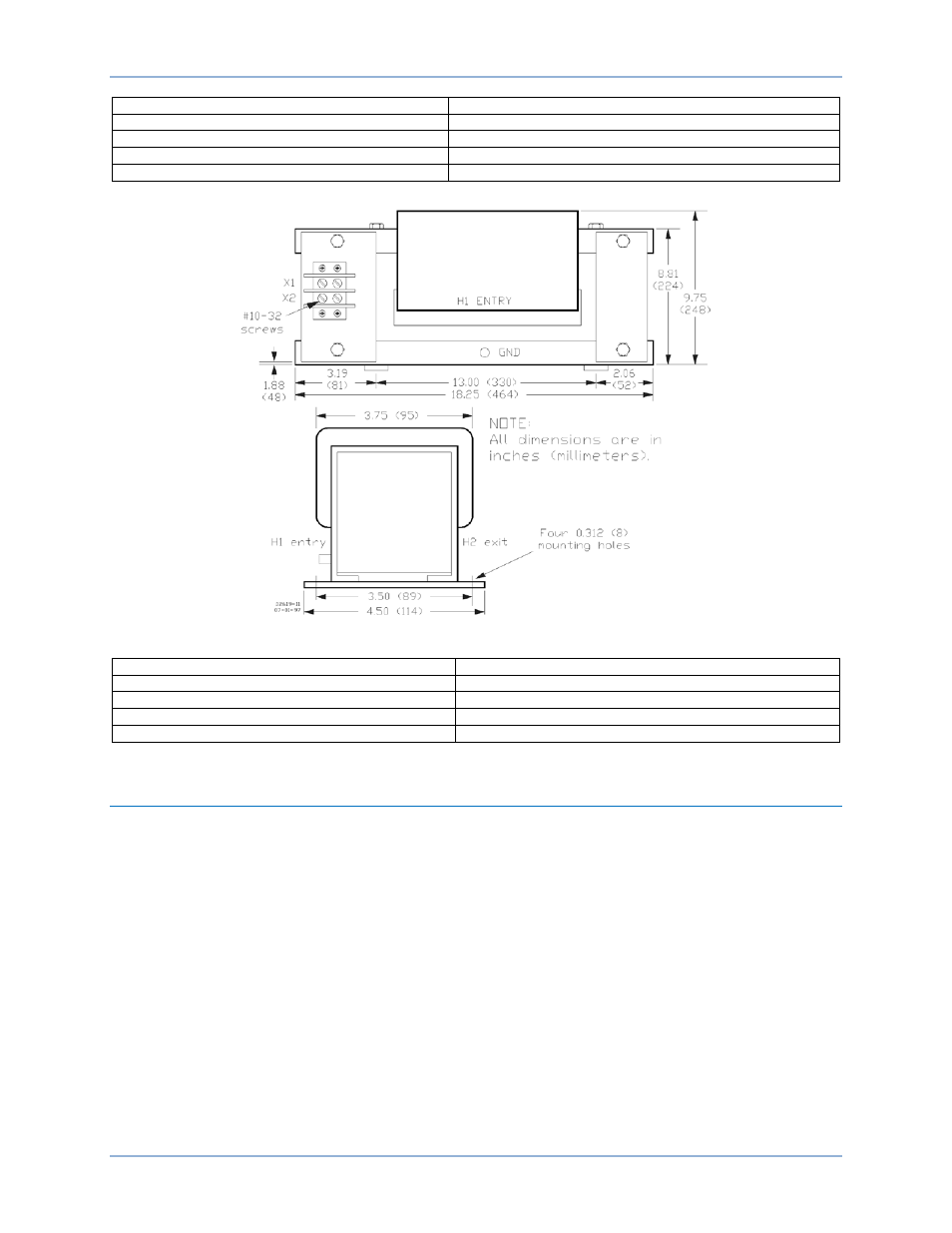

Рис. 9. Размеры трансформатора тока BE25930001
NOTE: All dimensions are in inches (millimeters)
ПРИМЕЧАНИЕ. Все размеры указаны в дюймах (мм).
Four 0.312 (8) Mounting Holes
Четыре крепежных отверстия 0,312 (8)
H1 Entry
Вход H1
10- 32 Screws
Винты 10–32
H2 exit
Выход H2
Подключение
Типовые подключения токового бустера CBS 212A показаны на Рис. 10.
Подключение трансформаторов тока
Когда трансформаторы тока подключены к токовому бустеру CBS 212A так, как показано на схеме,
напряжение питания подается на модуль токового бустера в следующих аварийных условиях.
a.
Симметричное трехфазное короткое замыкание (фаза A на фазу B, фаза В на фазу C)
b.
Короткое замыкание фазы A на фазу B
c.
Короткое замыкание фазы A на фазу С
d.
Короткое замыкание фазы В на фазу С
e.
Короткое замыкание фазы A на нейтраль
f.
Короткое замыкание фазы В на нейтраль
Если генератор имеет клемму нейтрали, питание будет подаваться на трансформаторы тока при
условиях e) и f). Во время короткого замыкания фазы C на нейтраль питание на трансформаторы
тока подаваться не будет. В этом случае, если регулятор напряжения питается от фаз A и B, он
продолжит обеспечивать питание обмотки возбуждения.
