Трансформаторы тока (ТТ)
Для систем с напряжением 600 В (или ниже) доступны шесть стандартных трансформаторов тока.
Трансформаторы тока должны устанавливаться как можно ближе к выходным клеммам генератора
перед любыми нагрузочными устройствами, такими как силовые трансформаторы
и автоматические выключатели. В Таблица 2 перечислены доступные трансформаторы тока, их
коэффициенты трансформации и значения тока при коротком замыкании в линии. Монтажные
размеры и размеры для сверления для каждого из шести трансформаторов тока показаны на
рисунках 4—9. Для применений с напряжением в системе, превышающем 600 В, обратитесь
в компанию Basler Electric.
Таблица 2. Параметры трансформаторов тока
Номер трансформатора
тока по каталогу
Соотношение витков
обмоток
трансформатора
Ток короткого
замыкания в 3-фазной
линии*
BE25925001 †
1:8
125—250 A
BE25926001 †
1:17
250—500
А
BE25927001 †
1:34
500—1000
А
BE25928001 †
1:69
1000—2000 A
BE25929001 †
1:138
2000—4000 A
BE25930001 †
1:277
4000—8000 A
*
Все значения тока соответствуют 300% значений короткого замыкания.
†
Эти трансформаторы тока имеют намотанные первичные обмотки (без окна для провода).

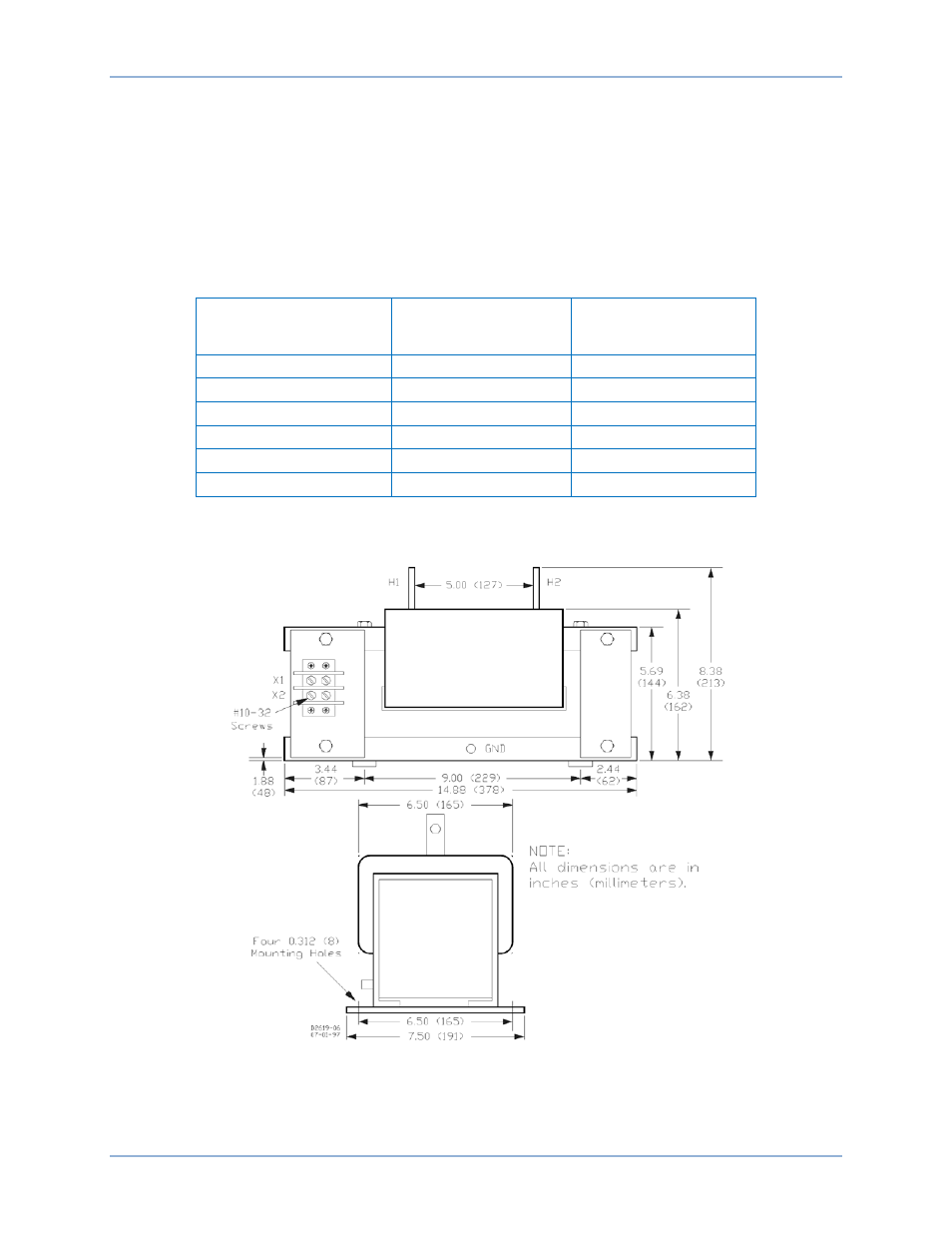

Рис. 4. Размеры трансформатора тока BE25925001
