Инструкция – Инструкция по эксплуатации Basler Electric AVC63-12
Страница 3
Публикация
9337273991
Редакция
J1
Инструкция
Дата
15.03
Стр.
3
из 12
Ideal 2 PU/Hz
Идеальная характеристика
2
ед./Гц
Frequency In Hertz
Частота в герцах
Подавление электромагнитного излучения
Встроенный фильтр. (См. раздел Соответствие требованиям ЕС)
Нарастание напряжения
Автоматическое нарастание напряжения происходит с низкого уровня остаточного напряжения генератора
6
В переменного тока (AVC63-12) или 12 В переменного тока (AVC125-10).
Отключение при перевозбуждении
Защитная система отключения при перевозбуждении снижает выходное напряжение до нуля в моменты,
показанные ниже, для указанных напряжений. Прочие напряжения и моменты рассчитаны по
характеристическим графикам с обратным отсчетом времени, показанным на рис. 4 и 5.
AVC63-12
125
В постоянного тока, ±10% примерно за 10 с
210
В постоянного тока, ±10% примерно за 1 с или менее
AVC125-10
250
В постоянного тока, ±10% примерно за 10 с
360
В постоянного тока, ±10% примерно за 4 с или менее
1
10
100
70
90
110
130
150
170
190
210
230
Ti
m
e i
n
Se
co
nd
s
DC Output Voltage
Shutdown Region

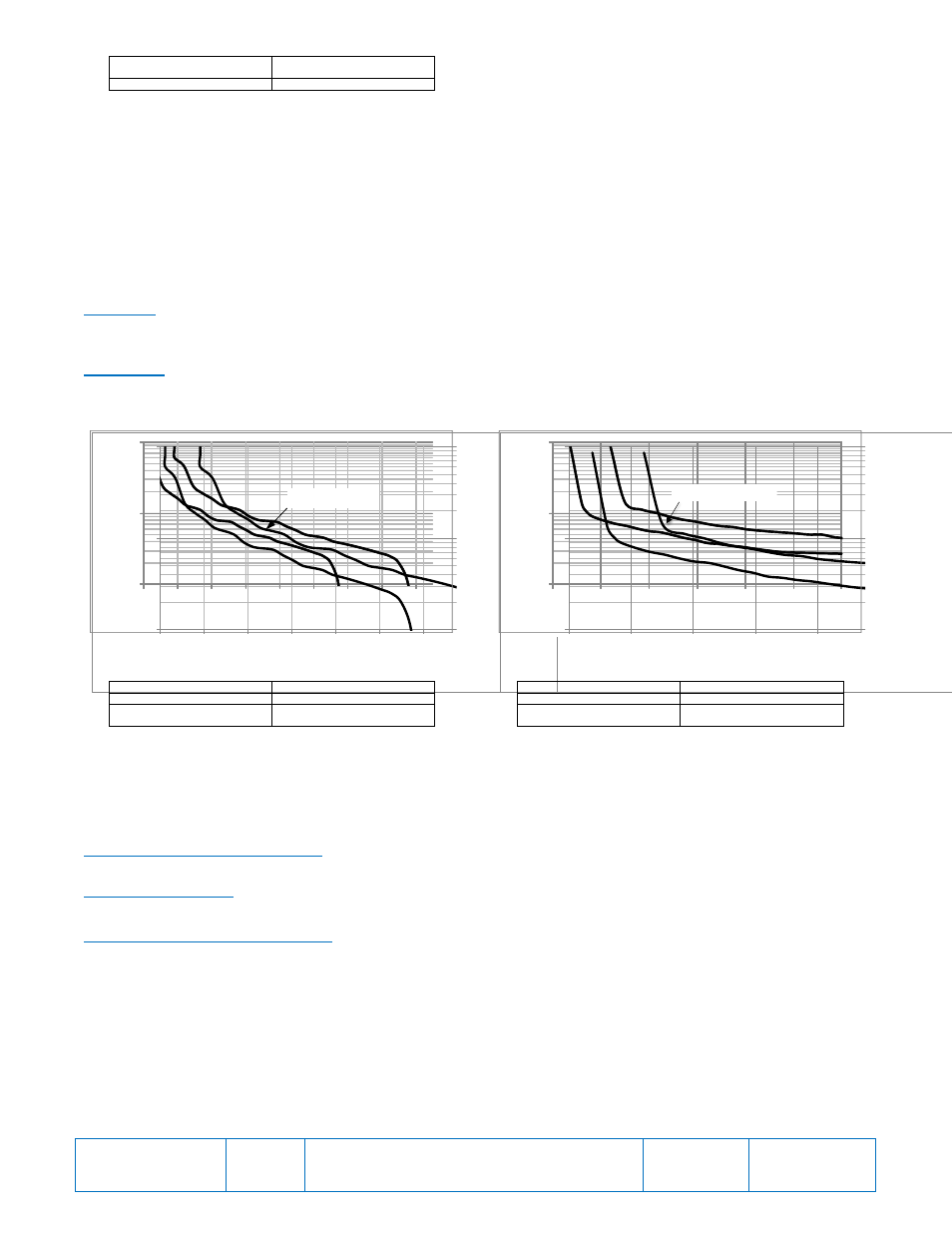

Рисунок 4. Характеристика отключения регулятора
AVC63-
12 при перевозбуждении
Time in Seconds
Время в секундах
Shutdown Region
Область остановки
DC Output Voltage
Выходное постоянное
напряжение
1
10
100
240
260
280
300
320
340
360
Ti
m
e i
n
Se
co
nd
s
DC Output Voltage
Shutdown Region
Рисунок 5. Характеристика отключения регулятора
AVC125-
10 при перевозбуждении
Time in Seconds
Время в секундах
Shutdown Region
Область остановки
DC Output Voltage
Выходное постоянное
напряжение
Компенсация снижения/падения напряжения в линии
<10
ВА, регулируется в пределах от 0 до 10% номинального входного тока при коэффициенте мощности
0,8. (Кривая длительности нагрузки компенсируется только для падения напряжения в силу реактивного
сопротивления линии и наличия реактивной компоненты тока нагрузки.)
Одобрения сертифицирующих органов
Одобрение в США и Канаде (UL)
Стандарт UL 6200, дело E97035
Сертификация CSA
Стандарт CAN/CSA-C22.2 № 14-95, юридический номер запроса дела 23131
Соответствие требованиям ЕС
Излучения:
EN50081-2
Кондуктивные излучения:
EN50081-
2 (EN55011, Класс A)
Кондуктивные излучения:
EN50081-
2 (EN55011, Класс A)
Стойкость к электростатическим разрядам:
EN50082-
2 (контактный — 4 кВ, воздушный — 8 кВ)
Стойкость к воздействию электрических полей:
EN50082-
2 (соединительный зажим 2 кВ)
Стойкость к магнитным полям:
EN50082-2 (30
А (действ.), 50 Гц)
Безопасность:
EN61010-1
Стойкость к излучениям
Электрическое поле:
EN61000-4-3 (10
В/м)
Кондуктивное:
EN61000-4-6 (10
В (действ.))
