НАСТРОЙКИ
Схождение
Схождение гусениц настраивают, когда квадроцикл стоит
на земле. Проехав вперёд на 3 метра, измеряют
сходимость, как показано на рис.15 с помощью рулетки.
НА ЗАМЕТКУ: Сделав измерения, нужно сдать машину назад,
после чего снова продвинуть вперёд на 3 метра.
НА ЗАМЕТКУ: Прежде начала настройки схождения нужно
проверить состояние всех компонентов рулевой
системы. Повреждённые детали не позволят выставить
схождение гусениц и не позволят надежно управлять
гусеничной Системой.

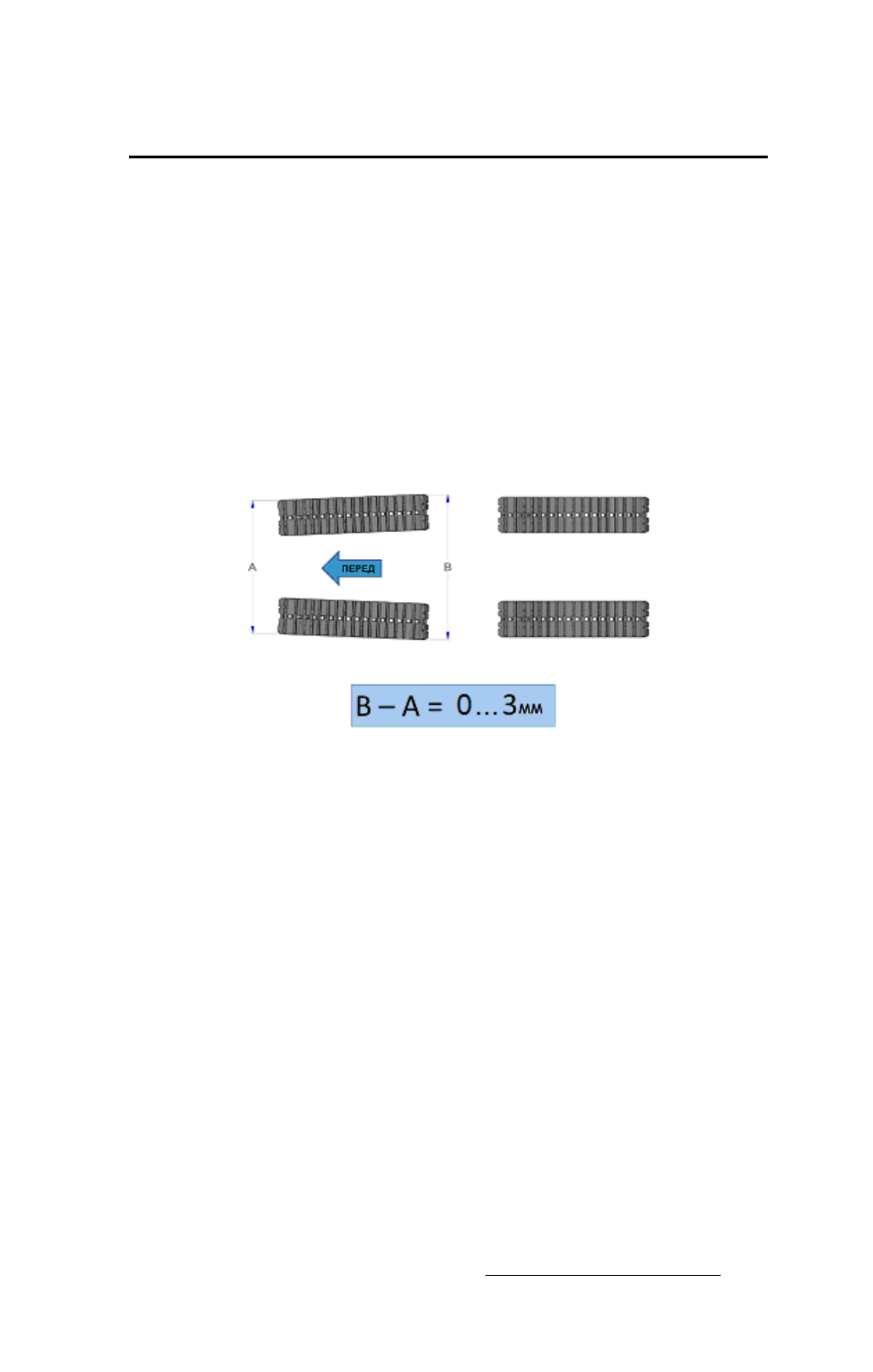

Рис. 15. Схождение
Расстояние между внешними катками передней оси
(размер А) и задней оси (размер В) должна быть не
больше 3 мм.
Размер
A -
размер
B = от 0 до 3 мм
НА ЗАМЕТКУ: Легче начинать регулировку, когда схождение
наружное (разность размеров А и В положительная), чем
когда схождение внутреннее (разность размеров Аи В -
отрицательная. Начало регулировки от наружного
схождения в итоге даёт лучший результат и более
точную настройку.
