23
НАСТРОЙКИ
Угол атаки задних гусеничных тележек
Чтобы установить правильный угол атаки задней
гусеничной тележки, нужно сделать так:
Квадроциклы с жесткой или с рычажной подвеской
• Ослабить гайку (поз.1) упорной пружины
выравнивающей штанги (см. рис. 8).
• Отогнать гайку (поз.2) на расстояние 15-20 мм от
муфты, как показано на рис. 8.
• Подогнать гайку (поз.1) к пружине, после чего сжать
пружину вращением этой гайки на полтора оборота.

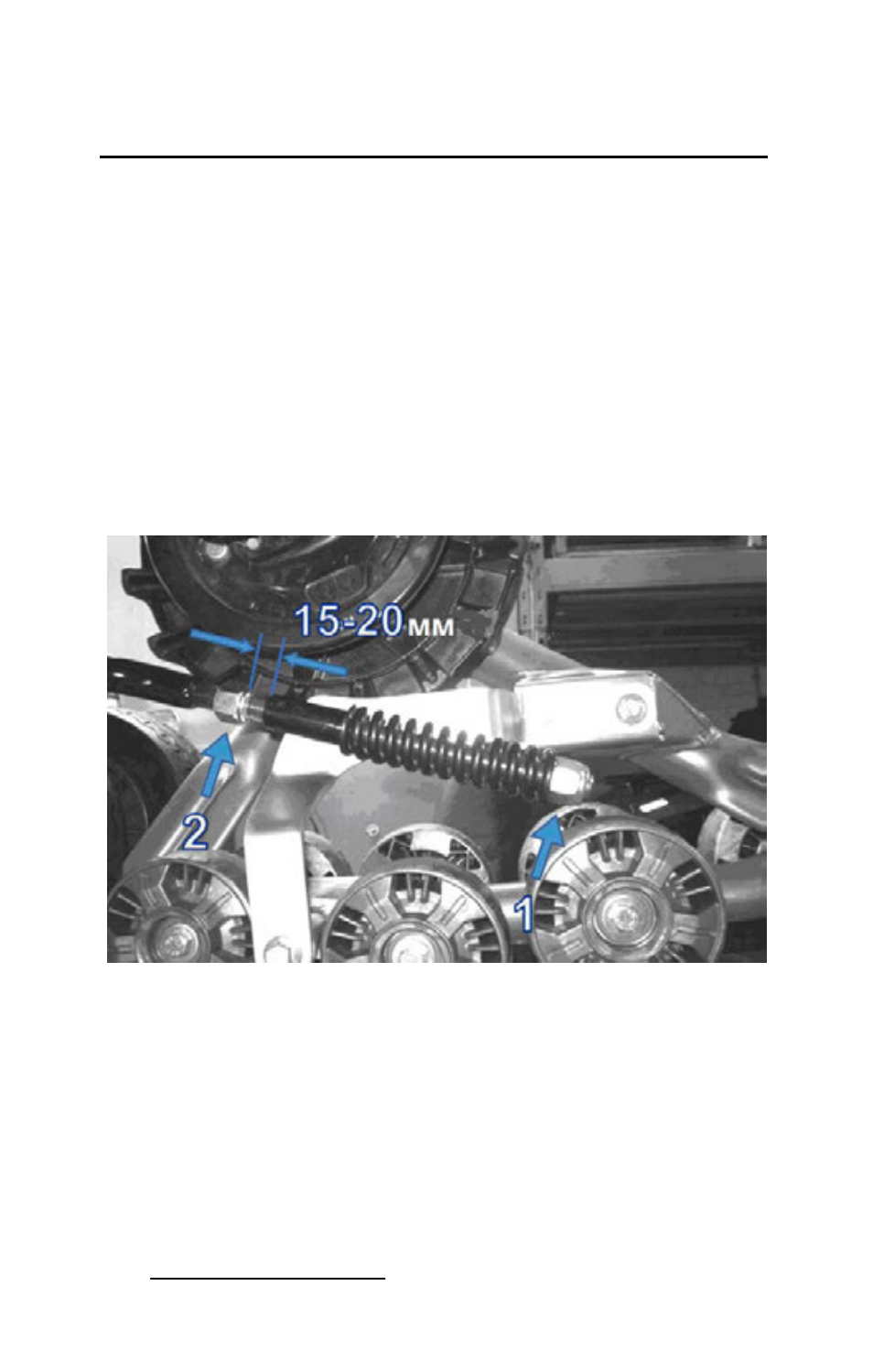

Рис. 8. Удлинение резьбы
НА ЗАМЕТКУ: После завершения настройки угла атаки задних
гусеничных тележек, нужно проверить его ещё раз после
завершения всех прочих настроек.
