УПРАВЛЕНИЕ ЭХОЛОТОМ
КАК ЭХОЛОТ РАБОТАЕТ
КАК ЭХОЛОТ РАБОТАЕТ
Ваш рыбоискатель, сделанный
Humminbird, использует принцип эхолота
для поиска и обнаружения подводных
объектов, изучения поверхности дна, а
также для определения расстояния.
Принцип эхолота основывается на
использовании пучков звуковых волн.
Эхолот посылает пучки звуковых волн
сквозь воду. Эхолот измеряет время,
прошедшее с момента отправки
зондирующего сигнала до прихода эхо
сигнала, отраженного от какого либо
подводного объекта. Так определяется
расстояние до объекта. Эхолот 350TX
анализирует эхо сигналы и определяет
положение, размеры и форму подводного объекта.
Звуковые волны движутся очень быстро. Такая волна может пройти путь от
поверхности воды до глубины 70 м и вернуться обратно менее, чем за 1/4
секунды. Вряд ли Ваше судно сможет обогнать такую волну.

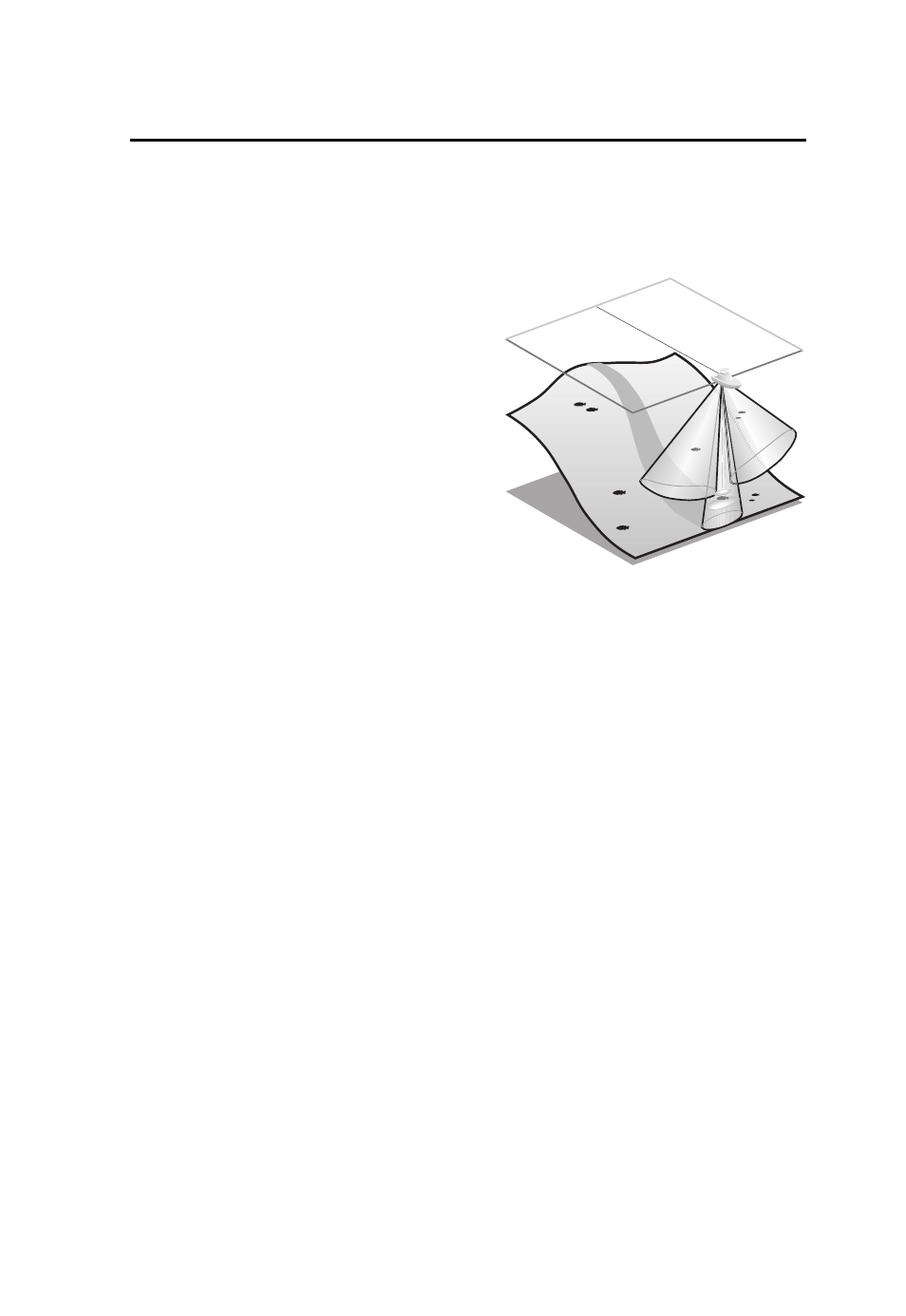

Эхолот 350TX работает на двух частотах с тремя зондирующими лучами,
которые распространяются в виде трёх конусов двух широких и одного узкого.
Каждый луч имеет своё назначение. Частота звуковой волны в центральном
узком луче шириной 20О составляет 200 кГц, что обеспечивает прекрасное
качество распознавания подводных объектов (способность отделять эхо
сигналы малой мощности от эхо сигналов, отраженных поверхностью дна) при
зондировании значительных глубин. Информация от центрального луча
используется для построения изображения дна на экране эхолота.
Левый и правый лучи образуются звуковыми лучами частотой 455 кГц,
обеспечивающей более высокое качество распознавания подводных объектов.
Конусы боковых лучей имеют эллиптическое сечение (этот почти плоский
эллиптический луч имеет ширину в 45О, а толщину 16О) для увеличения
площади зондирования. Информация от боковых лучей объединяется с
информацией от центрального луча и главным образом служит для
обнаружения рыбы.
Сочетание трех лучей и различных частот их работы обеспечивает широкие
возможности распознавания на больших площадях покрытия зондирующим
лучом.
