61

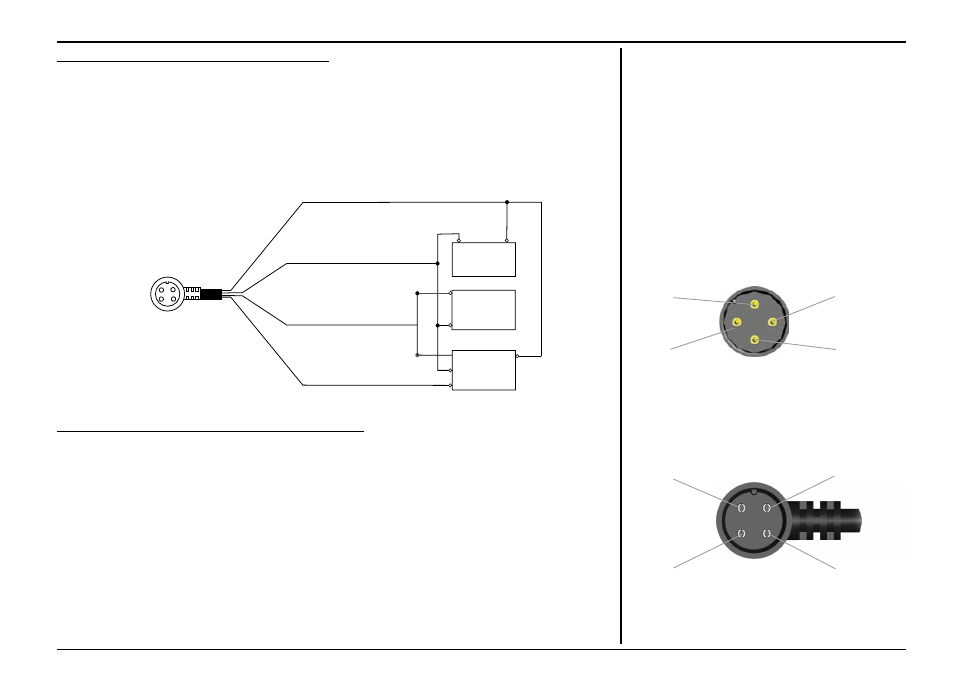

Подключение кабеля питания данных
Кабель питания данных служит для подключения навигатора “GPSMAP 76” к источнику
постоянного тока 8 35Вольт и обеспечивает обмен данными с подключенными
внешними устройствами. На нижеприведенном рисунке обозначено подключение
разноцветных проводов. Сменный предохранитель типа AGC/3AG должен быть
рассчитан на 2 А.
Обмен данными с внешними устройствами
Для подключения внешних устройств поддерживаются следующие форматы:
оригинальный формат GARMIN DGPS, 0183 версии 2.3, текстовый формат ASCII,
формат входа RTCM SC104 версии 2.0.
Управляющие последовательности экспорта данных стандарта NMEA 0183 версии 2.3:
Общие GPRMC, GPGGA, GPGSA, GPGSV, GPBOD, GPRTE и GPWPL, универсальные
PGRME, PGRMZ и PSLIB. На импорте данных навигатор “GPSMAP 76” поддерживает
управляющие последовательности DPT, MTW и VHW.
Описание коммуникационного протокола GARMIN можно бесплатно загрузить со
страницы “Help & Support” сайта www.garmin.com
Красный питание
Коричневый выход
данных
Белый вход данных
Черный земля
8 35
В
постоянного
тока
Автопилот и/
или устройство
NMEA
П р и е м н и к
радиомаяка
DGPS типа
GBR21 или
(+)
( )
(+)
( )
RXD ( )
RXD (+)
ПРИЛОЖЕНИЕ В
РАЗВОДКА ПРОВОДОВ И
ИНТЕРФЕЙС
Вид на навигатор
Земля
Черный
В ы х о д
данных
Коричневый
В х о д
данных
Белый
Питание
Красный
Питание
Красный
В ы х о д
данных
Коричневый
В х о д
данных
Белый
Земля
Черный
Вид на разъем кабеля
